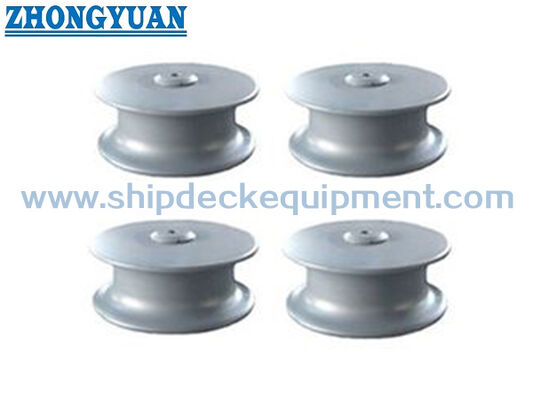

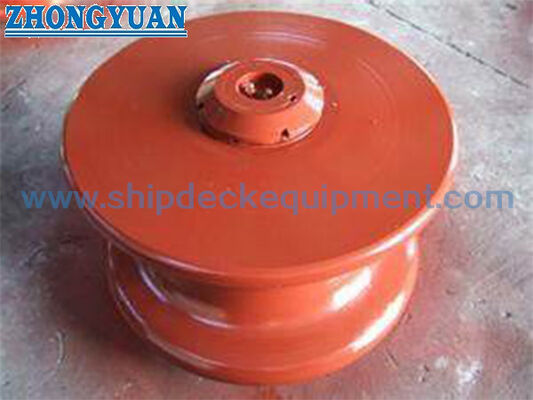

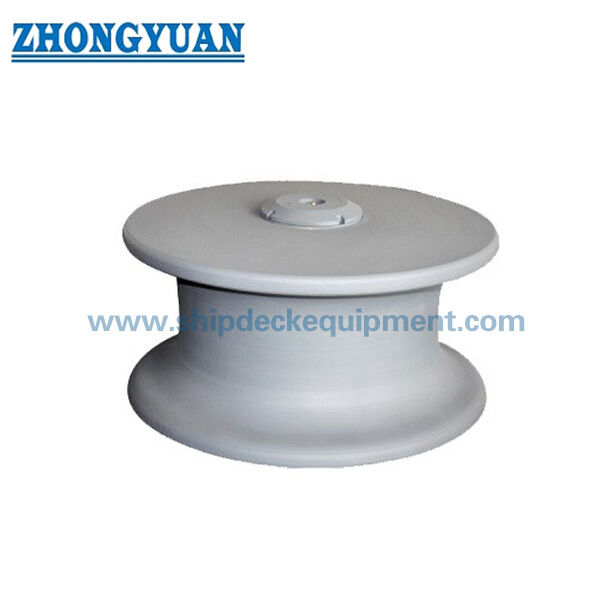

Rodillo de guía de amarre marino de tipo abierto.

Rodillo de guía de amarre marino de tipo abierto.

Resumen del producto

El rodillo de guía de amarre marítimo de tipo abierto NS 2585 es un componente de rodillo único utilizado para guiar las cuerdas de amarre y ajustar la dirección de las cuerdas en las estaciones de amarre de los buques.Normalmente se selecciona según el diámetro del rodillo., el tipo de cuerda aplicable, la disposición de amarre del buque, el ángulo de conducción de la cuerda y el soporte o la estructura de montaje de la cuerda que figuran en el dibujo del proyecto.

Esta página se centra en la gama de rodillos NS 2585 de 150 mm a 450 mm de diámetro.y aplicaciones de cableado de acero enumeradas en el cuadro de parámetros suministradoEl diámetro máximo de la cuerda aplicable es sólo una referencia de selección y no debe tratarse como SWL del producto, MBL, carga de rotura de la cuerda o carga de ensayo.

Especificaciones rápidas

• Tipo de producto: rodillo de guía de amarre único de tipo abierto → utilizado como componente de rodillo para el control de la dirección de las cuerdas de amarre de los buques.
• Referencia estándar: NS 2585 → utilizada cuando el dibujo o la especificación de compra del buque requieren dimensiones de rodillos NS 2585.
• Rango de diámetro de los rodillos: 150×450 mm → cubre los rodillos de guía de amarre de buques pequeños y medianos en la tabla suministrada.
• Tipos de cuerdas aplicables: cuerdas de fibra sintética, cuerdas Malina y cuerdas de acero de 1550 N/mm2 → seleccione el rodillo por tipo de cuerdas y el diámetro máximo de la cuerdas aplicable.
• Rango de peso de los rodillos: 24,8~310 kg → útil para la manipulación de la planificación, el embalaje, la estimación del transporte y la preparación de la instalación.
• Las opciones de material: acero suave, acero C-Mn, acero inoxidable, acero fundido o hierro fundido nodular → el grado final y la forma de fabricación deben confirmarse antes de la cotización.
• Tratamiento superficial: Sa 2.5 de estallido + una capa de primer de fábrica de epoxi, galvanizado, pulido o acabado personalizado → el sistema final debe seguir las especificaciones de revestimiento del recipiente.
• Alcance del suministro: rodillo estándar o disposición personalizada → el eje, el soporte, el pedestal, los detalles del rodamiento / buje y la interfaz de instalación deben confirmarse mediante dibujo cuando sea necesario.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la norma y el tipo de producto requeridos: NS 2585 rodillo de guía de amarre único de tipo abierto.

Paso 2: Confirmar el diámetro del rodillo D de 150 a 450 mm de acuerdo con el dibujo del recipiente, el tipo de cuerda y el diámetro máximo aplicable de la cuerda.

Paso 3: Confirmar la información de la cuerda: cuerda de fibra sintética, cuerda Malina o cuerda de alambre de acero; para cuerda de alambre de acero, confirmar la construcción, como 6 × 24 o 6 × 37 y el grado de resistencia, si se especifica.

Paso 4: Confirmar el alcance del suministro: solo rodillo, rodillo con eje, rodillo con soporte / pedestal, o ensamblaje completo de fairlead si es necesario.

Paso 5: Confirmar el material, el tratamiento de la superficie, el alcance del certificado, los requisitos de inspección y si se requieren dimensiones personalizadas.

Paso 6: Indicar la cantidad, el tipo de recipiente de aplicación, la posición de instalación, el dibujo o la foto de referencia, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cuerpo de rodillo de acero fundido. Arreglo de rodillo único de tipo abierto. Superficie de contacto de cuerda lisa. Interfaz de perforación / eje central.con un contenido de, o tratamiento de superficie especificado

Superficie del rodillo, selección y ventajas de ingeniería

• La disposición de un solo rodillo es adecuada cuando la cuerda de amarre necesita un punto de inflexión definido o un cambio de dirección de la cuerda en una disposición de fairlead.
• La superficie lisa de contacto de la cuerda ayuda a reducir la abrasión local aguda en comparación con los bordes fijos de acero, especialmente cuando el ángulo de conducción de la cuerda cambia durante la operación de amarre.
• El rango de diámetro del rodillo de 150 ∼ 450 mm permite la selección por tipo de cuerda y diámetro de la cuerda en lugar de usar un rodillo de gran tamaño para todas las condiciones de la cuerda.
• Las tablas separadas para la cuerda de fibra sintética, la cuerda Malina y la cuerda de alambre de acero ayudan a evitar mezclar la selección del diámetro de la cuerda con la clasificación de carga del producto.
• Las opciones de material suministradas permiten que el rodillo se ajuste a los requisitos de corrosión, desgaste e inspección de clase del proyecto; el grado final del material debe confirmarse antes de la producción.
• El tratamiento de la superficie puede seleccionarse para la práctica de astilleros, incluido el primer de taller para el recubrimiento posterior, el acabado galvanizado, la superficie pulida de acero inoxidable o el sistema de recubrimiento específico del proyecto.
• Para los proyectos de reemplazo, el diámetro del rodillo existente, la dimensión del orificio / eje, la disposición del soporte y el espacio de instalación disponible deben comprobarse antes de la cotización.

Atributos personalizados

• Estándar: NS 2585 → utilizar cuando el astillero, el propietario o el dibujo del buque especifique las dimensiones de los rodillos de ensamblaje / deformación NS 2585.
• Tipo: tipo abierto de rodillo único → adecuado para arreglos de pista de corte donde la dirección de la cuerda se controla por un rodillo expuesto.
• Diámetro del rodillo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccionar de acuerdo con el diámetro de la cuerda, el diseño del recipiente y el dibujo del proyecto.
• Cuerdas aplicables: fibra sintética, Malina y cuerda de alambre de acero → el diámetro máximo de la cuerda depende del tipo de cuerda y la construcción de la cuerda de alambre de acero.
• Material: acero blando, acero C-Mn, acero inoxidable, acero fundido o hierro fundido nodular → grado del material final, requerimiento de fundición o método de fabricación a confirmar.
• Tratamiento de superficie: Sa 2.5 de estallido + una capa de primer de fábrica de epoxi, galvanizado, pulido o personalizado → el acabado final sigue la pintura del recipiente y el requisito de protección contra la corrosión.
• Alcance de suministro: solo rodillos / rodillos con eje / rodillos con soporte / ensamblaje completo de plomo → a confirmar antes de la cotización.
• Requisito del certificado: disponible de acuerdo con los requisitos del proyecto → la inspección de clase, la trazabilidad del material y el alcance del certificado del fabricante deben confirmarse antes del pedido.

Cómo funciona

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, ángulo de conducción y disposición de amarre del buque

Aplicaciones

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el diámetro correcto del rodillo NS 2585?

A1: Seleccione el diámetro del rodillo de acuerdo con el dibujo del buque, el tipo de cuerda, el diámetro máximo de la cuerda aplicable, la dirección de conducción de la cuerda y la disposición de soporte de caballo de corte disponible.El cuadro de 150 ̊450 mm proporciona la referencia de selección principal para la cotización y el dibujo de páginas web..

P2: ¿Se puede utilizar el diámetro máximo de cuerda aplicable como producto SWL o MBL?

A2: No. La tabla suministrada proporciona los diámetros máximos de cuerda aplicables para diferentes tipos de cuerda. No debe convertirse directamente en producto SWL, MBL, carga de ruptura, carga de referencia,o carga de ensayo sin base de diseño del proyecto y sin aprobación de clase.

P3: ¿Qué información se necesita antes de la cotización?

A3: Confirmar el NS 2585, diámetro del rodillo, tipo y diámetro de la cuerda, grado del material, tratamiento de la superficie, alcance del suministro, requerimiento de certificado, cantidad, dibujo de instalación o foto de referencia.destino de la entrega, y el tiempo de entrega requerido.
