150–350mm Bolardos de bitácora cruciforme | Bolardos de amarre cruciformes para cubierta de barco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
| Documento: | Marine Cross Bitt Bollard G...88.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Diámetros nominales: | De 150 a 350 mm |
|---|---|---|---|
| Tipo: | Tipo A y tipo B | Material: | Acero suave; Acero inoxidable |
| peso: | Entre 31 y 204 kg | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, acero inoxidable pulido, tratamien |
| Certificados de clasificación: | En el caso de las empresas que no cumplen los requisitos de la presente Directiva, la autoridad comp | ||
| Resaltar: | Equipo de amarre para buques,GB 10106 Equipo de amarre para buques |
||
Descripción de producto

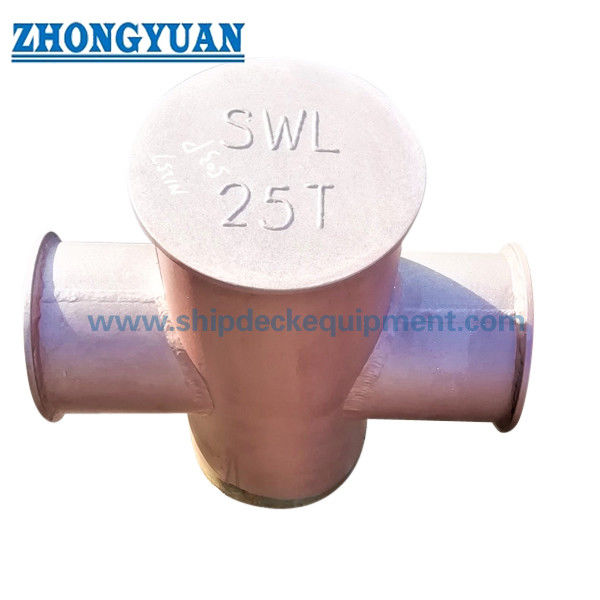

Bolardos de Bitt Cruzado de 150-350 mm | Bolardos de Amarre Cruciformes para Cubierta de Barco
Descripción del Producto
Los bolardos de bitt cruzado son accesorios de amarre en cubierta utilizados para asegurar las amarras en los barcos.
Los bolardos cruciformes de bitt cruzado simple están diseñados y fabricados de acuerdo con GB10106-88, proporcionando puntos de amarre fiables tanto para cables de acero como para cuerdas de fibra sintética.
Proporcionan puntos de amarre fuertes y estables tanto para cables de acero como para cuerdas de fibra sintética en entornos marinos.
Especificaciones Rápidas
Diámetro Nominal: 150-350 mm → Define el tamaño y la capacidad de carga del bolardo
Carga de Rotura: 117-686 kN → Define la resistencia máxima de amarre
Cuerda Aplicable: Cable de Acero y Cuerda de Fibra → Asegura la compatibilidad
Tipo: Tipo A / Tipo B → Define el método de instalación
Material: Acero al Carbono / Acero Inoxidable → Proporciona resistencia y resistencia a la corrosión
Peso: 31-204 kg → Define los requisitos de manipulación e instalación
Estándar: GB10106-88 / JIS F2804-76 → Cumplimiento marino
Tratamiento Superficial: Sa2.5 + Recubrimiento → Mejora la resistencia a la corrosión
Instalación: Base Soldada → Asegura la estabilidad estructural
Parámetros Técnicos Principales
| Nominal Diám. |
Máx. Carga de Rotura de Aplicable Cable KN (tf) |
Cable de Acero Cuerda |
Sintética Cuerda de Fibra |
Hmp Cuerda |
H | B | h | D | D1 | D2 | D3 | d |
Peso de Tipo A y B (Kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
Guía de Selección
Paso 1 → Seleccionar Diámetro Nominal → 150-350 mm según la carga de amarre
Paso 2 → Confirmar Carga de Rotura → 117-686 kN para la resistencia requerida
Paso 3 → Seleccionar Tipo de Cuerda → Cable de acero o cuerda de fibra
Paso 4 → Seleccionar Tipo → Tipo A (soldadura en cubierta) o Tipo B (soldadura en revestimiento)
Paso 5 → Confirmar Instalación → Según la estructura de la cubierta
Paso 6 → Seleccionar Material → Acero al carbono o acero inoxidable
Estructura y Componentes
Brazos cruzados | Poste vertical | Placa base | Estructura soldada
Atributos Personalizados
Diámetro: 150-350 mm → Define el tamaño
Capacidad de Carga: hasta 686 kN → Define la resistencia de amarre
Compatibilidad de Cuerda: Cable y Fibra → Uso multipropósito
Instalación: Soldada → Estabilidad estructural
Material: Acero / Inoxidable → Durabilidad
Superficie: Recubierta o pulida → Resistencia a la corrosión
Estándar: GB10106 → Cumplimiento
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante
Guía de Consulta y Configuración Personalizada
Por favor, proporcione el tipo de embarcación, la carga requerida, el tipo de cuerda y la preferencia de instalación.
Cómo Funciona
Las amarras se enrollan alrededor de los brazos cruzados del bolardo, permitiendo la fijación segura de las cuerdas. El diseño cruciforme distribuye la carga de manera uniforme para garantizar un amarre seguro.
Aplicaciones
Amarre de barcos | Atraque en puerto | Embarcaciones offshore | Remolcadores
Certificaciones y Ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante; estructura simple, alta resistencia, rendimiento de amarre fiable, fácil instalación.
Dibujos y Fotos

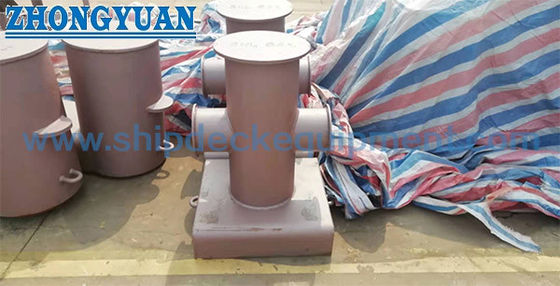

Dibujo de disposición general | Detalles de instalación | Fotos del producto
Pedido
MOQ: 1 Unidad | Tiempo de Entrega: 30-60 Días | Personalización: Disponible
Preguntas Frecuentes
P1: ¿Cuál es la diferencia entre los bolardos de bitt cruzado Tipo A y Tipo B?
R:
- Tipo A
→ Soldado directamente a la cubierta del barco
→ Instalación más sencilla
→ Adecuado para estructuras de cubierta estándar - Tipo B
→ Soldado a un revestimiento de cubierta o placa de cimentación
→ Proporciona soporte estructural adicional
→ Adecuado para requisitos de carga más altos o áreas de cubierta reforzadas
P2: ¿Qué condiciones de instalación requieren el Tipo B en lugar del Tipo A?
R: El Tipo B se utiliza típicamente cuando se manejan cargas más altas o cuando la cubierta requiere refuerzo a través de un revestimiento o placa base para garantizar la seguridad estructural.
P3: ¿Cómo seleccionar el tamaño correcto del bolardo de bitt cruzado?
R:
La selección debe basarse en la carga de amarre requerida (kN) y el diámetro de la cuerda, siguiendo estas pautas:
- Paso 1 → Determinar la carga de amarre
→ Seleccionar el tamaño del bolardo según la carga de amarre requerida y el diámetro de la cuerda. - La carga de rotura del bolardo debe seleccionarse con un margen de seguridad suficiente por encima de la fuerza de amarre máxima esperada, típicamente en el rango de 1.5-2.0 dependiendo de las condiciones de diseño y los requisitos de la sociedad de clasificación.
- Paso 2 → Emparejar el diámetro de la cuerda
→ Asegurarse de que el tamaño del bolardo sea compatible con:- Diámetro de la cuerda de cable de acero
- Diámetro de la cuerda de fibra sintética
- Paso 3 → Seleccionar el diámetro nominal
Referencia típica:- 150-200 mm → embarcaciones pequeñas
- 200-300 mm → embarcaciones medianas
- 300-350 mm → embarcaciones grandes
- Paso 4 → Confirmar el tipo de instalación
→ Tipo A (soldadura directa) o Tipo B (base reforzada)
