Bollar de doble cruce de 200-300 mm de cubierta soldada.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Norma Técnica: | GB554-2008 | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, también podemos suministrar acero especial para rompehiel |
|---|---|---|---|
| Diámetros nominales: | 200 a 300 mm | Peso: | 181 a 576 kg |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Rango SWL: | 72KN-185KN |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. | Tipo: | Conexión soldada |
| Resaltar: | Las demás partes de las máquinas y aparatos,Equipo de amarre de buques,GB/T 554 Bollardo |
||
Descripción de producto

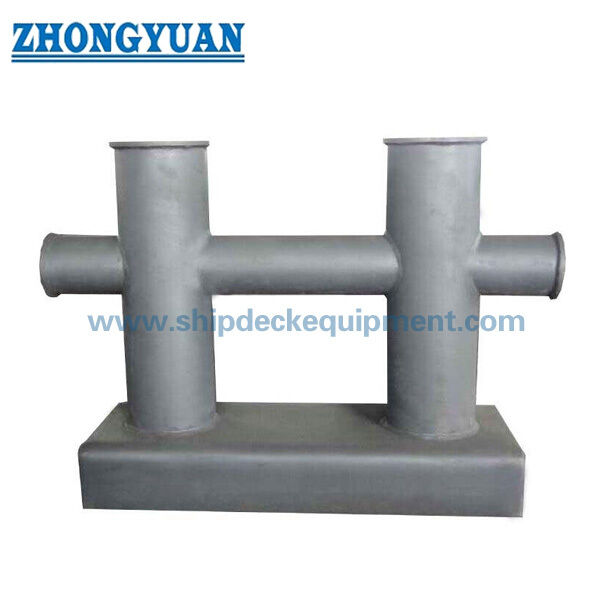

Bolardo de bitácora doble soldado a cubierta de 200-300 mm | Tipo DH GB/T 554-2008 para amarre de barcos
Descripción del producto
El bolardo de bitácora doble soldado a cubierta tipo DH GB/T 554 es un bolardo de amarre de tubería de acero soldado con una base alta soldada para instalación en cubierta de barco. Según la aclaración de tamaño corregida, el tipo DH es la configuración soldada a cubierta DN200-DN300, utilizada principalmente para estaciones de amarre de embarcaciones más grandes donde se requiere soldadura directa a la estructura de la cubierta y una transferencia de carga más fuerte a los refuerzos de la cubierta.
En comparación con la versión tipo DL de base atornillada para tamaños inferiores a DN200, el tipo DH se centra en la instalación soldada a cubierta, juntas de fabricación preparadas con bisel y una interfaz de base alta. La tubería transversal horizontal atraviesa la estructura de bitácora doble, lo que garantiza la continuidad de la resistencia y la transferencia de carga. Las juntas de tubería a base y la soldadura de base a cubierta deben seguir el plano del proyecto y la WPS; las soldaduras de contacto con la cuerda deben lijarse para reducir el daño a las cuerdas de amarre.
Especificaciones rápidas
- Tipo de producto: bolardo de bitácora doble soldado a cubierta → instalación soldada de base alta para cubiertas de amarre de barcos.
- Estándar y tipo: GB/T 554-2008 Tipo DH → versión soldada a cubierta de base alta del bolardo de bitácora doble.
- Rango de diámetro nominal: DN200-DN300 → separado del rango de base atornillada tipo DL por debajo de DN200.
- Rango SWL: 72-185 kN → utilizado para la selección inicial del bolardo con refuerzo de cubierta y revisión de la dirección de la cuerda.
- Construcción: tubería de acero y placa de acero soldadas → la placa de acero se puede enrollar en tubería y soldar, o se puede usar tubería de acero según lo especificado.
- Enfoque de soldadura: preparación de bisel y soldadura de penetración profunda en juntas clave → el detalle de soldadura final, la WPS y el alcance de la inspección siguen los requisitos del proyecto.
- Acabado de contacto con la cuerda: soldaduras y bordes afilados alisados → ayuda a proteger las cuerdas de amarre durante el enrollado y la transferencia de carga.
- Tratamiento superficial: chorreado Sa 2.5 + imprimación de taller epoxi como referencia → recubrimiento final, galvanizado, pulido de acero inoxidable o acabado especial según pedido.
Parámetros técnicos principales
Dimensiones principales de la página web para el bolardo de bitácora doble soldado a cubierta tipo DH GB/T 554, limitado a DN200-DN300. Las dimensiones están en mm a menos que se indique lo contrario.
| Diámetro nominal | SWL (kN) | A (mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | Peso aproximado (kg) |
| DN200 | 72 | 600 | 360 | 203 / 225 | 795 | 960 | 181 |
| DN250 | 105 | 750 | 450 | 245 / 280 | 855 | 1200 | 310 |
| DN300 | 185 | 900 | 540 | 299 / 330 | 1160 | 1440 | 576 |
Nota: La ranura de soldadura de cubierta, el tamaño de la soldadura, la WPS, el alcance de la END y el refuerzo de cubierta son específicos del proyecto y deben confirmarse antes de la producción.
Guía de selección y consulta
Paso 1: Confirme el tipo DH GB/T 554 y el diámetro nominal DN200-DN300 según el SWL y la disposición de amarre de la embarcación.
Paso 2: Confirme la instalación soldada a cubierta, la altura de la base, el espacio disponible en cubierta, la dirección de la cuerda y el refuerzo circundante.
Paso 3: Confirme el requisito de soldadura: preparación de la ranura, detalle de soldadura de penetración profunda, WPS, inspección de soldadura y presencia de clase si es necesario.
Paso 4: Confirme el requisito de material: acero dulce, acero C-Mn, acero inoxidable o acero especial para proyectos de clase de hielo si se especifica.
Paso 5: Confirme el tratamiento superficial: imprimación de taller, sistema de pintura final, galvanizado, acabado de acero inoxidable pulido espejo/satén u otro acabado especificado.
Paso 6: Confirme el alcance del certificado antes del pedido: certificado del fabricante, certificado de material, certificado de clase, inspección de testigo o aprobación específica del proyecto.
Paso 7: Proporcione la cantidad, el destino, el tiempo de entrega requerido, el plano de instalación, el plano de cimentación de cubierta y las fotos de referencia si están disponibles.
Estructura
Base alta soldada | Interfaz de soldadura a cubierta | Dos bitácoras verticales | Tubería transversal continua | Juntas soldadas preparadas con bisel | Áreas de contacto con la cuerda lijadas suavemente | Imprimación de taller o acabado especificado
Ventajas de soldadura a cubierta, fabricación y transferencia de carga
- La base alta soldada proporciona una interfaz soldada directa a la estructura de la cubierta, lo cual es importante para las estaciones de amarre permanentes de barcos.
- El rango de tamaño DN200-DN300 posiciona el tipo DH para puntos de amarre de cubierta soldada más grandes donde se requiere una base alta y una transferencia de carga de cubierta más fuerte.
- La tubería horizontal continua no es un trozo corto separado; soporta un camino de fuerza más continuo a través de la estructura de bitácora doble.
- Las juntas de tubería y base se pueden preparar con bisel antes de soldar. La soldadura de penetración profunda debe seguir el plano del proyecto aprobado o la WPS.
- Las costuras de soldadura cerca de las zonas de contacto con la cuerda deben lijarse suavemente después de la fabricación para reducir la abrasión local de la cuerda durante las operaciones de amarre.
- El tipo DH se diferencia del tipo DL por su base soldada, el rango de tamaño DN200-DN300 y los requisitos de soldadura a cubierta. No debe representarse con fotos de base plana atornillada.
Atributos personalizados
- Estándar: GB/T 554-2008 → referencia para la forma del tipo DH, dimensiones principales, SWL y peso.
- Tipo: DH → configuración de bitácora doble soldada a cubierta con base alta.
- Diámetro nominal: DN200 / DN250 / DN300 → rango corregido del tipo DH para configuraciones de bolardo de cubierta soldada.
- Rango SWL: 72-185 kN → utilizado para la selección de bolardos de amarre; no debe mezclarse con términos de MBL de cuerda o elevación.
- Forma de la base: Base alta soldada → intended for direct deck welding and load transfer into reinforced structure.
- Método de fabricación: Tubería de acero y placa de acero soldadas → se puede seleccionar tubería de placa enrollada o tubería de acero según los requisitos del proyecto.
- Control de soldadura: preparación de bisel y soldadura de penetración profunda donde se especifica → WPS final, alcance de END e inspección a confirmar.
- Acabado de contacto con la cuerda: soldaduras lijadas suavemente y superficie sin rebabas → ayuda a reducir el daño a la cuerda en las ubicaciones de contacto.
- Requisito de certificado: Disponible según los requisitos del proyecto → la aprobación de clase y el alcance de la inspección deben confirmarse antes de la cotización.
Cómo funciona
La cuerda de amarre se dirige al bolardo → La cuerda se enrolla alrededor de la estructura de bitácora doble → La tubería transversal continua y las superficies de contacto lisas soportan la transferencia de carga de la cuerda → La base alta soldada transfiere la fuerza local a la estructura de cubierta reforzada → La inspección final y el recubrimiento se completan según los requisitos del proyecto
Aplicaciones
Buques de carga | Cisternas | Graneleros | Buques portacontenedores | Embarcaciones de trabajo más grandes | Estaciones de amarre en cubierta | Proyectos de nueva construcción de cubiertas soldadas | Reemplazo de bolardos de base soldada DN200-DN300
Certificaciones y ventajas
Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.
Dibujo y fotos
Preguntas frecuentes
P1: ¿Por qué el tipo DH debería tener una página web separada del tipo DL?
R1: El tipo DH es la versión de base alta soldada a cubierta que cubre DN200-DN300 según la aclaración corregida. El tipo DL es la versión de base plana atornillada para diámetros nominales inferiores a DN200. El método de instalación, el rango de tamaño, los requisitos de fotos y la intención de SEO son diferentes.
P2: ¿Qué información de soldadura se debe confirmar para el tipo DH?
R2: Confirme la preparación de la ranura, el tamaño de la soldadura, la WPS, el método de inspección de la soldadura, el refuerzo de la cubierta y si se requiere inspección de testigo de clase. Estos elementos deben seguir el plano del proyecto en lugar de asumirse solo de la tabla estándar.
P3: ¿Cómo se debe seleccionar el diámetro nominal DH correcto?
R3: Seleccione DN200, DN250 o DN300 según el SWL requerido, la disposición de amarre de la embarcación, la dirección de la cuerda, el espacio de cubierta, el refuerzo de la cubierta y el requisito de clase. Para proyectos de reemplazo, proporcione el plano o las fotos del bolardo existente para evitar seleccionar el tipo de base incorrecto.
