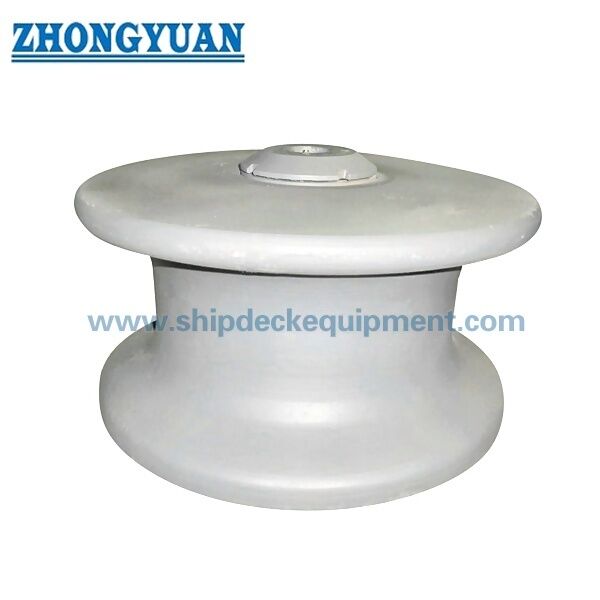

Botón de rodillo de amarre de acero fundido marino CB/T 3861 Tipo B tipo abierto de rodillo único

Botón de rodillo de amarre de acero fundido marino | CB/T 3861 Tipo B Rodillo único tipo abierto

Descripción general del producto

El botón de rodillo de acero fundido CB/T 3861 tipo B es un rodillo único de tipo abierto que se utiliza en equipos de amarre de barcos. Se instala en posiciones de guía de líneas de amarre donde la disposición de la embarcación requiere una superficie de contacto de cuerda giratoria en lugar de un borde fijo. El rodillo ayuda a guiar el cable de PP o el cable de acero, reduce la fricción local y permite un movimiento más suave del cable durante las operaciones de atraque, cambio y amarre en el puerto.

Esta página cubre diámetros de rodillos tipo B de 150 mm a 450 mm con SWL de 127 kN a 617 kN según la tabla de parámetros suministrada. El requisito técnico suministrado establece que el rodillo ensamblado debe soportar una carga horizontal igual a dos veces la SWL sin deformaciones permanentes, grietas u otros defectos que afecten la resistencia, y el conjunto del rodillo debe girar con flexibilidad sin atascarse. La estructura se describe como similar a las disposiciones de rodillos NS 2585; La intercambiabilidad dimensional debe confirmarse mediante un dibujo cuando se requiera reemplazo.

Especificaciones rápidas

• Estándar y tipo: CB/T 3861 Tipo B tipo abierto → adecuado para disposiciones estándar de botones de rodillos de amarre de barcos utilizando un rodillo giratorio.

• Rango de diámetro de los rodillos: 150 a 450 mm → seleccione según el tamaño del cable, SWL y disposición de la estación de amarre disponible.

• Rango SWL: 127 a 617 kN → utilizado como base de carga del producto para la verificación de la resistencia horizontal; no es una carga de rotura de cuerda.

• Diámetro máximo del cable: cable de PP de 32 a 80 mm / cable de acero de 16 a 44 mm → referencia de compatibilidad inicial para la selección del cable.

• Referencia del cable de acero: 1770 MPa, 6×37 → utilice la especificación del cable del proyecto para confirmar la selección final.

• Rendimiento del montaje: capacidad de carga horizontal 2×SWL sin deformaciones permanentes, grietas o defectos que afecten la resistencia según requerimiento suministrado.

• Requisito de rotación: el rodillo ensamblado debe girar libremente sin atascarse → importante para la protección del cable y la inspección de mantenimiento.

• Opciones de cojinete/casquillo: acero inoxidable, cobre o bronce → seleccionados según la exposición a la corrosión, el plan de mantenimiento y los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme el tipo abierto CB/T 3861 Tipo B y el diámetro del rodillo requerido D de 150 a 450 mm.

Paso 2: Verifique la SWL requerida, el tipo de cable y el diámetro máximo del cable. No reemplace SWL con carga de rotura de cable o MBL de cable.

Paso 3: Confirme los requisitos de material, como acero fundido, acero inoxidable fundido u otro material especificado por el proyecto. El grado del material debe confirmarse antes de la cotización.

Paso 4: Confirme el material del cojinete o casquillo, como acero inoxidable, cobre o bronce, y confirme si el plan de mantenimiento requiere acceso a grasa.

Paso 5: Confirme el tratamiento de la superficie: chorro Sa 2.5 con imprimación epoxi, galvanizado, pulido para piezas inoxidables o sistema de recubrimiento personalizado.

Paso 6: Proporcione la cantidad, tipo de embarcación, posición de instalación, requisito de la sociedad de clasificación, dibujo o fotografía de referencia, destino de entrega y tiempo de entrega requerido.

Estructura

Rodillo simple de tipo abierto | Cuerpo de rodillos de acero fundido | Disposición del eje del rodillo/pasador | Opción de cojinete/casquillo de acero inoxidable, cobre o bronce | Punto de mantenimiento de grasa | Base/estructura de soporte según plano | Superficie recubierta o con acabado inoxidable

Ventajas de diseño, carga y mantenimiento

• El rodillo giratorio único proporciona una superficie de contacto controlada con la cuerda y ayuda a reducir la fricción de deslizamiento en comparación con un borde guía de cuerda fijo.

• La gama Tipo B cubre SWL de 127 a 617 kN, ofreciendo varios tamaños estándar para diferentes diseños de estaciones de amarre y diámetros de cable.

• El requisito de rendimiento suministrado utiliza una condición de carga horizontal 2×SWL, lo que ayuda a los astilleros a comprobar el conjunto de rodillos contra deformaciones permanentes, grietas y defectos que afecten la resistencia.

• La libre rotación después del montaje es un punto de inspección clave. La rotación suave reduce el desgaste del cable y facilita la identificación de los problemas de mantenimiento antes de la operación.

• Se pueden seleccionar opciones de cojinetes/casquillos de acero inoxidable, cobre o bronce para adaptarse a la exposición a la corrosión, las prácticas de lubricación y las preferencias de mantenimiento.

• El acceso para mantenimiento de grasa admite la lubricación regular para que el rodillo pueda continuar moviéndose sin problemas en el servicio marítimo.

• La superficie de fundición, el radio de contacto del cable, el ajuste del eje y la preparación del recubrimiento deben revisarse cuidadosamente porque afectan directamente la protección, la rotación y la aceptación de la inspección del cable.

Atributos personalizados

• Estándar: CB/T 3861 → úselo cuando la especificación del barco o el plano del astillero requiera este estándar chino para rodillos marinos.

• Tipo: Tipo B abierto → disposición de rodillo único expuesto para guía de línea de amarre.

• Diámetro del rodillo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccione por SWL, diámetro del cable y espacio de instalación.

• SWL: 127 a 617 kN → referencia de la capacidad de carga del producto de la tabla suministrada; no es una carga SWL de elevación ni una carga de rotura de cuerda.

• Cable aplicable: cable de PP y cable de acero → la referencia del cable de acero en la tabla es 1770 MPa, 6×37.

• Material: Acero fundido como base del producto → el acero fundido inoxidable y otras opciones de materiales enumeradas deben confirmarse mediante el dibujo y las especificaciones del proyecto.

• Cojinete / Casquillo: Acero inoxidable, cobre o bronce → seleccionado según la resistencia a la corrosión y los requisitos de lubricación.

• Tratamiento de superficie: Chorreado Sa 2.5 + imprimación epoxi, galvanizado, pulido o personalizado → el recubrimiento final debe seguir las especificaciones de recubrimiento del recipiente.

• Requisito de certificado: Certificado de fabricante o certificado de clase según el pedido → el alcance de la inspección de clase debe confirmarse antes de la cotización.

Cómo funciona

La línea de amarre se acerca al rodillo → La cuerda hace contacto con la superficie del rodillo giratorio → El rodillo gira con el movimiento del cable → Se reduce la fricción y el desgaste local del cable → La carga horizontal se transfiere a través del conjunto de rodillos a la estructura de soporte del barco

Aplicaciones

Estaciones de atraque para buques | Posiciones de guía de cables de cubierta | Disposiciones de guías de rodillos y guías | Proyectos de obra nueva | Reparación y sustitución de buques | Buques de carga | Remolcadores | Barcazas | Barcos de trabajo | Equipo de amarre en puerto

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, los requisitos de verificación de carga y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

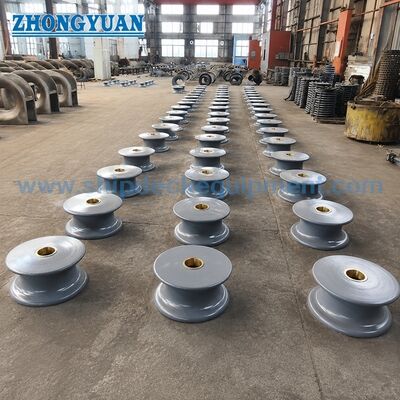

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto del rodillo CB/T 3861 Tipo B?

A1: Seleccione el diámetro del rodillo de acuerdo con el SWL requerido, el diámetro del cable de PP o del cable de acero, el espacio de instalación y el plano de disposición de amarre de la embarcación. La SWL y el diámetro máximo del cable deben verificarse antes de cotizar.

P2: ¿El SWL en la tabla es lo mismo que la carga de rotura del cable o el SWL de elevación?

R2: No. El SWL listado es la referencia de clasificación de carga del producto para el botón del rodillo de amarre. No debe tratarse como carga de rotura de cable, MBL de cable o SWL de equipo de elevación.

P3: ¿Qué se debe verificar antes de la producción o inspección de clase?

A3: Confirme el tipo estándar, el tamaño, la calidad del material, el material del cojinete o casquillo, el tratamiento de la superficie, el dibujo, el alcance de la inspección y los requisitos del certificado. Si se requiere un certificado de clase o una inspección presenciada, se debe confirmar antes de la cotización.
