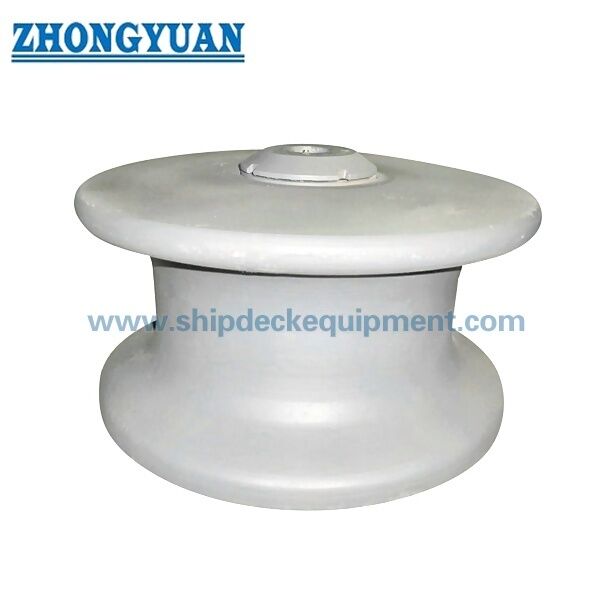

Rodillo de acero fundido para uso marino de 150-450 mm | Tipo abierto CB/T 3861 Tipo B

150 ∼ 450 mm de acero fundido para rodillos marinos. CB/T 3861 tipo B tipo abierto.

Resumen del producto

El rodillo CB/T 3861 de acero fundido tipo B es un rodillo único de tipo abierto utilizado en equipos de amarre de buques.Se instala en las posiciones de guía de la línea de amarre donde la disposición del buque requiere una superficie de contacto de cuerda giratoria en lugar de un borde fijoEl rodillo ayuda a guiar la cuerda de PP o la cuerda de alambre de acero, reduce la fricción local y apoya un movimiento más suave de la cuerda durante las operaciones de atraque, desplazamiento y amarre en el puerto.

Esta página cubre los rodillos de tipo B con diámetros de 150 mm a 450 mm con SWL de 127 kN a 617 kN según el cuadro de parámetros suministrado.El requisito técnico suministrado establece que el rodillo ensamblado debe soportar una carga horizontal igual a dos veces la de SWL sin deformación permanente., grietas u otros defectos que afecten a la resistencia, y el conjunto de rodillos debe girar de forma flexible sin atascarse.La intercambiabilidad dimensional debe confirmarse mediante dibujo cuando se requiera su sustitución..

Especificaciones rápidas

• Norma y tipo: CB/T 3861 Tipo B tipo abierto → adecuado para las instalaciones estándar de botones de rodillo de amarre de buques con un solo rodillo giratorio.

• Rango de diámetro del rodillo: 150 a 450 mm → seleccionado según el tamaño de la cuerda, SWL y el diseño de la estación de amarre disponible.

• Rango SWL: 127 a 617 kN → utilizado como base de carga del producto para la verificación de la resistencia horizontal; no se trata de una carga para romper la cuerda.

• Diámetro máximo del cable: cuerda de PP de 32 a 80 mm / cuerda de alambre de acero de 16 a 44 mm → referencia de compatibilidad inicial para la selección de la cuerda.

• Referencia de la cuerda de alambre de acero: 1770 MPa, 6×37 → utilizar la especificación de la cuerda del proyecto para confirmar la selección final.

• Rendimiento del montaje: capacidad de carga horizontal de 2 × SWL sin deformaciones permanentes, grietas o defectos que afecten la resistencia según los requisitos suministrados.

• Requisito de rotación: el rodillo montado debe girar libremente sin atascos → importante para la protección de la cuerda y la inspección de mantenimiento.

• Opciones de rodamientos/bosques: acero inoxidable, cobre o bronce → seleccionados según la exposición a la corrosión, el plan de mantenimiento y los requisitos del proyecto.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar el tipo abierto CB/T 3861 Tipo B y el diámetro del rodillo D requerido de 150 a 450 mm.

Paso 2: Compruebe el SWL requerido, el tipo de cuerda y el diámetro máximo de la cuerda.

Paso 3: Confirmar los requisitos de material, como acero fundido, acero fundido inoxidable u otro material especificado por el proyecto.

Paso 4: Confirmar el material de rodamiento o de matorrales, como acero inoxidable, cobre o bronce, y confirmar si el plan de mantenimiento requiere el acceso de grasa.

Paso 5: Confirmar el tratamiento de la superficie: Sa 2.5 de inyección con primer de fábrica de epoxi, galvanizado, pulido de piezas de acero inoxidable o sistema de recubrimiento personalizado.

Paso 6: Indicar la cantidad, el tipo de buque, la ubicación de la instalación, los requisitos de la sociedad de clasificación, el dibujo o la foto de referencia, el destino de la entrega y el tiempo de entrega requerido.

Estructura

Rodillo de tipo abierto. Cuerpo de rodillo de acero fundido. Arreglo de eje de rodillo / alfiler.Opción de rodamiento/arbusto de cobre o bronce. Punto de mantenimiento de grasa. Base/estructura de soporte según el dibujo. Superficie finalizada recubierta o inoxidable.

Ventajas del diseño, carga y mantenimiento

• El rodillo rotativo único proporciona una superficie de contacto de cuerda controlada y ayuda a reducir la fricción de deslizamiento en comparación con un borde de guía de cuerda fijo.

• El rango del tipo B abarca el SWL 127 a 617 kN, dando varios tamaños estándar para diferentes diseños de estaciones de amarre y diámetros de cuerda.

• El requisito de rendimiento suministrado utiliza una condición de carga horizontal de 2 × SWL, lo que ayuda a los astilleros a comprobar el conjunto de rodillos contra deformaciones permanentes, grietas y defectos que afectan la resistencia.

• La libre rotación después del montaje es un punto de inspección clave: una rotación suave reduce el desgaste de la cuerda y facilita la identificación de los problemas de mantenimiento antes de la operación.

• Se pueden seleccionar opciones de rodamientos/bosques de acero inoxidable, cobre o bronce para que coincidan con la exposición a la corrosión, la práctica de lubricación y la preferencia de mantenimiento.

• El acceso de mantenimiento de la grasa permite la lubricación regular para que el rodillo pueda seguir moviéndose sin problemas en el servicio marítimo.

• La superficie de fundición, el radio de contacto de la cuerda, el ajuste del eje y la preparación del revestimiento deben comprobarse cuidadosamente porque afectan directamente a la protección de la cuerda, la rotación y la aceptación de la inspección.

Atributos personalizados

• Norma: CB/T 3861 → utilizar cuando la especificación del buque o el dibujo del astillero requieren esta norma china de rodillos marinos.

• Tipo: Tipo B tipo abierto → arreglo de rodillos únicos expuestos para la guía de la línea de amarre.

• Diámetro del rodillo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccionado por SWL, diámetro de la cuerda y espacio de instalación.

• SWL: 127 a 617 kN → referencia de la carga nominal del producto de la tabla suministrada; no SWL de elevación y no carga de rotura de la cuerda.

• Cuerdas aplicables: cuerdas de PP y cuerdas de acero → referencia de cuerdas de acero en la tabla es 1770 MPa, 6×37.

• Material: acero fundido como base del producto → acero fundido inoxidable y otras opciones de materiales enumeradas deben confirmarse mediante el dibujo y la especificación del proyecto.

• Rodamiento / Arbusto: acero inoxidable, cobre o bronce → seleccionado de acuerdo con la resistencia a la corrosión y los requisitos de lubricación.

• Tratamiento superficial: Sa 2.5 de estallido + primer de fábrica de epoxi, galvanizado, pulido o personalizado → el recubrimiento final debe seguir las especificaciones de recubrimiento del recipiente.

• Requisito de certificado: el certificado del fabricante o el certificado de clase de acuerdo con el orden → el alcance de la inspección de clase debe confirmarse antes de la cotización.

Cómo funciona

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

Aplicaciones

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, los requisitos de verificación de la carga y el procedimiento de aprobación de la sociedad de clase.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

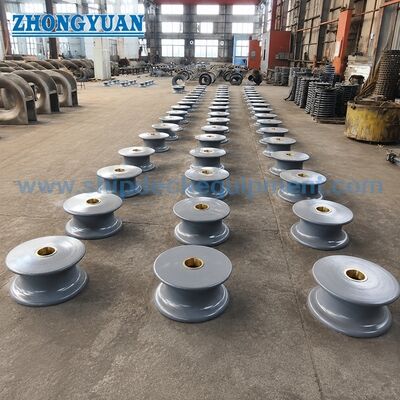

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto de rodillo CB/T 3861 Tipo B?

A1: Seleccionar el diámetro del rodillo de acuerdo con el diámetro de la cuerda SWL, de la cuerda PP o de la cuerda de alambre de acero requerido, el espacio de instalación y el dibujo de la disposición de amarre del buque.El SWL y el diámetro máximo del cable deben comprobarse antes de la cotización.

P2: ¿Es el SWL en la tabla el mismo que la carga de rotura de la cuerda o el SWL de elevación?

R2: No. El SWL enumerado es la referencia de la clasificación de carga del producto para el botón de rodillo de amarre. No debe tratarse como carga de rotura de cuerda, MBL de cuerda o SWL de equipo de elevación.

P3: ¿Qué se debe comprobar antes de la producción o la inspección de clase?

A3: Confirmar el tipo estándar, el tamaño, el grado del material, el material del rodamiento o del arbusto, el tratamiento de la superficie, el dibujo, el alcance de la inspección y el requisito del certificado.Si se requiere un certificado de clase o una inspección presenciada, debe confirmarse antes de la cotización.
