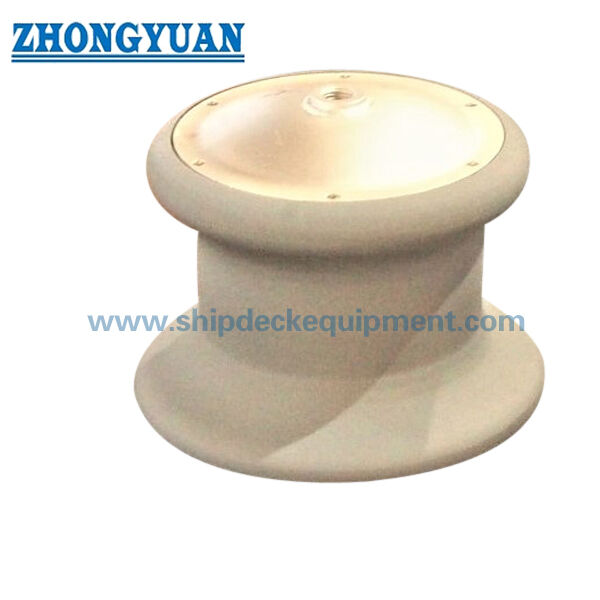

Acero Fundido Guía de Cabos de Rodillo Único con Tapa Antipolvo para Amarre de Barcos | CB/T 3861-2011 Tipo A

Descripción del Producto

La guía de cabos de rodillo único CB/T 3861-2011 Tipo A con tapa antipolvo es una guía de cabo de amarre para barcos que utiliza un rodillo vertical sin base. Se utiliza para guiar cabos de fibra o cables de acero en posiciones de amarre en cubierta o borda donde el ángulo de entrada del cabo requiere una redirección controlada con contacto deslizante reducido. Dos o tres rodillos únicos también se pueden organizar como un grupo cuando la disposición de amarre requiere guía de cabo desde diferentes direcciones.

Esta página se centra en la calidad de funcionamiento del rodillo de acero fundido, el eje y el casquillo de cobre, la condición de lubricación y la función protectora de la tapa antipolvo superior. La guía de cabos debe seleccionarse según el diámetro del rodillo, la Carga de Trabajo Segura (SWL), el tipo de cabo, el diámetro del cabo, la posición de instalación, la dirección de entrada del cabo, la estructura del buque, el tratamiento superficial y el requisito de certificado. Es una guía de cabo de amarre y no debe tratarse como un equipo de elevación.

Especificaciones Rápidas

• Estándar y tipo: CB/T 3861-2011 Forma A / Tipo A → guía de cabos de rodillo único con tapa antipolvo para guía de cabos de amarre de barcos.
• Rango de diámetro del rodillo: 100–450 mm → cubre posiciones de guía de cabos de amarre de pequeñas a grandes según la disposición del buque.
• Rango de SWL: 54–617 kN → carga de trabajo de la guía de cabos suministrada como base para la selección del producto; no debe mezclarse con la carga de rotura del cabo.
• Rango de cabos de referencia: cabo de fibra 28–80 mm y cable de acero 6×37 de 12.0–44.0 mm → ayuda a igualar el diámetro del cabo con el tamaño del rodillo.
• Disposición del rodillo: rodillo único sin base → se pueden usar dos o tres rodillos como grupo cuando la trayectoria del cabo requiere guía multiángulo.
• Componentes de funcionamiento: rodillo de acero fundido, eje robusto, casquillo de cobre e interfaz de lubricación → soportan rotación flexible y reducen la fricción del cabo.
• Tapa antipolvo: cubierta protectora superior sobre el conjunto del rodillo → ayuda a reducir la exposición directa del eje superior y el área del casquillo a la salpicadura de sal, suciedad y corrosión.
• Tratamiento superficial: chorreado Sa 2.5 + imprimación de taller epoxi, galvanizado, pulido o acabado personalizado → el recubrimiento final debe seguir el requisito del proyecto.

Parámetros Técnicos Principales

Datos de selección de la página principal para la guía de cabos de rodillo único CB/T 3861-2011 Tipo A con tapa antipolvo. Las dimensiones están en mm a menos que se indique lo contrario.

Guía de Selección y Consulta

Paso 1: Confirme el estándar CB/T 3861-2011 Forma A / Tipo A y el diámetro de rodillo requerido de 100 a 450 mm según la disposición de amarre del buque.

Paso 2: Confirme el tipo de cabo, el diámetro del cabo de fibra o el diámetro del cable de acero 6×37, y la base de carga del proyecto. No trate la carga de rotura del cabo como SWL de la guía de cabos sin revisión de diseño.

Paso 3: Confirme si el proyecto necesita un rodillo único, un grupo de dos rodillos o un grupo de tres rodillos, incluyendo la dirección de entrada del cabo, la posición de instalación y el espacio disponible.

Paso 4: Confirme el requisito de material para el rodillo, el eje, la tapa antipolvo y el casquillo de cobre. El grado de material final y la trazabilidad deben seguir la especificación del pedido.

Paso 5: Confirme el tratamiento superficial: chorreado Sa 2.5 + imprimación de taller epoxi, acabado galvanizado, superficie de acero inoxidable pulido u otro sistema de recubrimiento especificado.

Paso 6: Confirme el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección presencial u otro requisito de inspección específico del proyecto.

Paso 7: Proporcione la cantidad, el tipo de buque, el dibujo de instalación o foto de referencia, el destino de entrega y el tiempo de entrega requerido.

Estructura

Tapa antipolvo superior | Rodillo de acero fundido | Eje vertical | Casquillo de cobre | Interfaz de lubricación | Radio de contacto suave con el cabo | Rodillo único sin base | Disposición de montaje específica del proyecto

Ventajas de Fundición, Eje y Lubricación

• La construcción del rodillo de acero fundido se centra en la calidad de fundición controlada, la precisión dimensional y una superficie de contacto suave con el cabo para la guía de cabos de amarre.
• El rodillo debe girar libremente alrededor del eje y el casquillo de cobre. La rotación flexible reduce la fricción deslizante en el área de contacto con el cabo y ayuda a limitar el desgaste de la superficie del cabo durante las operaciones de amarre.
• La resistencia del eje, el juego del casquillo y el ajuste eje-casquillo son importantes para una rotación estable bajo ángulos de entrada del cabo cambiantes. Los detalles finales del eje y el casquillo deben confirmarse mediante el dibujo del proyecto o el requisito estándar.
• Se puede suministrar un casquillo de aleación de cobre especificado según el requisito del pedido, lo que ayuda a mantener un contacto de rodamiento estable y un acceso de mantenimiento práctico cuando la lubricación se aplica correctamente.
• La tapa antipolvo superior ayuda a reducir la salpicadura directa de sal, la lluvia, el polvo y la contaminación de la cubierta que ingresan al área de funcionamiento superior, lo que favorece una mejor resistencia a la corrosión y intervalos de mantenimiento más largos.
• La condición de lubricación debe mantenerse durante el servicio. El engrase adecuado ayuda a prevenir el agarrotamiento del rodillo y reduce el riesgo de daños en el cabo causados por un rodillo que no gira.
• El diseño de rodillo único sin base permite a los astilleros o diseñadores combinar dos o tres unidades en una disposición cuando la trayectoria del cabo de amarre requiere guía desde varias direcciones.

Atributos Personalizados

• Estándar: CB/T 3861-2011 → se utiliza cuando el dibujo del buque o la especificación del astillero requiere dimensiones de guía de cabos de rodillo CB/T 3861 Tipo A.
• Tipo: Forma A / Tipo A → guía de cabos de rodillo único con tapa antipolvo superior y sin base.
• Número de Rodillo: Rodillo único → se puede usar solo o combinado con dos o tres rodillos según la dirección de entrada del cabo.
• Diámetro del Rodillo: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccionar según el diámetro del cabo, SWL y espacio de instalación.
• SWL: 54–617 kN → valor de carga de trabajo suministrado para la selección de la guía de cabos; la carga de rotura del cabo (MBL), la carga de prueba y el factor de seguridad del proyecto deben tratarse por separado.
• Materiales: Acero dulce, acero C-Mn, acero inoxidable, acero fundido o hierro fundido nodular → los grados de material finales para el rodillo, el eje, el casquillo y la tapa deben confirmarse antes de la producción.
• Casquillo de Cobre: Disponible según especificación del proyecto → el grado de material, el diseño de la ranura y los detalles de lubricación deben confirmarse si se requiere para inspección.
• Tapa Antipolvo: Cubierta superior para el conjunto del rodillo → ayuda a proteger el área superior del eje y el casquillo de la exposición al entorno marino.
• Tratamiento Superficial: chorreado Sa 2.5 + una capa de imprimación de taller epoxi, galvanizado, pulido o tratamiento personalizado → el acabado final sigue el requisito de pintura del buque o protección contra la corrosión.
• Personalización: Disponible → los materiales no estándar, recubrimientos, inspecciones o adaptaciones de dibujos deben revisarse según los requisitos del proyecto y de la clase.

Cómo Funciona

El cabo de amarre se acerca a la guía de cabos → El cabo contacta con el rodillo giratorio suave → El rodillo gira alrededor del eje y el casquillo de cobre → La lubricación reduce la fricción eje-casquillo → La tapa antipolvo protege el área de funcionamiento superior → La dirección del cabo se guía con un desgaste reducido de la superficie del cabo

Aplicaciones

Estaciones de amarre de barcos | Guía de cabos en cubierta | Disposiciones de entrada de cabos en borda | Remolcadores | Embarcaciones de trabajo | Buques de carga | Buques cisterna | Graneleros | Proyectos de nueva construcción | Proyectos de reparación y reemplazo

Certificaciones y Ventajas

Los certificados se pueden organizar según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

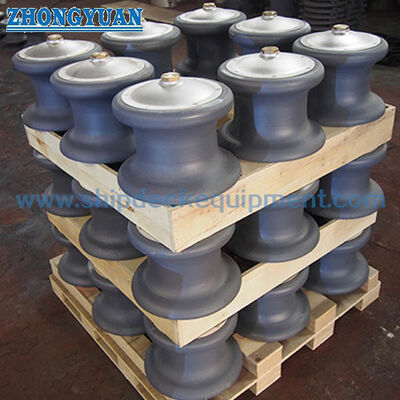

Dibujos y Fotos

Preguntas Frecuentes

P1: ¿Cómo se debe seleccionar el diámetro correcto del rodillo?

R1: Seleccione el diámetro del rodillo según el tipo de cabo, el diámetro del cabo, el requisito de SWL, la dirección de entrada del cabo, el espacio de instalación y el dibujo de la disposición de amarre del buque. Para disposiciones agrupadas, también se debe confirmar la posición relativa de cada rodillo.

P2: ¿Por qué son importantes el eje, el casquillo de cobre y la lubricación?

R2: Estas partes afectan si el rodillo gira libremente bajo el contacto del cabo. Un eje y un casquillo de cobre bien acoplados con lubricación adecuada pueden reducir la fricción deslizante, ayudar a proteger la superficie del cabo de amarre y disminuir el riesgo de agarrotamiento del rodillo durante la operación.

P3: ¿Se pueden suministrar certificados de clase con esta guía de cabos?

R3: Los certificados de clase o la inspección presencial se pueden organizar según el alcance del pedido y el requisito del proyecto. La sociedad de clasificación requerida, la trazabilidad del material, los elementos de inspección y el tipo de certificado deben confirmarse antes de la cotización.
