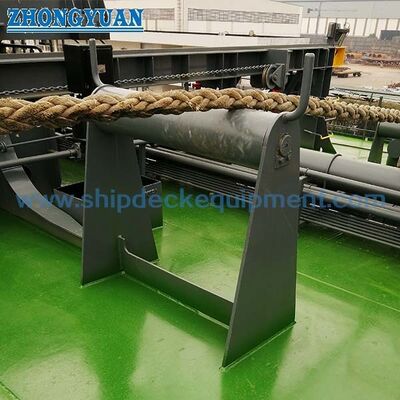

En el medio de la cubierta de la embarcación horizontal de rodillos de la línea de mando. CB / T 435 Tipo B para soporte de cuerda de amarre de buques.

Guía de rodillos horizontales interiores de cubierta media | CB/T 435 Tipo B para soporte de cuerda de amarre de barcos

Descripción general del producto

El pasacables de rodillos horizontal interior montado en cubierta CB/T 435 tipo B se instala en el área central de la cubierta, entre el pasacables de rodillos del lado del barco y el cabrestante de amarre central. Su función principal es actuar como punto de soporte intermedio para un largo cable de amarre, especialmente cuando el cabrestante está ubicado lejos del costado del barco y las tuberías de cubierta, accesorios o miembros estructurales están ubicados entre el cabrestante y el pasacables del costado del barco.

A diferencia del Tipo A, que está dispuesto en el costado del barco y se usa junto con un pasacables de rodillos en el costado del barco, el Tipo B es un rodillo de soporte montado en la cubierta interior. Ayuda a evitar que la cuerda de amarre se hunda en la cubierta, ayuda a la cuerda a cruzar los obstáculos de la cubierta y puede ajustar el paso de la cuerda en dirección vertical. La disposición de rodamientos de rodillos incluye una ranura de aceite lubricante para una rotación suave. Cuando la altura del pasacables supera los 700 mm, se pueden disponer refuerzos inferiores transversales y refuerzos de soporte para mejorar la estabilidad; Los detalles finales del refuerzo deben confirmarse de acuerdo con la disposición de la cubierta del barco y el plano del proyecto.

Especificaciones rápidas

• Tipo de producto: Guía de rodillos horizontal interior de cubierta media → punto de apoyo intermedio entre el guía de rodillos del lado del barco y el cabrestante de amarre medio.
• Norma y tipo: CB/T 435-2005 Tipo B → disposición interior montada en cubierta, diferente de la disposición Tipo A a bordo del barco.
• Diámetro nominal de los rodillos: 200 mm y 250 mm → dos tamaños de rodillos estándar para diferentes cargas de amarre y disposiciones de conducción de cables.
• Valores de la tabla SWL suministrada: 100 kN y 210 kN → la selección debe verificarse con la disposición de amarre del barco, el ángulo de avance del cable, la estructura de la cubierta y los requisitos de clase.
• Opciones de longitud: 600 / 800 / 1000 / 1200 mm en la tabla suministrada → útil para igualar la distancia de la cubierta entre el cabrestante de amarre central y el pasacables de rodillos del lado del barco.
• Referencia de peso típico: 123,5 kg y 197,5 kg → calculado en base a L = 800 mm y H = 1200 mm según nota suministrada.
• Rotación de rodillos: diseño de rodamiento con ranura de aceite lubricante → ayuda a mantener una rotación flexible y reducir la fricción local de la cuerda durante la operación.
• Tratamiento de la superficie: voladura Sa 2.5 + imprimación de taller epoxi de una capa como referencia → se puede discutir el tratamiento de la superficie galvanizada, pulida o personalizada cuando se especifique.

Principales parámetros técnicos

.

Guía de selección y consulta

Paso 1: Confirme CB/T 435-2005 Tipo B, guía de rodillos horizontal interior montada en plataforma y diámetro nominal de rodillo de 200 mm o 250 mm.

Paso 2: Confirme la posición intermedia del cabrestante de amarre, la posición del pasacables de rodillos del lado del barco, la altura del recorrido del cable y si se requiere el pasacables tipo B como punto intermedio de soporte del cable.

Paso 3: Confirme la opción L, la altura de instalación requerida H, el espacio disponible en la plataforma central, las tuberías/accesorios/estructuras de la plataforma cercanas y si una altura superior a 700 mm requiere refuerzo transversal del fondo y del soporte.

Paso 4: Confirme el tipo de cable, el diámetro del cable, la base de carga de amarre, la verificación SWL requerida y los requisitos de la sociedad de clasificación antes de la cotización.

Paso 5: Confirme los requisitos de material: acero C-Mn, acero dulce, acero inoxidable u otro material especificado por el proyecto.

Paso 6: Confirme el tratamiento de la superficie, la cantidad, el destino de entrega, el tiempo de entrega requerido, el plano de instalación y las fotografías de referencia, si están disponibles.

Estructura

Base montada en la plataforma central | Rodillo horizontal interior | Disposición de eje de rodillos y cojinetes | Ranura de aceite lubricante | Barra en L del marco | Refuerzo inferior transversal cuando sea necesario | Refuerzo de soporte cuando la altura supera los 700 mm | Imprimación de taller o tratamiento de superficie específico

Ventajas de ingeniería, instalación y soporte de cuerdas de amarre

• La posición montada en la cubierta interior Tipo B proporciona un punto de soporte de cuerda intermedio entre el cabrestante de amarre medio y el pasacables de rodillos del lado del barco.
• Ayuda a evitar que un largo tramo de cuerda de amarre se hunda sobre la cubierta y sostiene la cuerda cuando necesita pasar sobre tuberías de la cubierta, piezas de equipamiento o miembros estructurales.
• El rodillo horizontal puede corregir la trayectoria del cable en dirección vertical antes de que el cable llegue al pasacables del barco y a la disposición de rodillos fuera de la borda.
• El diseño del rodamiento de rodillos con ranura para aceite lubricante admite una rotación flexible y ayuda a reducir la fricción por deslizamiento en cables de PP y otros cables de amarre.
• Para alturas de instalación superiores a 700 mm, se puede disponer de refuerzo inferior transversal y refuerzo de soporte para mejorar la estabilidad; la disposición final debe coincidir con la estructura de la cubierta del barco.
• El astillero o la oficina de diseño deben verificar los cimientos de la cubierta, los detalles de soldadura y el refuerzo local de acuerdo con la ruta de carga de amarre y los requisitos de aprobación del proyecto.
• El tipo B debe distinguirse del tipo A: el tipo A está dispuesto en el costado del barco y se utiliza con el pasacables de rodillos del lado del barco, mientras que el tipo B está dispuesto hacia el interior como punto de soporte de la cubierta.

Atributos personalizados

• Estándar: CB/T 435-2005 → referencia para las dimensiones y designación del pasacables de rodillos horizontales interiores tipo B en la cubierta media.
• Tipo: Tipo B montado en cubierta interior → se utiliza como punto de apoyo intermedio entre el cabrestante de amarre medio y la guía de rodillos del lado del barco.
• Diámetro nominal del rodillo: 200/250 mm → seleccione según el dibujo del barco, la disposición de los cables y la SWL requerida.
• SWL: 100 / 210 kN de la tabla suministrada → no reemplaza el requisito de verificación de carga del proyecto o aprobación de clase.
• Longitud: opciones de 600 / 800 / 1000 / 1200 mm → seleccione según el diseño de la cubierta central y la distancia del paso del cable entre el cabrestante y el pasacables del barco.
• Material: acero C-Mn, acero dulce o acero inoxidable → la calidad final y el alcance del certificado se confirmarán según los requisitos del pedido.
• Tratamiento de superficie: Chorro Sa 2.5 + imprimación de taller epóxica de una capa como referencia → acabado galvanizado, pulido o personalizado disponible cuando se especifique.
• Refuerzo: refuerzo transversal del fondo y del soporte cuando la altura supera los 700 mm → se utiliza para mejorar la estabilidad en instalaciones más altas.
• Requisito de certificado: disponible según los requisitos del proyecto → el certificado del fabricante, el certificado de material o el alcance del certificado de clase deben confirmarse antes de la cotización.

Cómo funciona

El cable de amarre sale del cabrestante central → El pasacables de rodillos horizontal interior tipo B soporta el tramo largo del cable en la cubierta → La rotación del rodillo guía el cable y reduce el contacto con la cubierta → El cable cruza las tuberías o estructuras de la cubierta cuando es necesario → El cable continúa hacia el pasacables de rodillos del lado del barco y el camino de guía externo

Aplicaciones

Estaciones de amarre en cubierta media | Paso de cable entre el cabrestante de amarre central y el pasacables de rodillos del barco | Disposiciones de tramos largos de cables sin soporte | Cubiertas con obstáculos de tuberías o equipamiento | Corrección del ángulo vertical de la cuerda | Sistemas de amarre con cuerdas de PP | Buques de carga | Petroleros | Graneleros | Buques portacontenedores | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

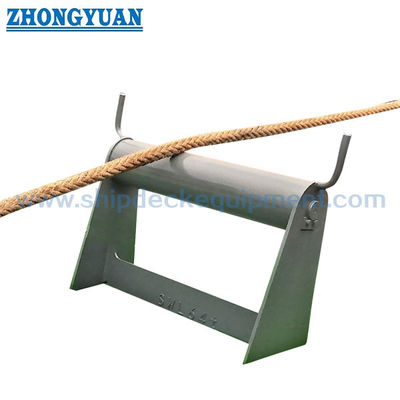

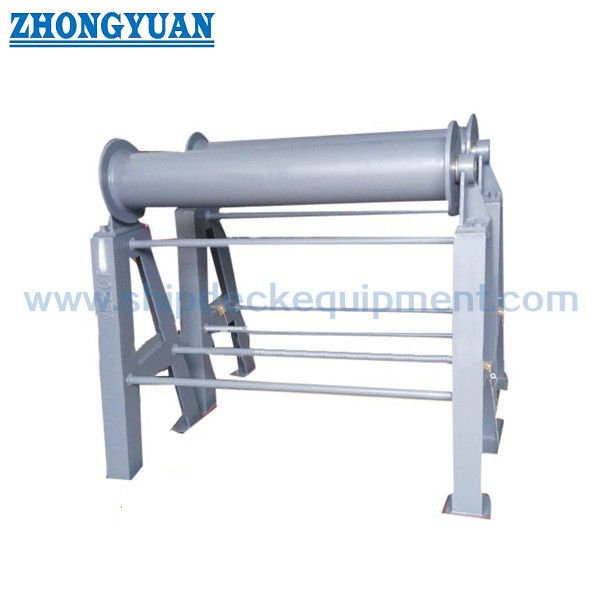

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la función de la guía de rodillos horizontal CB/T 435 tipo B?

A1: El tipo B se instala dentro de la cubierta central como punto de apoyo intermedio entre el cabrestante de amarre central y la guía de rodillos del lado del barco. Soporta un cable largo, ayuda a mantener la cuerda fuera de la plataforma y ayuda a la cuerda a cruzar tuberías o estructuras de la plataforma.

P2: ¿Se puede utilizar el SWL suministrado directamente para cada embarcación?

R2: No. La tabla suministrada proporciona valores SWL para los tamaños estándar, pero la selección final aún debe verificarse con la disposición de amarre de la embarcación, el ángulo de avance del cable, el refuerzo de la cubierta, los detalles de soldadura y los requisitos de aprobación de clase.

P3: ¿Cuál es la diferencia entre el tipo A y el tipo B en esta aplicación?

A3: El tipo A está dispuesto en el costado del barco y se usa junto con la guía de rodillos del costado del barco. El tipo B se instala en el interior de la cubierta central y funciona como rodillo de soporte entre el pasacables del barco y el cabrestante de amarre central.
