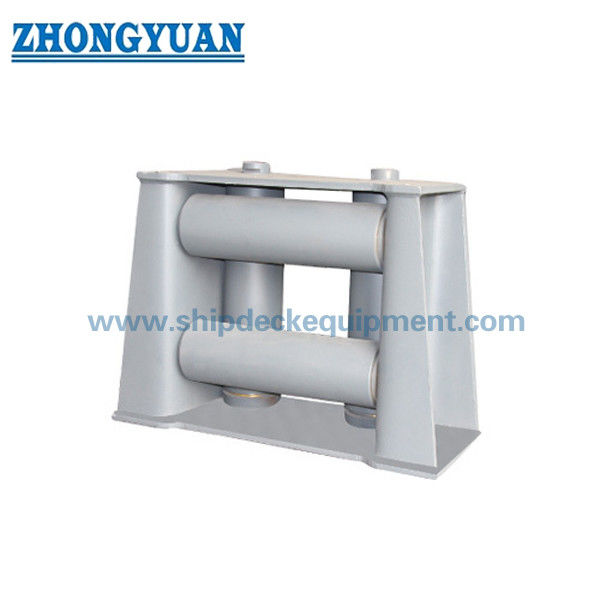

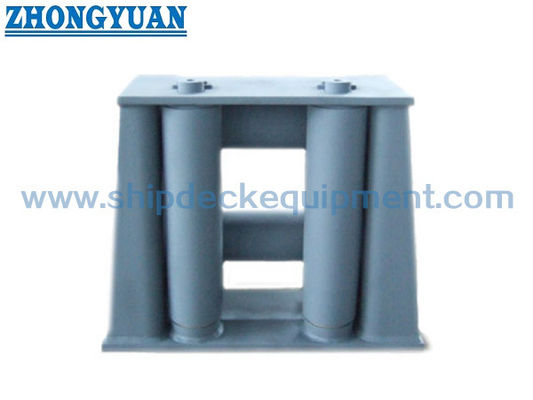

100–320mm Roldana Universal de Cuatro Rodillos | Roldana de Amarre Multidireccional Tipo B CB/T 3062 para Cubierta de Barco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo de modelo: | Tipo B | Materiales: | Acero C-Mn, Acero dulce, Acero inoxidable |
|---|---|---|---|
| Estándar: | CB/T*3062-2011 | Rodillo no.: | 4 rodillos |
| Diámetros de cable de acero: | 14~44mm | Diámetros de cuerda de nailon: | 36~100 mm |
| peso: | 112kg~2441kg | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d |
| Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, la información facilitada por la auto | ||
| Resaltar: | CB/T 3062-2011 cuatro canalizaciones del rodillo,CB/T de acero 3062-2011 cuatro canalizaciones del rodillo,Cubierta de CCS que amarra el equipo |
||
Descripción de producto
100-320 mm Guía de Cabos Universal de Cuatro Rodillos | Guía de Cabos de Amarre Multidireccional Tipo B CB/T 3062 para Cubierta de Barco
Descripción General del Producto
La guía de cabos universal de cuatro rodillos tipo B CB/T 3062 está diseñada para la guía multidireccional de cabos de amarre en cubiertas de barcos.
La estructura consta de dos rodillos verticales y dos horizontales, lo que permite la guía del cabo desde cuatro direcciones con una distribución de carga mejorada.
Es adecuada para condiciones de amarre complejas donde la dirección del cabo varía, proporcionando una reducción del desgaste del cabo y una operación estable.
Perspectiva de Ingeniería (Por qué este diseño)
En condiciones de amarre multidireccional, la carga del cabo no se distribuye uniformemente.
La configuración de cuatro rodillos distribuye la carga en múltiples puntos de contacto, reduciendo el estrés localizado y mejorando la seguridad.
Este diseño también minimiza la flexión y la abrasión del cabo, extendiendo su vida útil.
Especificaciones Rápidas
Configuración de Rodillos: 4 rodillos (2 verticales + 2 horizontales) → Guía multidireccional
Rango de Diámetro de Rodillo: 100-320 mm → Compatibilidad con cabos
Rango de Carga de Trabajo Segura (SWL): 54-533 kN → Referencia de carga
Tipo de Cabo: Cable de acero / nailon / sintético → Amplia aplicabilidad
Material: Acero fundido / acero C-Mn → Resistencia estructural
Tratamiento de Superficie: Sa2.5 + recubrimiento epoxi → Resistencia a la corrosión
Estándar: CB/T 3062-2011 → Cumplimiento de la industria
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante
Parámetros Técnicos Principales (SWL y Tamaño)
| Nominal Tamaño |
Cable de Acero Diámetro del Cabo |
Cabo de Nailon | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Peso (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Validación y Pruebas de Ingeniería
Se realiza un Análisis de Elementos Finitos (FEA) para verificar la resistencia estructural y la distribución de la carga.
Se han realizado pruebas de carga en productos similares para validar el rendimiento de la SWL.
El diseño y la fabricación cumplen con los requisitos de las sociedades de clasificación.
Estructura
Rodillo Superior | Rodillos Horizontales Inferiores | Rodillos Verticales | Eje de Pasador | Cojinete de Casquillo | Estructura del Marco
Comparación de Tipos de Guías de Cabos
Guía de Cabos de 3 Rodillos → Guía direccional estándar para condiciones de carga moderada
Guía de Cabos de 4 Rodillos → Guía multidireccional con mejor distribución de carga y menor estrés en el cabo
Guía de Cabos Abierta → Entrada flexible del cabo, adecuada para ángulos de cabo variables
Guía de Cabos Cerrada → Trayectoria controlada del cabo, evita el escape del cabo bajo carga
Consejo de Selección:
Para condiciones de amarre complejas o guías de cabo multidireccionales, se recomienda la guía de cabos de 4 rodillos.
¿No está seguro de qué tipo de guía de cabos se adapta a su embarcación?
Contáctenos, le recomendaremos la configuración correcta según el tamaño de su cabo, la carga y las condiciones de trabajo.
Optimización Estructural
El sistema de lubricación optimizado garantiza una rotación suave y una operación a largo plazo.
El diseño del cojinete de casquillo mejora la resistencia al desgaste y la eficiencia de transferencia de carga.
El eje de pasador está diseñado como componente principal de soporte de carga.
Opciones de Material y Superficie
Los rodillos se pueden fabricar en acero inoxidable completo o con revestimiento de acero inoxidable para resistencia a la corrosión.
Se puede agregar una capa protectora de material sintético a los rodillos para reducir el desgaste del cabo.
La superficie lisa y pulida protege el cabo y mejora su vida útil.
Guía de Selección
Paso 1 – Seleccionar el tamaño del rodillo → Basado en el diámetro del cabo
Paso 2 – Confirmar el tipo de cabo → Cable de acero / sintético
Paso 3 – Confirmar la dirección del cabo → Requisito multidireccional
Paso 4 – Confirmar el requisito de carga → Consultar SWL
Paso 5 – Confirmar la ubicación de instalación → Posición de la cubierta
¿Necesita ayuda para seleccionar el tamaño o la carga correctos? Contáctenos para soporte de ingeniería.
Atributos Personalizados
Estructura de cuatro rodillos → Control multidireccional
Diseño verificado por FEA → Resistencia confiable
SWL probada → Rendimiento demostrado
Cojinete de casquillo → Rotación suave
Opciones resistentes a la corrosión → Vida útil extendida
Guía de Consulta
Por favor, proporcione el diámetro del cabo, el tipo de cabo, la carga requerida, la posición de instalación y el requisito de certificación.
¿No está seguro de qué modelo se adapta a su embarcación? Contáctenos para soporte de selección de ingeniería.
Cómo Funciona
El cabo pasa a través de múltiples rodillos, distribuyendo la carga y guiando la dirección mientras reduce la fricción y el desgaste.
Aplicaciones
Amarre de barcos | Operaciones de remolcadores | Embarcaciones de apoyo en alta mar | Guía de cabos multidireccional
Certificaciones y Ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante
Dibujo y Fotos
Dibujo de disposición general y fotos del producto disponibles
Pedido
MOQ: 1 Unidad | Entrega: 30-60 días | Personalización disponible
Preguntas Frecuentes
P1: ¿Por qué usar una guía de cabos de cuatro rodillos?
R: Para distribución de carga multidireccional y reducción del desgaste del cabo.
P2: ¿Cómo se verifica la resistencia?
R: A través de análisis FEA y pruebas de carga.
P3: ¿Se pueden personalizar los rodillos?
R: Sí, hay disponibles opciones de acero inoxidable o protección sintética.
