100–320 mm Guía de cabos universal de cuatro rodillos | Tipo B CB/T 3062 para amarre multidireccional
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo de modelo: | Tipo B | Materiales: | Acero C-Mn, Acero dulce, Acero inoxidable |
|---|---|---|---|
| Estándar: | CB/T*3062-2011 | Rodillo no.: | 4 rodillos |
| Diámetros de cable de acero: | 14~44mm | Diámetros de cuerda de nailon: | 36~100 mm |
| Peso: | 112kg~2441kg | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d |
| Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, la información facilitada por la auto | ||
| Resaltar: | CB/T 3062-2011 cuatro canalizaciones del rodillo,CB/T de acero 3062-2011 cuatro canalizaciones del rodillo,Cubierta de CCS que amarra el equipo |
||
Descripción de producto

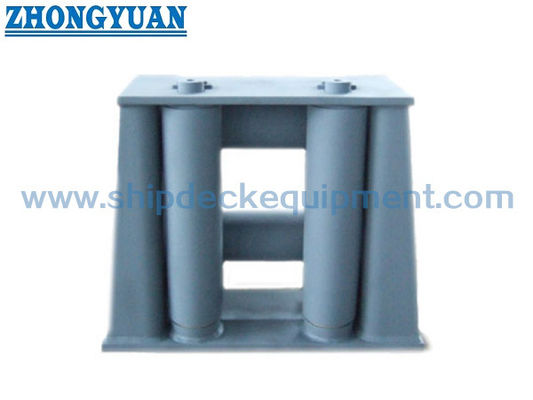

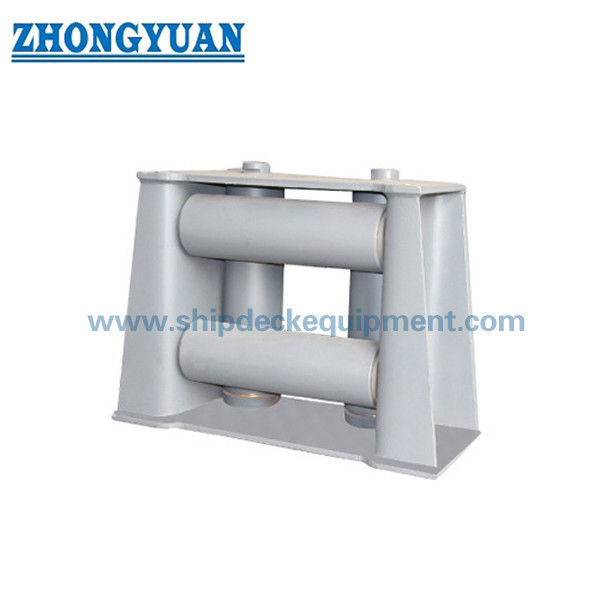

100×320 mm Cuatro rodillos Universal Fairlead CB/T 3062 Tipo B para amarre multidireccional
Resumen del producto
CB/T 3062 El fairlead universal de cuatro rodillos tipo B está diseñado para la guía de cuerdas de amarre multidireccionales en las cubiertas de los buques.
La estructura consta de dos rodillos verticales y dos horizontales, lo que permite la guía de la cuerda desde cuatro direcciones con una mejor distribución de la carga.
Es adecuado para condiciones de amarre complejas donde la dirección de la cuerda varía, proporcionando un desgaste reducido de la cuerda y un funcionamiento estable.
Conocimiento de la ingeniería (Por qué este diseño)
En condiciones de amarre de múltiples direcciones, la carga de la cuerda no se distribuye uniformemente.
La configuración de cuatro rodillos distribuye la carga a través de múltiples puntos de contacto, reduciendo la tensión localizada y mejorando la seguridad.
Este diseño también reduce al mínimo la flexión y la abrasión de la cuerda, prolongando la vida útil.
Especificaciones rápidas
Configuración del rodillo: 4 rodillos (2 verticales + 2 horizontales) → Guía multidireccional
Rango de diámetro del rodillo: 100-320 mm → compatibilidad con las cuerdas
Rango SWL: 54 ∼533 kN → Referencia de carga
Tipo de cuerda: alambre de acero / nylon / sintético → amplia aplicabilidad
Material: acero fundido / acero C-Mn → resistencia estructural
Tratamiento de superficie: Sa2,5 + recubrimiento epoxi → resistencia a la corrosión
La norma: CB/T 3062-2011 → Cumplimiento del sector
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Principales parámetros técnicos (SWL y tamaño)
| En el caso de las Tamaño |
Acero de alambre La cuerda Dia. |
Cuerdas de nylon | El S.W.L (KN) |
B. El trabajo | B1 | B2 | D | H. | H1 | - ¿ Qué? | L1 | L2 | L3 | t | Peso (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Validación y pruebas de ingeniería
El análisis de elementos finitos (FEA) se realiza para verificar la resistencia estructural y la distribución de la carga.
Se han realizado ensayos de carga en productos similares para validar el rendimiento del SWL.
El diseño y la fabricación cumplen los requisitos de la sociedad de clasificación.
Estructura
Rodillo superior. Rodillos horizontales inferiores. Rodillos verticales.
Comparación del tipo Fairlead
3 Roller Fairlead → Guía direccional estándar para condiciones de carga moderada
4 Roller Fairlead → Guía multidireccional con una mejor distribución de la carga y una menor tensión de la cuerda
Tipo abierto Fairlead → Entrada de cuerda flexible, adecuada para ángulos de cuerda variables
Tipo cerrado Fairlead → Trayectoria de la cuerda controlada, evita la fuga de la cuerda bajo carga
Consejo de selección:
Para condiciones de amarre complejas o para cables de cuerda de múltiples direcciones, se recomienda el uso de 4 ruedas de cables.
¿No está seguro de qué tipo de pista se adapta a su barco?
Póngase en contacto con nosotros, recomendaremos la configuración correcta en función del tamaño de su cuerda, carga y condiciones de trabajo.
Optimización estructural
El sistema de lubricación optimizado garantiza una rotación suave y un funcionamiento a largo plazo.
El diseño del rodamiento de arbusto mejora la resistencia al desgaste y la eficiencia de transferencia de carga.
El eje del alfiler está diseñado como componente de carga principal.
Opciones de material y superficie
Los rodillos pueden fabricarse en acero inoxidable o revestimiento de acero inoxidable para su resistencia a la corrosión.
Se puede añadir una capa de protección de material sintético a los rodillos para reducir el desgaste de las cuerdas.
La superficie lisa del suelo protege la cuerda y mejora su vida útil.
Guía de selección
Paso 1 Seleccione el tamaño del rodillo → Basado en el diámetro de la cuerda
Paso 2 Confirmar el tipo de cuerda → alambre de acero / sintético
Paso 3 Confirmación de la dirección de la cuerda → Requisito de múltiples direcciones
Paso 4 Confirmación del requisito de carga → referencia SWL
Paso 5 Confirmación de la ubicación de la instalación → Posición de la cubierta
¿Necesita ayuda para seleccionar el tamaño o la carga adecuados?
Atributos personalizados
Estructura de cuatro rodillos → Control de múltiples direcciones
Diseño verificado por la FEA → Resistencia fiable
SWL probado → rendimiento comprobado
Rodamiento del arbusto → Rotación suave
Opciones resistentes a la corrosión → Vida útil prolongada
Guía de consulta
Indique el diámetro de la cuerda, el tipo de cuerda, la carga requerida, la posición de instalación y el requisito de certificación.
Si no está seguro de qué modelo le conviene, póngase en contacto con nosotros para ayuda de ingeniería.
Cómo funciona
La cuerda pasa a través de múltiples rodillos, distribuyendo la carga y la dirección de guía al tiempo que reduce la fricción y el desgaste.
Aplicaciones
Amarración de buques. Operaciones de remolque. Buques de apoyo en alta mar. Guía de cuerdas multidireccionales.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Dibujo y fotos
Disponible el dibujo de la disposición general y las fotos del producto
Ordenar
MOQ: 1 Unidad. Entrega: 30 60 días. Personalización disponible.
Preguntas frecuentes
P1: ¿Por qué usar cuatro rodillos de fairlead?
R: Para la distribución de la carga en múltiples direcciones y el desgaste reducido de las cuerdas.
P2: ¿Cómo se verifica la resistencia?
R: A través del análisis de FEA y pruebas de carga.
P3: ¿Se pueden personalizar los rodillos?
R: Sí, hay opciones de protección de acero inoxidable o sintética.
