Top de cadena de ancla tipo rodillo para cadena de 42-132 mm | CB/T 3844-2000
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | GB/T 3844-2000 | Tipo: | Tipo de palanca de rodillo |
|---|---|---|---|
| Tamaño de cadena: | 42-132 mm | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular, acero forjado |
| Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, la información facilitada por la auto | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d |
| Resaltar: | tapón de la cadena de la palanca del rodillo,Tapón marino de la cadena de la palanca del rodillo,Nave de GB/T 3844-2000 que amarra el equipo |
||
Descripción de producto
Tipo de rodillo del anclaje del tapón de la cadena para 42 ¢ 132 mm de la cadena.
Resumen del producto
The CB/T 3844-2000 roller-type anchor chain stopper is a deck-installed chain-holding device used in ship anchoring arrangements to secure the anchor chain and transfer chain forces into the ship structure while reducing the static holding load carried by the windlassNormalmente se instala en la línea de la cadena de anclaje entre el tubo de anclaje y la tubería de aire.
Esta página cubre los tamaños nominales 44132 para 42132 mm de cadenas de anclaje de grado 1, grado 2 y grado 3 en el marco de CB/T 3844-2000.La revisión de 2000 utiliza un cuerpo de placa de acero soldado extendido a la cubierta para soldadura directa y refuerza las placas laterales en el área de empuje de la hoja del tapónLa altura final del tapón de la cadena, el ángulo de entrada/salida de la cadena y la alineación de la línea de la cadena deben comprobarse con la disposición del recipiente y el dibujo de instalación aprobado.
Especificaciones rápidas
• Tipo de producto: tapón de cadena de anclaje de tipo rodante → fija la cadena de anclaje en la línea de anclaje y reduce la carga de retención que soporta el cabrestante.
• Norma técnica: CB/T 3844-2000 → norma actual de la industria marítima china para tapones de cable tipo rodillo; aplicable a las cadenas de anclaje de grado 1, 2 y 3 de 42 a 132 mm.
• Rango de diámetros de la cadena: 42132 mm a través de los tamaños nominales 44132 → seleccione el tamaño nominal del diámetro real de la cadena de anclaje y el dibujo del recipiente.
• Verificación de la carga: CB/T 3844-2000 incluye una guía de comprobación de resistencia y cargas de ensayo especificadas → cualquier 80% de la declaración de carga mínima de ruptura de la cadena debe tratarse como base de diseño/verificación,no como producto SWL.
• Cuchillo del tapón y eje del rodillo: the standard specifies component material requirements and requires the roller shaft and stopper blade to be normalized before machining → final material grade and any project substitution should be confirmed.
• Placas laterales reforzadas: la revisión de 2000 refuerza las placas laterales de la carrocería en el área de empuje de la hoja del tapón → mejora la transferencia local de carga a la carrocería soldada y a la estructura de la cubierta.
• Roller y lubricación: las piezas giratorias se engrasan y el rodillo ensamblado debe girar libremente con un posicionamiento preciso → apoya el movimiento y el mantenimiento de la cadena.
• Protección de superficies: la norma original especifica una capa de primer antirruda seguido de un revestimiento bituminoso, con grasa en las partes giratorias → epoxi,la galvanización u otros sistemas de recubrimiento modernos son alternativas específicas del proyecto.
Principales parámetros técnicos
|
El día nominal. |
El Dia de la Cadena. |
- ¿ Qué? |
B. El trabajo |
D |
h1 / h2 |
Peso (kg) |
|---|---|---|---|---|---|---|
| 44 | Entre 42 y 44 | 1000 | 380 | 484 | 392 / 281 | 274 |
| 48 | 46 ~ 48 | 1050 | 446 | 528 | 414 / 306 | 351 |
| 52 | Entre 50 y 52 | 1100 | 510 | 572 | 440 / 338 | 451 |
| 56 | 54 ~ 56 | 1150 | 556 | 600 | 460 / 354 | 536 |
| 60 | Entre 58 y 60 | 1200 | 610 | 620 | 490 / 378 | 651 |
| 64 | Entre 62 y 64 | 1250 | 666 | 640 | 520 / 400. | 753 |
| 68 | 66 ~ 68 | 1300 | 732 | 680 | Se trata de: | 939 |
| 73 | 70 ~ 73 | 1350 | 800 | 730 | 580 / 460 | 1178 |
| 78 | 76 ~ 78 | 1400 | 865 | 780 | 630 / 490 | 1422 |
| 84 | Entre 81 y 84 | 1460 | 940 | 840 | 670 / 530 | 1758 |
| 90 | 87 ~ 90 años | 1540 | 1030 | 900 | 720 / 570 | 2171 |
| 95 | 92 a 95 años | 1600 | 1080 | 950 | 760 / 610 | 2567 |
| 102 | 97 ~ 102 | 1680 | 1150 | 1020 | 800 / 650 | 2755 |
| 107 | 105 ~ 107 | 1750 | 1210 | 1070 | 860 / 690 | 3640 |
| 114 | El número de personas afectadas es: | 1820 | 1270 | 1140 | 910 / 740 | 4302 |
| 122 | 117~122 | 1880 | 1340 | 1220 | 980 / 790 | 5326 |
| 132 | 124~132 | 1960 | 1440 | 1320 | 1060 / 860 | 6244 |
Guía de selección e investigación
Paso 1: Confirmar el tapón de la cadena de anclaje de tipo rodante CB/T 3844-2000 y el tamaño nominal 44132 de acuerdo con el diámetro real de la cadena de anclaje.
Paso 2: Proporcionar la posición de instalación del recipiente, la disposición del tubo entre el cabestrillo y el cabestrillo, el ángulo de entrada de la cadena y el ángulo de salida de la cadena para que pueda comprobarse la altura y la alineación de la cadena.
Paso 3: Confirmar el grado de la cadena de anclaje, la carga mínima de ruptura, la base de carga de diseño / prueba requerida y el requisito de clasificación.
Paso 4: Confirmar los materiales de los componentes y cualquier equivalente moderno aprobado para el cuerpo soldado, las placas laterales reforzadas, la hoja del tapón, el rodillo, el eje del rodillo, los arbustos, los alfileres y las partes relacionadas.
Paso 5: Confirmar el sistema de protección de la superficie, el requisito de lubricación, el alcance de la inspección / END, el requisito del certificado del fabricante o de la clase, la cantidad, el destino de entrega y el tiempo de entrega requerido.
Paso 6: Proporcionar el dibujo GA, el dibujo de instalación, las fotos de referencia o la información de la muestra de reemplazo cuando el tapón de la cadena sea para un proyecto de reparación o adaptación.
Estructura
Deck-Mounted Welded Steel-Plate Body | Roller | Roller Shaft | Stopper Blade / Lever | Reinforced Side Plates at Blade Thrust Area | Bush / Pin Components | Direct Deck-Welded Base | Greased Rotating Parts
Ventajas de la cadena de anclaje, fabricación e ingeniería
• Cuerpo de cubierta de soldadura directa → la revisión de 2000 amplía el cuerpo de placa de acero a la cubierta, simplificando la interfaz de instalación estándar en comparación con la disposición anterior.
• Área de empuje reforzada de la cuchilla → el refuerzo local de la placa lateral se concentra donde la cuchilla del tapón transfiere la fuerza de la cadena al cuerpo.
• Funcionamiento controlado del rodillo → el rodillo ensamblado debe girar libremente y estar posicionado con precisión; las partes giratorias se lubrican con grasa.
• Control del tratamiento térmico → la norma exige que el eje del rodillo y la hoja del tapón se normalicen antes del mecanizado; se debe aprobar cualquier material / vía de tratamiento térmico alternativo.
• La geometría de la instalación importa → La altura del tapón de la cadena y los ángulos de entrada/salida de la cadena deben alinear correctamente la cadena con el rodillo y la hoja del tapón y evitar la carga lateral no deseada.
• Prueba de carga estándar → el tapón se somete a la carga de ensayo especificada durante 5 minutos, después de lo cual los componentes principales no deben presentar grietas ni deformaciones;esta carga de ensayo no es el mismo término que SWL.
• Base de inspección → condición visual, calidad de la soldadura, verificación de las propiedades del material y funcionamiento del rodillo son controles estándar; pruebas adicionales de ECM y de clase se realizan según los requisitos del proyecto.
Atributos personalizados
• Norma: CB/T 3844-2000 → norma actual de tapón de cable tipo rodillo para cadenas de anclaje de grado 1 / 2 / 3 de 42 ‰ 132 mm.
• Tipo: Tapón de cadena de anclaje de tipo rodante / palanca de rodante → Equipo de sujeción de cadena instalado en cubierta para sistemas de anclaje de buques.
• Tamaño nominal: 44132 → seleccionar entre el diámetro real de la cadena de anclaje que se muestra en la tabla estándar.
• Tamaño de la cadena: 42~132 mm, grado 1 / 2 / 3 → otros tamaños requieren otro diseño o norma aprobada.
• Base de carga: control de resistencia CB/T + carga de ensayo especificada → una referencia de la cadena-MBL del 80% no debe publicarse como SWL del producto.
• Cuchilla de tapones / eje de rodillos: el material específico del componente y el tratamiento térmico → ambos se normalizan antes del mecanizado.
• Refuerzo de la placa lateral: concentrado en el área de empuje de la hoja del tapón → apoya la transferencia local de carga hacia el cuerpo.
• Datos de instalación: se requiere el ángulo de entrada/salida de la cadena y la posición de instalación → confirma la altura del tapón y la geometría de la cadena.
• Base de materiales: cuerpo de placa de acero soldado con materiales específicos de los componentes → para los equivalentes modernos se requiere la aprobación del proyecto.
• Protección de la superficie: primer estándar + recubrimiento bituminoso con piezas giratorias engrasadas → los recubrimientos modernos son específicos del proyecto.
• Certificación: según los requisitos del proyecto → certificados de fabricantes/materiales y asistencia a clases dependen del alcance del pedido.
Cómo funciona
La cadena de anclaje entra en el tapón → el rodillo guía la línea de la cadena → la hoja del tapón / la palanca involucra la cadena → el cuerpo reforzado transfiere la carga a la cubierta → la carga de retención del parabrisas se reduce
Aplicaciones
Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects
Certificaciones y ventajas
Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

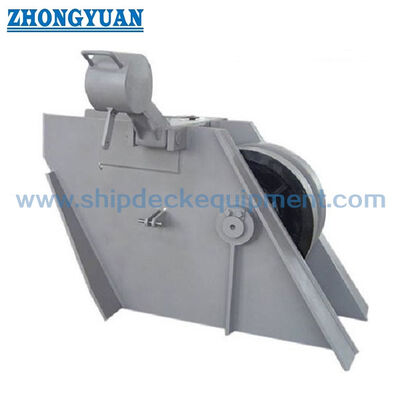

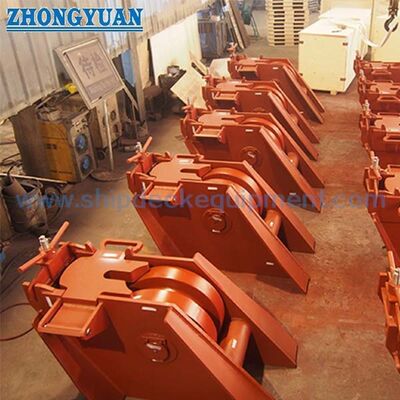

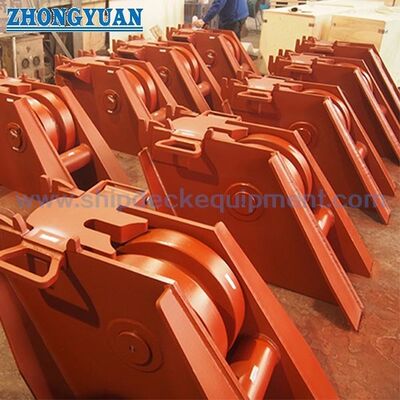

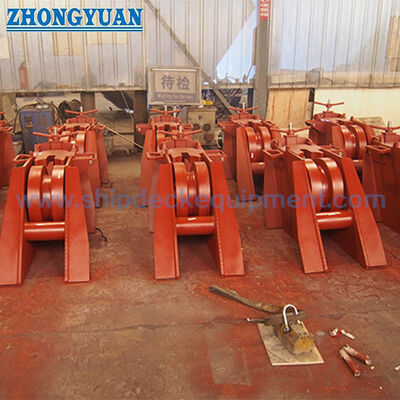

Dibujo y fotos
Preguntas frecuentes
P1: ¿Qué información se necesita para confirmar la altura del tapón de cadena?
A1: Proporcionar la posición de instalación, los ángulos de entrada/salida de la cadena, la relación entre el tubo y el gancho.fundamento de la cubierta y el diámetro real de la cadena para que la altura de la cadena y el compromiso de la hoja del tapón se puedan verificar.
P2: ¿Es el 80% de la carga mínima de ruptura de la cadena de anclaje un producto SWL?
A2: No CB/T 3844-2000 utiliza guías de comprobación de resistencia y cargas de ensayo especificadas.la terminología final sigue la base del diseño aprobado.
P3: ¿Qué puntos de calidad y inspección estándar deben comprobarse?
A3: Compruebe el estado de la superficie y la soldadura, la conformidad del material, el funcionamiento libre/preciso del rodillo y el ensayo de carga de 5 minutos especificado.Los componentes principales no deben presentar grietas ni deformaciones..
