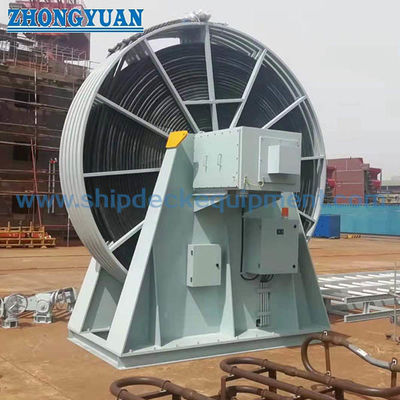

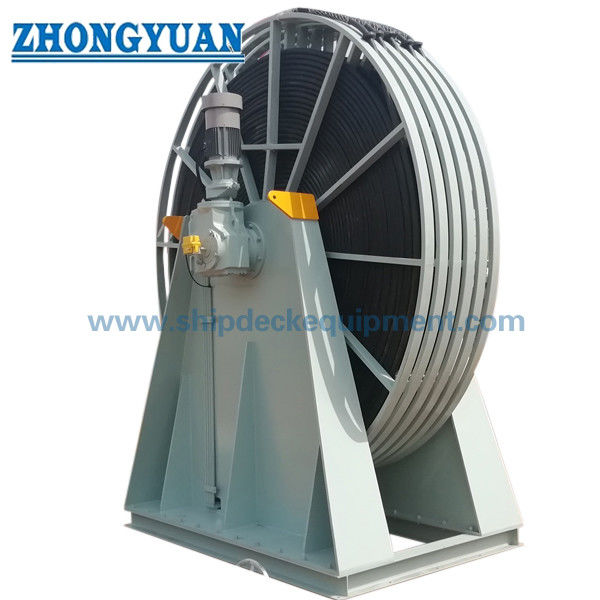

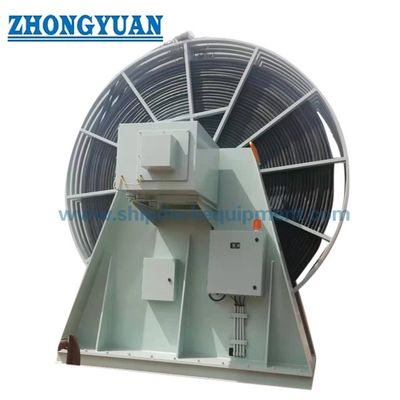

Sistema de Carrete de Cable de Energía de Costa de Bajo Voltaje para Conexión de Costa a Barco
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Reel de cable eléctrico |
| Documento: | Electric Shore Cable Reel....pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | to be quoted case by case |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según la oferta. |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | 1,000pc/año |
|
Información detallada |
|||
| Resaltar: | Reel de cable de energía terrestre,Reel de cable de baja tensión,Reel de cable eléctrico |
||
|---|---|---|---|
Descripción de producto
Sistema de bobinas de cable de energía de baja tensión para conexión en tierra de buques
Resumen del producto
Sistema avanzado de gestión de cables de energía terrestre con control PLC, tensión constante y arquitectura de control compatible con la ciberseguridad.
Diseñado para el manejo seguro de cables entre el buque y la costa con retracción y liberación automáticas.
Especificaciones rápidas
- Tipo de cable: 3×185+1×95+4×2.5 → Define la capacidad de potencia
- Duración del cable: 50 m → Alcance de funcionamiento
- Corriente nominal: 350 A → Capacidad de potencia
- Voltagem: hasta 690V → Compatibilidad del sistema
- Protección: IP56 → Durabilidad en el mar
- Control: Sistema PLC → Automatización inteligente
- Control de tensión: tensión constante → evita daños en el cable
- Monitoreo: visualización + contador de longitud → retroalimentación en tiempo real
- Ciberseguridad: cumple con los últimos estándares → Garantiza la seguridad del sistema
- Sistema de guía: marco de guía de cable extensible → admite una liberación suave del cable
- Norma: IEC 80005-3 → Cumplimiento de la energía en tierra
Principales parámetros técnicos
Solo para referencia, puede ser personalizado
| Componente | Especificación |
| Potencia del motor | 2.2 kW |
| Válvula de tensión | Los demás |
| Velocidad | Las demás partidas de la caja: |
| Proporción de reducción | 146:1 |
| Torque de trabajo | Las medidas de seguridad |
| Duración del cable | 50 metros |
| Diámetro del cable | ≤ 65 mm |
| Anillo de deslizamiento | El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Protección | Protección IP56 |
Guía de selección
Paso 1: especificación del cable → requerimiento de energía
Paso 2 Duración → Distancia de atraque
Paso 3 Capacidad de corriente → de carga
Paso 4 → Automatización → PLC + tensión
Paso 5: Seguridad → Requisito de ciberseguridad
Paso 6 Instalación → A bordo/en tierra
Estructura y componentes
Carrete de cable. Motor y reductor. Sistema PLC. Anillo deslizante.
Atributos personalizados
- Control del PLC → Sistema inteligente
- Tensión constante → Protección del cable
- Seguridad cibernética → Sistema de control seguro
- Cuadro de guía extensible → Despliegue suave del cable
- Monitoreo → Muestra + contador
- IEC 80005-3 → Cumplimiento de las normas
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Guía de consulta
Proporcionar las especificaciones de cable, longitud, corriente, automatización y requisitos de ciberseguridad.
Cómo funciona
El PLC monitorea la tensión y controla el motor. El marco de guía extensible asegura la liberación y alineación suaves del cable.
Aplicaciones
Energía en tierra puertos inteligentes terminales de contenedores atraque en alta mar
Certificaciones y ventajas
Conforme a la IEC + conforme a la ciberseguridad; control automático de tensión, operación segura, monitoreo inteligente.
Dibujo y fotos
Dibujo de GA. Diagrama eléctrico
Información sobre los pedidos
MOQ:1. Entrega: 120 días
Preguntas frecuentes
P1: ¿Por qué se requiere ciberseguridad para el sistema de bobinas de cable?
R: La ciberseguridad garantiza que el sistema de control PLC y las interfaces de comunicación estén protegidos contra el acceso no autorizado y los ataques cibernéticos.Esto es esencial para los modernos sistemas de energía portuaria y terrestre inteligentes para evitar interrupciones operativas, violaciones de datos, o interferencias maliciosas de control.
P2: ¿Cuál es la función del sistema de tensión constante?
R: El sistema de tensión constante ajusta automáticamente la longitud del cable durante el movimiento del buque (marea, viento, deriva), evitando la tensión excesiva o el flojo.Esto protege el cable de daños y garantiza un suministro de energía continuo y seguro.
P3: ¿Cuál es el papel del acoplamiento de histeresis?
R: El acoplamiento de histeresis proporciona una transmisión suave del par y absorbe las cargas de choque, lo que garantiza una retracción y liberación estables del cable mientras protege el motor y la caja de cambios.
P4: ¿Por qué se requiere un marco de guía de cable extensible?
R: El marco de guía de cable extensible asegura una alineación adecuada del cable durante el despliegue y la recuperación.especialmente cuando la posición del buque cambia.
P5: ¿Puede el sistema funcionar automáticamente sin intervención manual?
R: Sí. Con control PLC, sensores de tensión y monitoreo de longitud, el sistema puede controlar automáticamente la retracción y liberación de cables, reduciendo la carga de trabajo de la tripulación y mejorando la seguridad operativa.
P6: ¿El sistema cumple con las normas internacionales de energía terrestre?
R: Sí. El sistema cumple con las normas IEC/ISO/IEEE 80005-3 y puede diseñarse para cumplir con los requisitos de la sociedad de clasificación, como CCS, ABS, DNV y LR.
P7: ¿Qué funciones de vigilancia están incluidas?
R: El sistema incluye la monitorización en tiempo real de la longitud del cable, la tensión y el estado operativo a través de una pantalla de visualización, lo que garantiza un funcionamiento seguro y controlado.
