70 ′′132mm Bar Roller Chain Stopper JIS F2031 Anclaje de la cadena de carga para el barco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | JIS F2031-1998 | Tipo: | Tipo de trinquete de rodillo |
|---|---|---|---|
| Tamaño de cadena: | 70-132 milímetros | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular, acero forjado, |
| Tratamiento superficial: | Arenado a S2.5 + una capa de imprimación epoxi, tratamiento de superficie personalizado disponible. | Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Otros: | Se puede personalizar según solicitud del astillero. | Peso401 a 2900 kg;: | 932 a 4840 kilogramos |
| Tamaño nominal:: | 73 - 132 | ||
| Resaltar: | JIS F2031 Tapón para cables de cadena,Equipo de amarre de buques tapones de cable de cadena,Tipo de barril de rodillo Tapón de cable de cadena |
||
Descripción de producto

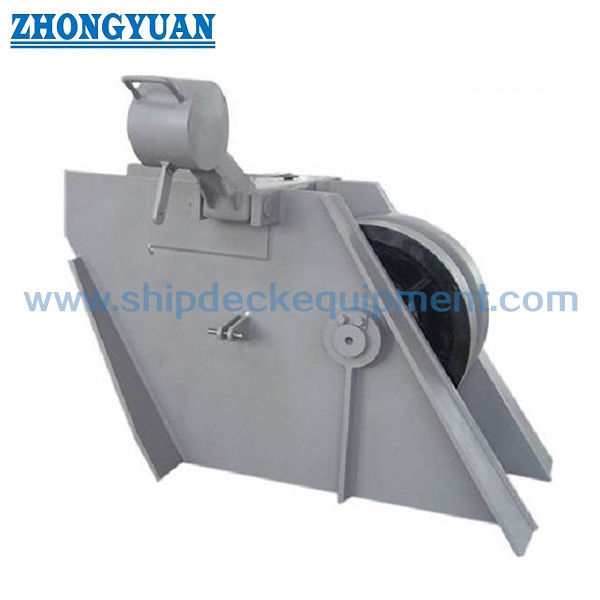

70-132mm Tope de cadena de rodillo | JIS F2031 Retención de carga de cadena de ancla para barcos
Descripción del producto
El tope de cadena tipo barra de rodillo es un componente de seguridad crítico en los sistemas de anclaje, utilizado para sujetar la cadena del ancla y transferir la carga del molinete a la estructura del barco.
Diseñado de acuerdo con JIS F2031-1998, presenta un mecanismo de rodillo y trinquete para un bloqueo fiable de la cadena bajo carga.
El diseño considera el ángulo de avance de la cadena desde el escobén hasta el molinete, asegurando un acoplamiento suave y una carga de impacto reducida.
Especificaciones rápidas
- Tamaño de cadena: 70-132 mm → Define la compatibilidad de la cadena de ancla
- Estándar: JIS F2031-1998 → Cumplimiento del diseño marino
- Función: Retención de carga → Transfiere la carga del molinete
- Placa lateral: Reforzada → Mejora la resistencia estructural
- Trinquete: Acero forjado → Alta dureza y resistencia al desgaste
- Cojinete: Casquillo de cobre → Mejora la durabilidad
- Eje del rodillo: Lubricado → Reduce el desgaste
- Operación: Contrapeso / Cilindro hidráulico → Permite la apertura y cierre del trinquete pesado
- Material: Acero de alta resistencia → Rendimiento de alta resistencia
- Opcional: Gancho de cadena → Función de sujeción adicional
Parámetros técnicos principales
| Nº. | Diámetro de la cadena de ancla aplicable | Marco lateral del cuerpo | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Nº. | Rodillo | Eje del trinquete | Eje del rodillo | Cojinete | Arandela | Pata de soldadura | Referencia | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Masa calculada (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Guía de selección
Paso 1 - Seleccionar tamaño de cadena → 70-132 mm según la cadena de ancla
Paso 2 - Confirmar requisito de carga → Debe coincidir con la carga del ancla
Paso 3 - Confirmar ángulo de la cadena (entrada/salida) → Asegurar la alineación con el escobén y el molinete
Paso 4 - Confirmar altura y longitud → Ajustar al diseño de la cubierta y al espacio de instalación
Paso 5 - Cilindro hidráulico opcional → Para operación de alta resistencia y seguridad
Paso 6 - Gancho de cadena opcional → Requisito de sujeción adicional
Estructura y componentes
Placa lateral reforzada | Rodillo | Trinquete forjado | Eje lubricado | Cojinete de casquillo de cobre | Contrapeso | Cilindro hidráulico (opcional)
Atributos personalizados
- Tamaño de cadena: 70-132 mm → Compatibilidad
- Función de carga: Retención de ancla → Seguridad
- Placa lateral: Reforzada → Resistencia
- Trinquete: Forjado → Resistencia al desgaste
- Cojinete: Casquillo de cobre → Durabilidad
- Operación: Contrapeso / Hidráulico → Fácil manejo
- Material: Acero de alta resistencia → Alta resistencia
- Opcional: Gancho de cadena → Bloqueo adicional
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Guía de consulta
Proporcione el tamaño de la cadena, el ángulo de avance de la cadena, las dimensiones de la cubierta, el requisito de carga y el método de operación preferido (manual o hidráulico).
Cómo funciona
La cadena del ancla pasa sobre el rodillo y es bloqueada por el trinquete. El contrapeso o el cilindro hidráulico ayudan a la apertura y cierre, asegurando una operación segura y eficiente.
Aplicaciones
Sistema de anclaje de barcos | Retención de cadena de alta resistencia
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante; estructura reforzada, trinquete forjado, operación asistida por hidráulica, alineación optimizada de la cadena.
Dibujo y fotos

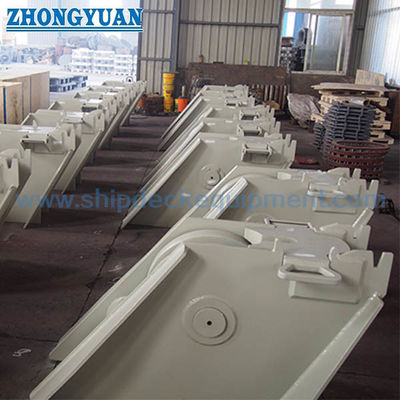

Dibujo general | Diseño de instalación | Fotos del producto
Pedido
MOQ: 1 | Entrega: 60-120 días | Personalización disponible
Preguntas frecuentes
P1: ¿Cómo se opera el trinquete pesado?
R: Se puede operar con contrapeso o cilindro hidráulico para un manejo más seguro y fácil.
P2: ¿Por qué usar un trinquete forjado?
R: Proporciona mayor dureza, resistencia al desgaste y una vida útil más larga.
P3: ¿Qué parámetros se requieren para la selección?
R: El tamaño de la cadena, el ángulo de avance de la cadena, el espacio de la cubierta y el requisito de carga son factores clave.
P4: ¿Por qué se requiere un tope de cadena en el sistema de anclaje?
R: Transfiere la carga del ancla del molinete a la estructura del barco, protegiendo el molinete de la carga pesada continua.
P5: ¿Qué hace que este tope sea adecuado para operaciones de alta resistencia?
R: Las placas laterales reforzadas, el trinquete forjado y los cojinetes de casquillo de cobre garantizan alta resistencia, resistencia al desgaste y una larga vida útil.
