17–36mm Cadena de ancla tipo barra | JIS F2023 para amarre de embarcaciones pequeñas
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | JIS F2023-1976 | Tipo: | Tipo de la barra |
|---|---|---|---|
| Tamaño de cadena: | 17-36mm | Materiales: | Fundición de acero, forja de acero, |
| Tratamiento superficial: | Arenado a S2.5 + una capa de imprimación epoxi, tratamiento de superficie personalizado disponible. | Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Otros: | Se puede personalizar según solicitud del astillero. | Peso401 a 2900 kg;: | 17 a 92 kilos |
| Tamaño nominal:: | 19 - 36 | ||
| Resaltar: | JIS F 2031 Parche de las cadenas de anclaje |
||
Descripción de producto
17 ¢ 36mm Tipo de barra del tapón de la cadena de anclaje JIS F2023 para embarcaciones pequeñas amarre
Resumen del producto
El tapón de la cadena de anclaje tipo barra JIS F2023 es un dispositivo de anclaje compacto diseñado para cadenas de pequeño tamaño.
Se utiliza principalmente en buques pequeños, barcazas y pontones para sostener cadenas de anclaje y compartir carga con la lanza.
Fabricado en acero fundido con procesos de fundición e inspección controlados, garantiza un rendimiento fiable para detener la cadena.
El diseño garantiza un adecuado enlace entre la cadena y el perro, logrando un bloqueo eficaz y seguro de la cadena.
Especificaciones rápidas
- Tamaño de la cadena: 17×36 mm → Define la compatibilidad de la cadena de anclaje para buques pequeños
- Estándar: JIS F2023-1976 → Norma de cumplimiento marítimo
- Tipo: Tipo de barra → Diseño compacto sin rodillos
- Función: Parado de la cadena → Carga de las acciones con el columpio
- Instalación: Soldado / cerrado → Instalación de cubierta flexible
- Material: Acero fundido / piezas forjadas → Fortaleza y durabilidad
- Inspección: MT + UT → Garantiza la calidad de la fundición y la soldadura
- Superficie: Sa2,5 + Primer → Protección contra la corrosión
- Aplicación: Buques pequeños → Solución de anclaje rentable
Principales parámetros técnicos
| Número | 19 | 22 | 25 | 28 | 32 | 36 |
| Diámetro de la cadena de anclaje aplicada | 17 ~ 19 | 20 ~ 22 años | Entre 23 y 25 | Entre 26 y 28 | Entre 30 y 32 | 34 ~ 36 |
| A. No | 190 | 216 | 241 | 270 | 305 | 342 |
| B. El trabajo | 270 | 310 | 345 | 385 | 435 | 490 |
| C. Las | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Peso (en kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Guía de selección
Paso 1 Seleccione el tamaño de la cadena → 1736 mm según la cadena de anclaje
Paso 2 Confirmar el tipo de buque → Pequeño barco, barcaza o pontón
Paso 3 Confirmar el método de instalación → Base soldada o atornillada
Paso 4 Confirmar el ángulo de conducción de la cadena → Base opcional para que coincida con la alineación de la tubería y el windlass
Paso 5: Confirmación del requisito de calidad → Inspección MT + UT para las piezas de soldadura
Paso 6 Confirmar el tratamiento de superficie → Primer de fábrica o recubrimiento personalizado
Estructura y componentes
Cuerpo de acero fundido Mecanismo de bloqueo tipo barra Perro forjado Base reforzada Base de montaje opcional
Atributos personalizados
- Tamaño de la cadena: 1736 mm → Compatibilidad con buques pequeños
- Función: Parado de la cadena → Compartición de la carga con el columpio
- Perro: Forjado → Asegura resistencia al desgaste y resistencia
- Base: Soldada / cerrada → Instalación flexible
- Alineación: Base ajustable → Ángulo de la cadena de coincidencias
- Inspección: MT + UT → Control de calidad
- Superficie: recubierta → protección contra la corrosión
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Guía de consulta
Indicar el tamaño de la cadena, el tipo de recipiente, el método de instalación, la condición del ángulo de la cadena y el requisito de revestimiento.
Cómo funciona
La cadena de anclaje está bloqueada por la barra y el mecanismo del perro. El tapón sostiene la cadena y transfiere parte de la carga del gancho, asegurando un anclaje seguro.
Aplicaciones
Naves pequeñas. Barcas. Pontos. Sistemas de anclaje ligeros.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes; diseño rentable, bloqueo confiable de la cadena, calidad de fundición controlada, instalación adaptable.
Dibujo y fotos

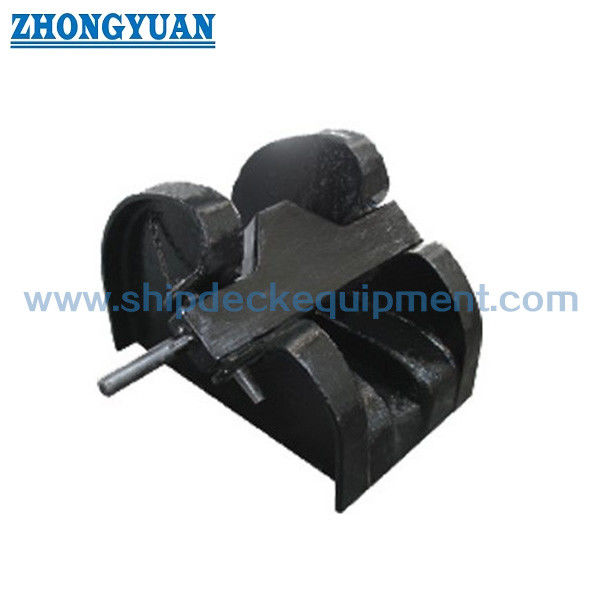

Dibujo de GA. Fotos del producto
Ordenar
MOQ: 1 unidad. Tiempo de entrega: 30 60 días. Personalización disponible.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el tipo de barras y el tipo de rodillos?
R: El tipo de barra es más simple y adecuado para cadenas pequeñas, mientras que el tipo de rodillo se utiliza para cadenas más grandes con un funcionamiento más suave.
P2: ¿Cómo garantizar el compromiso adecuado de la cadena?
R: El diseño garantiza la coincidencia entre la cadena y el perro, y la alineación adecuada debe confirmarse durante la instalación.
P3: ¿Se puede ajustar la instalación para el ángulo de la cadena?
R: Sí, se puede añadir una base opcional para que coincida con el ángulo de conducción de la tubería de Hawse y de la cadena de windlass.
