Top de cadena de ancla tipo perro atornillado para cadena de 17-68 mm | Tipo JIS F 2002, acero fundido o hierro dúctil

Encaje de cadena de anclaje de tipo perro para una cadena de 17 ¢ 68 mm. Tipo JIS F 2002, acero fundido o hierro dúctil

Resumen del producto

Este tapón de cadena de anclaje de tipo perro atornillado utiliza el concepto dimensional y de disposición de la pista del compressor de cable de cadena de tipo perro JIS F 2002,mientras que la carrocería puede ser suministrada en acero fundido o hierro dúctil en lugar de la base de material original de hierro fundido grisLa unidad incorpora una cadena, un perro con bisagras, una bisagra y un pin de bloqueo, y se instala en una base preparada por tornillos en lugar de soldar directamente el cuerpo del tapón a la estructura de la cubierta..

La base atornillada es una característica clave para los proyectos en los que el tapón completo puede necesitar ser removido para inspección, reparación o reemplazo.La serie de tamaños suministrada cubre los tamaños nominales 19 a 68 para cadenas de anclaje de 17 a 68 mm., con una disposición de las vías de las clases A y B seleccionada de acuerdo con el paso requerido de los ejes de unión/ejes de Kenter.Debido a que el material de la carrocería ofrecida se cambia de la base de material estándar original, la calidad final del material, los tornillos de los cimientos, la idoneidad estructural, la base de carga, el alcance de la inspección y la aceptación deben seguir el dibujo y la especificación del proyecto aprobados.

Especificaciones rápidas

• Instalación: el montaje con pernos → permite quitar el tapón completo sin cortar el cuerpo de los cimientos de la cubierta, sujeto al diseño aprobado del perno y el cimiento.

• Base del diseño: geometría del compresor de cable de cadena tipo JIS F 2002 → utilizado como referencia de dimensiones y disposición heredada en lugar de una afirmación de conformidad del material sin cambios.

• Opciones de material de carrocería: acero fundido o hierro dúctil → grado exacto, propiedades mecánicas y certificación del material a confirmar para el proyecto.

• Rango de dimensiones nominales: 19 a 68 → corresponde a los diámetros de las cadenas de anclaje aplicables de 17 a 68 mm en la tabla de dimensiones suministrada.

• Disposición de las clases: Clase A / Clase B → seleccionada de acuerdo con la orientación requerida de la unión o de los grilletes de Kenter a través de la cadena.

• Disposición de funcionamiento: perro con bisagras + alfiler de bloqueo → proporciona una sujeción mecánica directa a través de la cadena después de que la cadena se coloca.

• Interfaz de los cimientos: el cuerpo, los tornillos, la placa de los cimientos y el refuerzo local de la cubierta forman el camino de transferencia de carga → todo debe comprobarse en el dibujo de instalación aprobado.

• Masa de referencia:Los valores originales de diseño heredado se conservan solo en la referencia de ingeniería de fondo → la masa del producto final debe volver a calcularse / confirmarse para el cuerpo de acero fundido o de hierro dúctil seleccionado..

Principales parámetros técnicos

Dimensiones de selección e instalación del núcleo de la serie de dimensiones de tipo JIS F 2002 suministrada.

Guía de selección e investigación

• Paso 1: Confirmar la disposición de perros atornillados de tipo JIS F 2002, tamaño nominal 19 a 68, y clase A o clase B de acuerdo con el paso de grilletes requerido.

• Paso 2: Proporcionar el diámetro de la cadena de anclaje, el grado de la cadena si se conoce, los detalles de unión / cadenas de Kenter, la posición de la línea central de la cadena y la orientación requerida de las cadenas a través de la vía.

• Paso 3: Confirmar el material de la carrocería: acero fundido o hierro dúctil.

• Paso 4: Proporcione el dibujo de la base aprobado que muestre el patrón del orificio del perno, la especificación del perno, la placa de la base, el refuerzo de la cubierta, la altura de la instalación, el conducto de la cadena y la distancia de funcionamiento.

• Paso 5: Confirmar el sistema de revestimiento, la inspección de fundición, la inspección dimensional, los requisitos de NDT, la trazabilidad del material, la documentación del fabricante y cualquier ámbito de clase / tercer testigo.

• Paso 6: Indique la cantidad, el tipo de buque, la finalidad de la nueva construcción o sustitución, el lugar de instalación, el destino de entrega, el tiempo de entrega requerido y las fotos del equipo existente, si están disponibles.

Estructura

Cuerpo de acero fundido o de hierro dúctil / línea de cadena. Perro con bisagra. Pin de bisagra. Pin de bloqueo. Lavadora.

Ventajas de la instalación de tornillos, materiales e ingeniería

• El montaje de los cimientos con tornillos es la principal característica estructural de este diseño y permite retirar el tapón completo para su reparación o sustitución en el taller.siempre que el patrón de los cimientos y los tornillos sigan siendo adecuados.

• El acero fundido puede seleccionarse cuando el proyecto requiera un cuerpo fundido más resistente y una inspección/trazabilidad específica del proyecto; el grado exacto y los criterios de aceptación deben acordarse antes de la fabricación.

• Se puede seleccionar hierro dúctil cuando se prefiere una fundición de hierro nodular; el grado exacto, las propiedades mecánicas y la idoneidad de servicio deben confirmarse en el pliego de condiciones del proyecto.

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• La vía de contacto de la cadena, los bordes y las interfaces de los pines deben estar libres de burrs dañinos, bordes locales afilados e interferencias del montaje que puedan dañar la cadena o impedir el bloqueo correcto.

• Los tornillos de los cimientos, la placa de los cimientos, la estructura de la cubierta y el refuerzo local forman parte de la trayectoria de transferencia de carga;Por consiguiente, la instalación atornillada debe revisarse como una interfaz estructural completa..

• El cambio del material de la carrocería no establece por sí mismo una nueva LTA, carga a prueba de rotura o carga de ruptura.El requisito de verificación o ensayo del diseño deberá basarse en los criterios de diseño y aceptación del proyecto aprobados..

Atributos personalizados

• Base de diseño: Geometría heredada de tipo JIS F 2002 → conservada para compatibilidad dimensional y disposición de tornillos; no presentada como conformidad del material sin cambios.

• Tipo de producto: tapón de cadena de anclaje tipo perro / compresor de cables de cadena → dispositivo montado en la base para asegurar mecánicamente la cadena de anclaje.

• Instalación: fundación atornillada → disposición de los tornillos, placa de la fundación y refuerzo de la cubierta que se confirmarán a partir del dibujo aprobado.

• Tamaño nominal: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → seleccionado según el diámetro de la cadena y el dibujo de instalación.

• Clase: A o B → seleccionada de acuerdo con la orientación del paso de las cadenas de unión/Kenter.

• Material del cuerpo: acero fundido o hierro dúctil → requisitos exactos de grado y propiedades mecánicas que deben confirmarse antes de la producción.

• Estado del material: actualización del material específico del proyecto → no se utiliza la base de material original de JIS F 2002 como material de carrocería ofrecido.

• Tratamiento superficial: limpieza por explosión + revestimiento marino especificado por el proyecto → sistema final para seguir el material seleccionado y los requisitos de revestimiento del buque / astillero.

• Nivel de carga: Para confirmar → no hay SWL, la carga de prueba o la carga de ruptura deben inferirse del tamaño nominal de la cadena o de la masa de referencia heredada.

• Requisito de certificación: De acuerdo con los requisitos del proyecto → el fabricante, el material, los documentos NDT o de clase están sujetos al alcance de inspección acordado.

Cómo funciona

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

Aplicaciones

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

Certificaciones y ventajas

Los certificados y documentos de inspección pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material acordada, el alcance de la inspección y el procedimiento de aprobación de la sociedad de clasificación.No se incluyen automáticamente a menos que se indiquen en la orden de compra.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

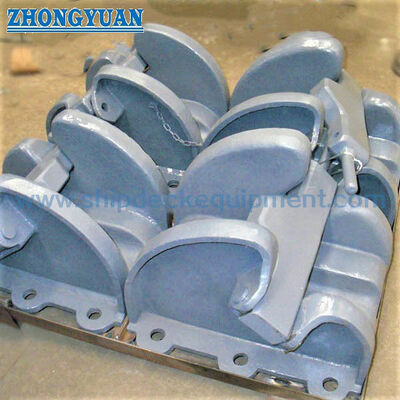

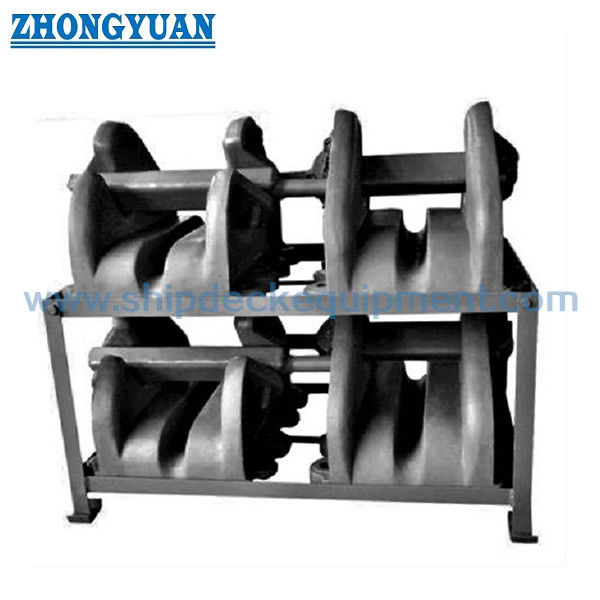

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal característica de instalación de este tapón de cadena de anclaje tipo perro?

A1: La carrocería está montada en una base preparada por tornillos en lugar de estar permanentemente soldada a la cubierta, lo que permite retirar la unidad completa para su inspección, reparación o reemplazo,con sujeción al diseño aprobado de los cimientos y los pernos.

P2: ¿Se puede suministrar la carrocería en acero fundido o hierro dúctil?

R2: Sí, como una actualización del material específico del proyecto a la geometría de tipo JIS F 2002 heredada.La documentación de los materiales y la idoneidad estructural deben confirmarse antes de la producción.. El material modificado no debe describirse como conforme al material JIS F 2002 sin cambios.

P3: ¿Qué información se requiere antes de la cotización?

A3: Confirmar el tamaño nominal, el diámetro de la cadena, la clase A o B, los detalles de los grilletes, el material de la carrocería, el grado del material, el patrón del perno de la base, el soporte de la cubierta, el recubrimiento, el alcance de la inspección / certificado,requisitos de cantidad y entrega. Proporcione el dibujo de instalación o de sustitución siempre que esté disponible.

Proporcionar el dibujo de la base con el patrón de pernos y el soporte estructural.
