El acero de bastidor cerró el equipo material del amarre de la nave de la cuña ASTM A27-70-36

Calzo cerrado de acero fundido para barcazas interiores estadounidenses | Guía de cuerda de amarre ASTM A27-70-36

Descripción general del producto

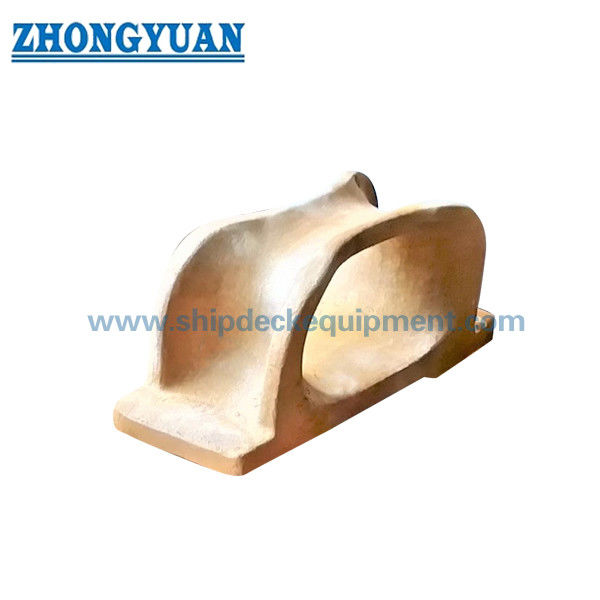

El calzo cerrado de acero fundido ASTM A27-70-36 es una guía de cable de amarre montada en cubierta desarrollada para barcazas interiores, botes de trabajo fluviales, embarcaciones de servicio pequeñas y embarcaciones similares estadounidenses que operan en el mercado americano. Proporciona un paso de cuerda cerrado para ayudar a mantener la línea de amarre o el cable cerca de la cubierta y guiar la línea a través de una superficie de contacto lisa de acero fundido durante las operaciones de amarre, desplazamiento y manipulación de la cubierta de la barcaza.

Esta página cubre los tamaños de calzos cerrados 480, 490 y 14 con dimensiones en pulgadas. El cuerpo del calzo se suministra en acero fundido C-Mn ASTM A27 Grado 70-36 o equivalente, con tratamiento térmico y control de calidad de fundición según requerimiento del pedido. Se pueden organizar pruebas de partículas magnéticas, pruebas de tintes penetrantes, cálculos de resistencia y pruebas de tracción cuando el cliente especifica el alcance de la inspección, la dirección de carga y los criterios de aceptación.

Especificaciones rápidas

• Tipo de producto: Calzo cerrado de acero fundido → guía de cable o cable cerrado para amarre de barcazas americanas y embarcaciones pequeñas.
• Mercado típico: barcazas, barcos de trabajo y embarcaciones pequeñas de navegación interior de EE. UU. y América → no posicionados como un gran bloque para buques transoceánicos sin verificación del proyecto.
• Modelos: 480/490/14 → tres tamaños de dimensiones en pulgadas comúnmente utilizados para arreglos de cuñas cerradas de 9, 12 y 14 pulgadas.
• Abertura libre: 6 × 12 in, 8 × 16 in y 9,38 × 18,75 in → punto de selección clave para paso de línea y confirmación de diseño de cubierta.
• Material: Acero fundido ASTM A27 Grado 70-36 o equivalente → adecuado para accesorios de plataforma de acero al carbono fundido cuando el proyecto acepte este grado de material.
• Rango de peso: 176 a 725 lb (80 a 329 kg) → útil para manipulación, estimación de flete y planificación de instalaciones en astilleros.
• Tratamiento de la superficie: pulido con chorro de arena según la referencia suministrada → la pintura final, la superficie soldable desnuda u otro acabado deben confirmarse antes de realizar el pedido.
• Control de calidad: la prueba mecánica del material, el registro del tratamiento térmico, la inspección MT/PT, el cálculo de resistencia y la prueba de tracción se pueden organizar según el alcance del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme el modelo: 480, 490, 14 o calzo cerrado personalizado basado en un dibujo.

Paso 2: Confirme el tipo de embarcación y la aplicación: barcaza interior estadounidense, barco de trabajo, embarcación pequeña o accesorios de cubierta de repuesto.

Paso 3: Confirme la trayectoria de la cuerda o alambre, el tamaño de la línea, el requisito de apertura libre, la disposición de la plataforma y si la línea debe mantenerse baja cerca de la plataforma.

Paso 4: Confirme la posición de instalación, el espesor de la placa de la plataforma, la interfaz de soldadura, el refuerzo local y el espacio disponible alrededor del calzo.

Paso 5: Confirmar el material y el alcance de la inspección: ASTM A27-70-36 o equivalente, tratamiento térmico, certificado de material, MT/PT, cálculo de resistencia, prueba de tracción y requisito de aprobación de ABS.

Paso 6: Confirme el tratamiento de la superficie, la cantidad, el destino de entrega, el tiempo de entrega requerido, el dibujo o fotografía y cualquier criterio de aceptación específico del cliente.

Estructura

Cuerpo cerrado monobloque de acero fundido | Apertura suave con contacto con la cuerda | Base soldada en cubierta | Borde de entrada redondeado | Pared lateral reforzada alrededor del paso de cuerda | Acero fundido tratado térmicamente | Acabado superficial arenado o especificado

Ventajas de fundición, pruebas e ingeniería

• Como material de referencia se utiliza acero fundido ASTM A27 Grado 70-36 o equivalente, con tratamiento térmico y alcance de pruebas mecánicas confirmados de acuerdo con la orden de compra.
• El cuerpo del calzo cerrado está moldeado como una guía de cable integral, lo que reduce las uniones fabricadas afiladas alrededor de la abertura de contacto con el cable.
• Las superficies de contacto con las cuerdas se recubren y alisan después del vaciado para eliminar las rebabas que pueden dañar las cuerdas o alambres de amarre durante la operación.
• La calidad de la fundición se puede controlar mediante inspección visual, verificación dimensional, revisión de registros de tratamiento térmico y pruebas mecánicas de materiales.
• Cuando sea necesario, se pueden organizar pruebas de partículas magnéticas o pruebas de tintes penetrantes; Se deben especificar RT/UT u otros métodos NDE si se requiere una inspección de solidez interna.
• El cálculo de resistencia o la revisión FEA se pueden preparar para la aprobación del proyecto cuando el cliente proporciona la dirección de la carga, la carga lineal, la condición del soporte de la plataforma y el plano de instalación.
• Las pruebas de tracción se pueden organizar de acuerdo con la carga de prueba definida por el cliente, la dirección de carga, la disposición de los accesorios y los criterios de aceptación de la inspección.
• El producto está diseñado para el uso de hardware de cubierta de barcazas y embarcaciones pequeñas estadounidenses, evitando reclamaciones sin fundamento para grandes cargas de amarre de embarcaciones oceánicas.

Atributos personalizados

• Categoría de producto: Calzo cerrado de acero fundido → cuerda cerrada o guía de alambre para herrajes de amarre de cubierta de barcaza.
• Aplicación principal: barcazas/pequeñas embarcaciones interiores de EE. UU. y América → adecuado cuando se requieren dimensiones de ajuste de cubierta americanas en pulgadas.
• Gama de modelos: 480 / 490 / 14 → seleccione según la apertura libre, el espacio disponible en la cubierta y el plano de la embarcación.
• Grado del material: ASTM A27 Grado 70-36 o equivalente → Referencia de material de acero fundido C-Mn para accesorios de plataforma fundidos.
• Acabado de la superficie: Chorro de arena → recubrimiento final, acabado soldable desnudo u otro tratamiento de la superficie debe ser confirmado por el cliente.
• Inspección: prueba de material, registro de tratamiento térmico, MT/PT, cálculo de resistencia y prueba de tracción disponibles → los criterios de aceptación exactos deben confirmarse antes de la cotización.
• Alcance del certificado: la aprobación de ABS y el certificado de material de Mill disponibles según el pedido → la aprobación de clase y la inspección testigo están sujetas a los requisitos del proyecto.
• Datos de carga: Por confirmar → no se declara SWL, MBL, carga de prueba ni carga de prueba en la tabla de parámetros suministrada.

Cómo funciona

La línea o cable de amarre se acerca al calzo de la cubierta → La línea pasa a través de la abertura cerrada de acero fundido → La superficie de contacto suave y redondeada guía la línea y ayuda a mantenerla cerca del nivel de la cubierta → La fuerza local se transfiere a través del cuerpo fundido y la base soldada a la estructura de la cubierta → La inspección, reparación y revestimiento se completan de acuerdo con el procedimiento del astillero

Aplicaciones

Barcazas interiores americanas | Barcazas fluviales | Herrajes para cubierta de remolcador | Barcos de trabajo | Pequeños buques de servicio | Estaciones de amarre para barcazas | Accesorios de cubierta de repuesto para el mercado americano

Certificaciones y ventajas

La aprobación de ABS, el certificado de material de Mill, el informe de END, el informe de cálculo de resistencia y el informe de prueba de tracción se pueden organizar de acuerdo con los requisitos del proyecto, el alcance de la inspección y el procedimiento de aprobación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes: disponible solo cuando se especifica y sujeto a los requisitos del proyecto/aprobación de clase.

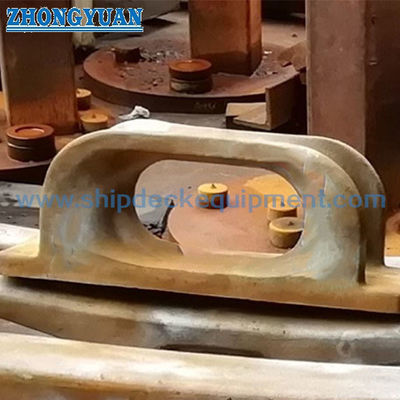

Dibujo y fotos

Preguntas frecuentes

P1: ¿Este calzo cerrado de acero fundido es adecuado para todos los barcos?

R1: No. Esta página se centra en barcazas, barcos de trabajo, embarcaciones pequeñas y equipos de cubierta similares del mercado estadounidense de navegación interior en Estados Unidos. Para buques oceánicos grandes, el diseñador de la embarcación debe confirmar la carga, el tamaño de la cuerda, los cimientos, la norma aplicable y los requisitos de clase antes de la selección.

P2: ¿Cómo se debe seleccionar el modelo 480, 490 o 14?

R2: Seleccione según la abertura libre, la línea de amarre o la ruta del cable, el espacio disponible en la cubierta, el plano de instalación y los requisitos de reemplazo. El modelo 480 proporciona una abertura transparente de 6 × 12 pulgadas, el modelo 490 proporciona una abertura transparente de 8 × 16 pulgadas y el modelo 14 proporciona una abertura transparente de 9,38 × 18,75 pulgadas.

P3: ¿Qué inspección o prueba se pueden realizar?

A3: Las pruebas mecánicas de materiales, el registro de tratamiento térmico, las pruebas de partículas magnéticas, las pruebas de tintes penetrantes, el cálculo de resistencia y las pruebas de tracción se pueden organizar según el alcance del pedido. La carga de prueba, la dirección de carga, los criterios de aceptación y los requisitos de inspección presencial deben confirmarse antes de la cotización.
