125-250mm Bolardo Inclinado de Doble Cornamenta | Bolardo de Amarre Soldado Tipo B CB/T 169-2011 para Cubierta de Barco
Datos del producto:
| Lugar de origen: | CHINA |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
| Documento: | Marine Inclined Bollard GB ...65.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | CB/T 169-2011 | Diámetros nominales: | 125 / 160 / 200 / 250 milímetros |
|---|---|---|---|
| Material: | Acero suave; Acero inoxidable | peso: | 32,7 - 162,7 kilogramos |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, la información facilitada por la auto |
| Resaltar: | GB 556 de envío y tipo bolardo marino de la dirección,GB 556 de envío y tipo bolardo de la dirección del amarre,bolardo marino de la BV |
||
Descripción de producto
125×250 mm Bollar doble inclinado. CB/T 169-2011 Bollar de amarre soldado tipo B para cubierta de buques.
Resumen del producto
CB/T 169-2011 Bollar de doble puntada inclinado tipo B está diseñado para aplicaciones de amarre de buques medianos a pesados.
La estructura inclinada de doble poste aumenta la fricción y evita el deslizamiento de la cuerda o la liberación accidental durante el movimiento del buque.
Se utiliza ampliamente en buques de carga, barcazas y buques de servicio portuario que requieren un rendimiento de amarre estable y de gran carga.
Especificaciones rápidas
- Diámetro nominal: 125×250 mm → Determina la compatibilidad de las cuerdas
- Tipo: Tipo B (placa de doble base) → Mejor distribución de la carga y estabilidad estructural
- Rango SWL: 19,5 ̇59 kN → capacidad de carga de referencia
- Estructura: doble bit inclinado → sujetador de cuerda antideslizante
- Material: acero C-Mn / acero inoxidable → resistencia y resistencia a la corrosión
- Superficie: Sa2,5 + recubrimiento epoxi → Protección contra la corrosión marina
- Instalación: Base soldada → Transferencia de carga fuerte a la cubierta
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Parámetros técnicos principales (CB/T 169-2011 tipo B)
| Es el nombre del día. | La velocidad de la luz | Cuerdas de acero 6x24 | Cuerdas de acero 6x37 |
Es natural. Circuito de cuerda. |
Dia de cuerda sintética. | D | D1 | H. | L1 | L2 | t | Base L | B. El trabajo | h | H1 | T1 | el | Peso en kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
La lógica del diseño de ingeniería
Ruta de transferencia de carga: cuerda → postes de soporte → placa base → estructura de cubierta.
Los postes inclinados aumentan la fricción y reducen el deslizamiento de la cuerda bajo el movimiento dinámico del buque.
La placa de doble base mejora la distribución de la carga y la estabilidad estructural.
¿Por qué el diseño inclinado de los pilares?
Previene el resbalón de las cuerdas → Mayor seguridad de amarre
Mejora la fuerza de retención → Mejor estabilidad bajo el movimiento del buque
Reduce la liberación accidental → operación más segura
Apto para condiciones dinámicas → buques y barcazas de carga
Estructura
Puntos dobles inclinados. Placas de doble base. Placas de refuerzo.
Atributos personalizados
- Puntos inclinados → Rendimiento antideslizante
- Placa de doble base → Mayor estabilidad estructural
- Fabricación soldada → Transferencia de carga confiable
- Superficie lisa → Protege la cuerda
- Acero inoxidable opcional → resistencia a la corrosión
Guía de selección
Paso 1 Seleccione el diámetro → Basado en el tamaño de la cuerda
Paso 2 Confirmar el tipo de cuerda → alambre / fibra
Paso 3 Confirmación de la carga → Basado en SWL
Paso 4 Seleccione el tipo → el tipo B para aplicaciones pesadas
Paso 5 Confirmación del requisito de certificación
Si no está seguro del modelo correcto, póngase en contacto con nosotros, le recomendaremos la solución adecuada en función de su cuerda y de sus condiciones de trabajo.
Guía de consulta
Indique el diámetro de la cuerda, el tipo de cuerda, el tipo de buque, la posición de instalación y el requisito de certificación.
Cómo funciona
La cuerda se envuelve alrededor de los postes inclinados → aumenta la fricción → transfiere la carga a la base → asegura un amarre seguro sin resbalones.
Aplicaciones
Naves de carga. Barcas. Naves de servicio en puerto.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Dibujo y fotos

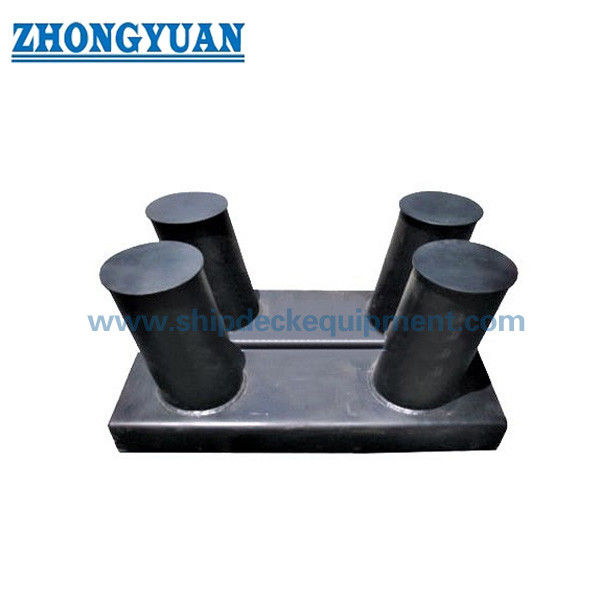

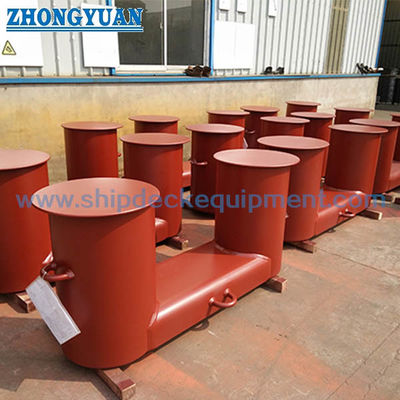

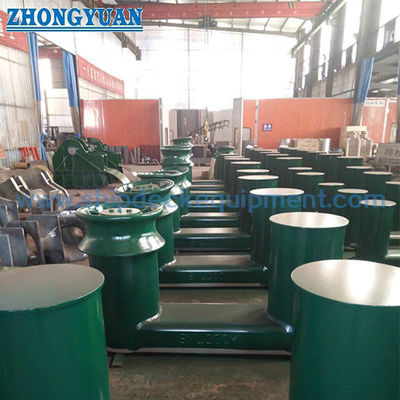

Dibujo de la disposición general y fotos del producto
Ordenar
Especifique: Tipo (Tipo B) DATA Tamaño Material Revestimiento Certificación
Preguntas frecuentes
P1: ¿Qué es el pilar de tipo B?
R: El tipo B es la configuración de mayor capacidad dentro de CB/T 169, con una estructura de doble placa base para una mejor distribución de carga y estabilidad estructural.
P2: ¿Por qué diseño inclinado?
R: Previene el deslizamiento de la cuerda durante el movimiento del buque.
P3: ¿Cómo seleccionar el tamaño?
R: Basado en el diámetro de la cuerda y el SWL requerido.
