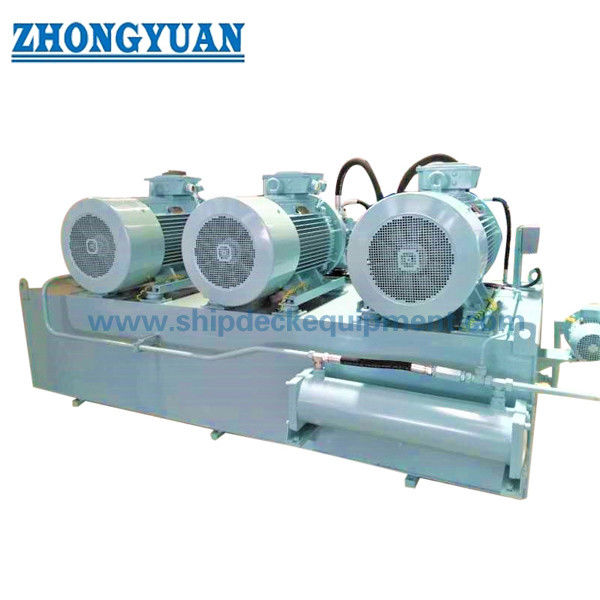

Parta la unidad inferior de la energía hydráulica de la puerta de la gabarra
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Certificado de clase: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc | Presión de funcionamiento: | 32MPa, máximo 42MPa |
|---|---|---|---|
| Poder instalado: | 22 kilovatios | ||
| Alta luz: | sistema del paquete de energía hydráulica 22kw,sistema del paquete de energía hydráulica 32MPa,unidad hidráulica del paquete 30hp |
||
Descripción de producto
Parta la unidad inferior de la energía hydráulica de la puerta de la gabarra
Descripción
La unidad inferior de la energía hydráulica de la puerta de la gabarra partida se utiliza para conducir el cilindro del abierto-cuerpo y otros cilindros hidráulicos especial. Este sistema hydráulico se compone de la pompa hydráulica, del grupo de la válvula de control, del grupo diferenciado de la válvula, del grupo de la válvula de la presión del cilindro del aceite que mantiene hidráulico, del grupo de la válvula de la sobrecarga del cilindro del aceite hidráulico, del cilindro del aceite hidráulico, del etc. para asegurarse de que el funcionamiento y las funciones técnicos del cilindro del aceite pueden alcanzar los mejores resultados, el sistema es controlado por una bomba abierta de la potencia constante, y los componentes claves son válvulas importadas. El sistema consiste en principalmente la pompa hydráulica impulsada por motor dos (un funcionamiento, un recurso seguro) 11kW para proporcionar el aceite de la presión, y la válvula de control hidráulica correspondiente conduce el cilindro para abrir y para cerrar el cuerpo. Además, los cilindros se equipan de los bloques de la válvula para sostenerse, la sobrecarga, el diferencial y la anti-cavitación de la presión.
Especificaciones técnicas principales:
Certificado de la clase: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, etc.
1. La presión de trabajo del sistema hydráulico está sobre 32MPa, y la presión máxima se fija a 42MPa.
2. El depósito de gasolina tiene una capacidad de 1500 litros.
El total instaló el poder del sistema es aproximadamente 22 kilovatios.
3. Los parámetros principales de la presión de cada cilindro
| Cilindro | presión del diseño | presión de funcionamiento | |
| 3,1 | Cilindro abierto del cuerpo | 42MPa | 32MPa |
4. Cálculo
2. Contenido de la fuente del sistema hydráulico (un sistema de la nave)
1) Central hydráulica, incluyendo:
1,1 un montaje del depósito de gasolina principal, 1500L, incluyendo:
a) Indicadores llanos líquidos, indicadores de la temperatura de aceite, filtros de aire, calentadores, etc.;
b) El filtro de aceite de vuelta tiene la exhibición y alarma de obstrucción;
c) Alarma da alta temperatura, alarma llana líquida;
1,2 válvula de control del sistema + de presión de la bomba del motor fijada (motor 2x11kW + bomba 20YC) 2 sistemas
2) El grupo de la válvula de control, controla las acciones siguientes del actuador:
2,1 cilindro abierto 2 del cuerpo
Todas las tuberías de acero intermedias de la tubería y mangueras de conexión serán proporcionadas por el fabricante las especificaciones técnicas proporcionadas por el astillero.
La lista de componentes del sistema hydráulico es como sigue:
| S/N | Cantidad | nombre | modelo | lugar del origen |
| 1 | - | Grupo del depósito de gasolina principal | ||
| 1,01 | 1 | depósito de gasolina de acero de carbono 1500-liter | L-1 500 | Shangai |
| 1,02 | 1 | Casquillo del depósito de gasolina | AB40-19/580A-AL/M | China |
| 1,03 | 1 | Indicador llano de aceite | AB31-23/C1950 | amanecer |
| 1,04 | 2 | Válvula de cierre | KHNVN-G2-2233 | China |
| 1,05 | 1 | filtro de aire | ELFP5G10W4.X | amanecer |
| 1,06 | 1 | Calentador | AB32-10/3D380 | China |
| 1,07 | 1 | Interruptor llano | AB31-04/1200 | En país |
| 1,08 | 1 | Interruptor de la temperatura de aceite | AB31-14/3-1A2A3A-Z6 | En país |
| 1,09 | 1 | Válvula de cierre | ABZAS-125-016-GP-1X/M | En país |
| 1,10 | 1 | Vávula de bola | KHNVN-G3/4-2233-12X con el interruptor de límite | China |
| 1,11 | 1 | Válvula de cierre | ABZAS-125-016-GP-1X/M | China |
| 1,12 | 1 | Caja de conexiones | China | |
| 2 | - | Unidad principal de la pompa hydráulica | ||
| 2,01 | 2 | Motor | 11kW, 380V, 50Hz. 1 50 0 RPM | Anhui del sur |
| 2,02 | 2 | Pompa hydráulica | 20YC14-1B | Fuente de energía |
| 2,03 | 2 | Cubierta de Bell | China | |
| 2,04 | 2 | Acoplamiento | China | |
| 2,05 | 8 | Pies de la suspensión | AB33-11/D4-60 | China |
| 2,06 | 2 | Junta elástico | AB22-31/125-16NM | China |
| 2,07 | 4 | Tubería del piloto de la manguera | L=800mm | Italia |
| 2,08 | 3 | Tubería del dren de la manguera | L=500mm | Italia |
| 2,09 | 3 | Tubería de la presión de la manguera | L=800mm | Italia |
| 2,10 | 3 | Succión de la manguera | L=500mm | Italia |
| 2,11 | 3 | Presión de la manguera | L=500mm | Italia |
| 3 | - | Grupo principal de la válvula de control | ||
| 3,01 | 1 | Bloque de la válvula | Z D25-Exxx | Shangai |
| 3,02 | 1 | Válvula de descarga | DB 30-2-5 X/315X | Estados Unidos |
| 3,03 | 1 | Inversión de la válvula | 4WE 6 H6X/EG. 24N9K4 | Estados Unidos |
| 3,04 | 1 | Válvula de control | S 52 P2-1X/ | Estados Unidos |
| 3,05 | 1 | Indicador y manguera de presión | 0-400bar, 63m m | Alemania |
| 3,06 | 1 | Válvula de cierre | DV-08-01.X/0 | Alemania |
| 3,07 | 1 | Sensor de la presión | HM17-1X/250-C/V0/0 | Estados Unidos |
| 3,08 | 1 | Válvula de descarga | DBDS 6 K1X/100 | Alemania |
| 3,09 | 1 | Indicador y manguera de presión | 0- 400 barra, 63m m | Zeshang |
| 3,10 | 1 | Acumulador | SB330-XXA1/112U-330A | Estados Unidos |
| 3,11 | 1 | Interruptor de presión | HED 1 OA4X/350 | Zeshang |
| 3,12 | 1 | Inversión de la válvula | H-4WEH 25 J6X/6 EG. 24N9ETK4 | Zeshang |
| 3,13 | 1 | Válvula de control | M-SENIOR 30 KE05-1X/ | China |
| 3,14 | 1 | Indicador y manguera de presión | 0-250bar, 63m m | China |
| 3,15 | 1 | Caja de conexiones | Shangai | |
| 4 | - | Filtro de aceite de vuelta | ||
| 4,01 | 2 | Válvula de control | S 52 F2-1X/ | China |
| 4,02 | 2 | Válvula de cierre | ABZAS-100-016-G-1X/M | China |
| 4,03 | 1 | Filtro de aceite de vuelta | RFLDBN/HC50CAT10D1.X/-L24 | amanecer |
| 5 | - | Grupo de la válvula del cilindro | ||
| 5,01 | 1 | Bloque de la válvula | MD25-Exxx | Shangai |
| 5,02 | 1 | Vávula de bola del solenoide | 4WEH XX J4X/6 EG. 24N9ETK4 | Alemania |
| 5,03 | 1 | Válvula de seguridad | RDDA-LAN | Estados Unidos |
3 los parámetros principales de la configuración del sistema
Capacidad del depósito de gasolina: 1500 litros
Poder instalado total: sobre 22kW
Voltaje de fuente: 400V x 50Hz
Configuración principal de la bomba: 2 bombas variables del pistón axial controlado de la potencia constante
Motor 11kW, 400V, 50Hz, 1450RPM, IP55, clase F.
(2 unidades trabajan)
Voltaje de la válvula electromagnética: Voltaje de DC 24V
Cuatro, especificaciones del cilindro del control
1) Cilindro abierto del cuerpo: 2
Modelo: Cilindro temporario doble de la sola barra de FS118 480/200-1850
Presión del diseño: MPa 32
Presión de prueba: 42MPa
Método de la instalación: conexión del pendiente en ambos extremos, con el transporte común
Tratamiento de superficie de la barra de pistón: apagando y moderando el tratamiento, electrochapado de la doble-capa
Protección de la envoltura de la barra de pistón. La manga de goma es arena-prueba, aceite-resistente, álcali-resistente, y a prueba de ácido, y el período eficaz del uso no es menos de 4 años
El sello funciona bajo el agua
1. Los rebordes del interfaz o las juntas de tubo de los componentes o de los montajes en el sistema hydráulico todos son proporcionados por el astillero.
2. Las tuberías de acero, las mangueras, los rebordes, las juntas de tubo u otras instalaciones de tuberías en las tuberías del sistema hydráulico todas son proporcionados por el astillero.
3. Los cables, los cables especiales u otros accesorios en las tuberías del sistema eléctrico todos del cable son proporcionados por el astillero.
4. El sistema eléctrico el comenzar y de control se debe proporcionar por un proveedor del sistema eléctrico última experiencia del funcionamiento
5. El equipo aflautado el limpiar con un chorro de agua y de la prueba de presión es proporcionado por el astillero,
Dibujo de la unidad inferior de la energía hydráulica de la puerta de la gabarra partida
