HMPE / UHMWPE cuerda de remolque marina con empalme del ojo

Cuerda de remolque marina HMPE / UHMWPE con ojo engatillado | Eslinga de remolque ligera de alta resistencia

Descripción general del producto

Esta cuerda de remolque marina HMPE / UHMWPE se suministra para asistencia de remolcadores, remolque en puerto, movimientos de astilleros, remolque oceánico y otras operaciones marinas donde se requiere una eslinga de remolque ligera y de alta resistencia con baja elongación. La cuerda se puede suministrar con un ojo engatillado en uno o ambos extremos, con las dimensiones del ojo, la funda protectora, el guardacabos y la disposición de conexión confirmadas contra el cabrestante de remolque, el gancho de remolque, el noray, el grillete o el soporte de remolque.

El producto se suministra a través de socios de fabricación cualificados a largo plazo en lugar de representarse como una cuerda fabricada internamente. La construcción de la cuerda, el grado de la fibra, el diámetro, la longitud, la carga de rotura mínima (MBL), la elongación, la eficiencia del engatillado, la protección contra la abrasión y los documentos de inspección deben confirmarse para cada pedido. El producto se describe y suministra como cuerda HMPE / UHMWPE, con el grado de fibra real y la fuente de suministro confirmados para cada pedido.

Especificaciones rápidas

• Tipo de producto: Cuerda de remolque marina HMPE / UHMWPE → eslinga de tracción para remolcadores, puertos, astilleros y disposiciones de remolque oceánico; no es una eslinga de elevación.
• Base del material: fibra de polietileno de alto módulo → seleccionada por su alta relación resistencia-peso, baja elongación y manejo más fácil que las líneas comparables de alambre pesado.
• Grado de la fibra: fibra HMPE / UHMWPE según la documentación técnica de la fábrica proveedora.
• Opciones de construcción: construcción de cuerda de 8 cabos, 12 cabos o cubierta → la construcción final se selecciona según los requisitos del cabrestante, manejo, abrasión e inspección.
• Terminación del extremo: ojo engatillado en uno o ambos extremos → ojo blando, guardacabos, longitud del ojo, funda protectora e interfaz de conexión de hardware se confirman antes de la producción.
• Gestión de la abrasión: cuerda recubierta y funda contra la abrasión opcional → la vida útil depende de la construcción de la cuerda, el estado del pasacabos, el radio de curvatura, la presión de contacto y la práctica operativa.
• Datos de carga: MBL y elongación por diámetro y construcción → los valores deben provenir de la hoja de datos del fabricante aprobado o del certificado de prueba, no de la tabla de referencia no HMPE suministrada.
• Suministro y pruebas: producción en fábrica asociada con inspección previa al envío → el alcance de la prueba, la trazabilidad, el embalaje y la supervisión de terceros o de clase se organizan según los requisitos del pedido.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme la aplicación de remolque: asistencia de remolcador en puerto, movimiento de astillero, remolque oceánico, componente de remolque de emergencia, servicio de embarcación de trabajo u otra operación definida.

Paso 2: Proporcione la MBL requerida, el diámetro nominal o la limitación de tamaño, la longitud terminada, el tiro del noray del buque remolcador, la carga dinámica esperada y la especificación aplicable del proyecto o del propietario.

Paso 3: Confirme la construcción y el material de la cuerda: HMPE / UHMWPE, productor de fibra o grado requerido, construcción de 8 cabos / 12 cabos / cubierta, y si una cola más elástica o un tensor forma parte del sistema de remolque.

Paso 4: Confirme los detalles de la terminación: uno o dos ojos engatillados, longitud del ojo, ojo blando o guardacabos, funda protectora, interfaz de grillete o gancho de remolque y cualquier disposición de línea mensajera.

Paso 5: Confirme las interfaces operativas: tambor del cabrestante de remolque, cabrestante, pasacabos, rodillo, noray, radio de curvatura, condición de almacenamiento y áreas que requieren protección adicional contra la abrasión.

Paso 6: Proporcione la cantidad, el requisito de color o identificación, el alcance del certificado y la prueba, el método de embalaje, el destino de entrega, el tiempo de entrega requerido y el dibujo o las fotos si están disponibles.

Estructura

Cuerpo de cuerda HMPE / UHMWPE portante | Construcción de 8 cabos / 12 cabos / cubierta | Ojo engatillado fabricado en fábrica | Guardacabos opcional | Funda protectora / protector contra la abrasión | Recubrimiento de la cuerda | Marcado de identificación | Bobina o carrete embalado según pedido

Ventajas de remolque, engatillado y suministro

• El rendimiento de alta resistencia-peso reduce la carga de manejo manual y el peso de manejo en cubierta, mientras que el diámetro final y la MBL siguen siendo específicos del proyecto.
• La baja elongación proporciona una respuesta de remolque directa y una longitud de línea controlada, pero el sistema de remolque debe tener en cuenta la carga de choque y la absorción de energía en lugar de tratar el HMPE como un sustituto directo del nylon.
• Una construcción HMPE flotante puede simplificar la recuperación y el manejo en superficie; la flotabilidad debe confirmarse para la cuerda terminada, incluidas las cubiertas, los guardacabos y los componentes protectores.
• La resistencia a la abrasión se puede mejorar mediante la construcción de la cuerda, el recubrimiento de la fibra y la protección contra la abrasión reemplazable, pero los bordes afilados, los pasacabos rugosos, los radios de curvatura pequeños y el deslizamiento que genera calor aún pueden dañar la línea.
• Los ojos engatillados se producen y se inspeccionan como parte del conjunto de la cuerda, ya que la geometría del ojo, la longitud de enterramiento, el cono y la protección afectan directamente el rendimiento de la terminación.
• El diámetro de la cuerda, la condición del tambor del cabrestante, el ángulo de la flota, la geometría del pasacabos y el hardware de conexión deben revisarse juntos para evitar aplastamiento local, flexión excesiva o superficies de contacto incompatibles.
• El abastecimiento a largo plazo en fábricas asociadas apoya el suministro repetido, los precios competitivos y la coincidencia de especificaciones sin implicar que todos los tipos de cuerdas se fabriquen internamente.
• Los documentos de inspección y prueba se pueden organizar según el pedido, con la participación de la clase o de terceros confirmada antes de la cotización.

Atributos personalizados

• Material: HMPE / UHMWPE → el productor de fibra exacto, el grado y la especificación del hilo deben confirmarse.
• Grado de la fibra: fibra HMPE / UHMWPE según la documentación de la fábrica proveedora → el grado exacto y los datos de rendimiento deben confirmarse para cada pedido.
• Construcción: cuerda de 8 cabos / 12 cabos / cubierta → seleccionar según la resistencia, el manejo, la exposición a la abrasión, la compatibilidad del cabrestante y el método de inspección.
• Diámetro y MBL: Específico del proyecto → no inferir la MBL de HMPE de las tablas de nylon, polipropileno o poliéster/nylon.
• Elongación: Sistema de cuerda de baja elongación → la curva de elongación real y el comportamiento de carga de trabajo deben solicitarse cuando la respuesta dinámica es crítica.
• Terminación: Ojo engatillado → el número de ojos, la longitud del ojo, el guardacabos, la funda y la interfaz de hardware deben indicarse en la especificación de compra.
• Protección contra la abrasión: Funda protectora opcional → la posición y la longitud deben coincidir con las zonas de contacto del pasacabos, noray, gancho de remolque o cubierta.
• Color y marcado: Por confirmar → la franja de identificación, la etiqueta, el número de serie y el marcado de longitud pueden seguir el requisito del proyecto.
• Documentos de inspección: Según el alcance del pedido → el certificado de prueba del fabricante, la supervisión de terceros o la documentación de la clase no se asumen por defecto.
• Estado del suministro: Producto obtenido → suministrado a través de socios de fabricación de cuerdas cualificados a largo plazo con especificaciones y comprobaciones previas al envío.

Cómo funciona

La carga de remolque se aplica a través del gancho de remolque, el cabrestante, el bitt o el soporte de remolque → el ojo engatillado transfiere la carga al cuerpo de la cuerda → los cabos de HMPE comparten la carga de tracción con baja elongación → los pasacabos y la protección contra la abrasión controlan la trayectoria y el contacto de la cuerda → la condición de la cuerda se inspecciona después de la operación y antes de la reutilización

Aplicaciones

Asistencia de remolcador en puerto | Movimiento de buques en astilleros y diques secos | Remolque oceánico | Remolque de barcazas | Remolque de embarcaciones de trabajo | Operaciones de remolque de escolta | Suministro de componentes de remolque de emergencia | Proyectos de reemplazo de eslingas de remolque

Certificaciones y ventajas

Los documentos de inspección y certificación se pueden organizar según la construcción de la cuerda seleccionada, el alcance de la prueba, la trazabilidad del material y el requisito del proyecto. La participación de la clase está disponible bajo petición y está sujeta a la capacidad de la fábrica proveedora y al procedimiento de aprobación de la clase pertinente.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante — disponible bajo petición y sujeto a confirmación del proyecto.

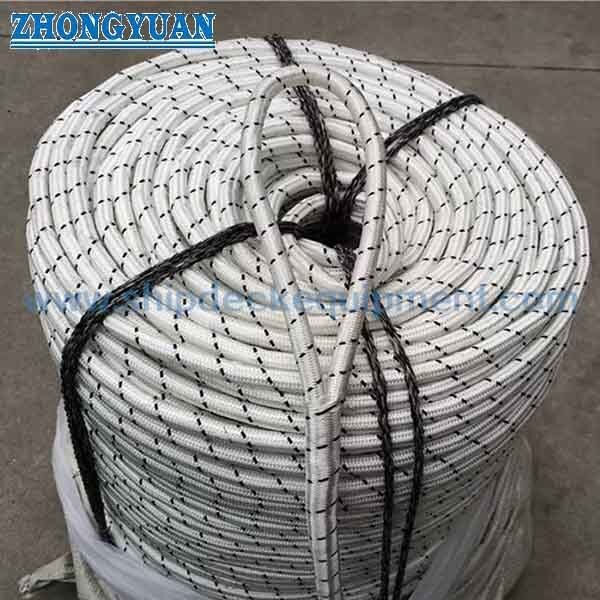

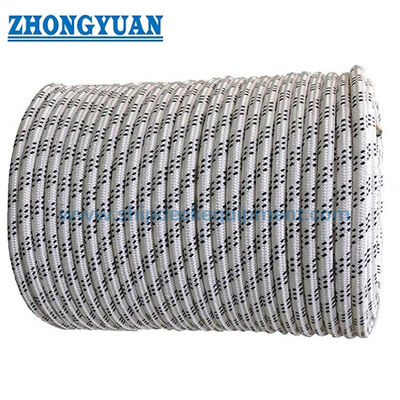

Dibujo y fotos

Preguntas frecuentes

P1: ¿En qué se diferencia una cuerda de remolque HMPE de una cuerda de remolque de nylon o poliéster?

R1: El HMPE se selecciona por su alto rendimiento de resistencia-peso y baja elongación. El nylon proporciona una mayor absorción de energía elástica, mientras que el poliéster generalmente ofrece una elongación más moderada y un manejo estable. La cuerda correcta depende de la dinámica de remolque, la disposición del cabrestante, la exposición a la abrasión, el hardware y la MBL requerida; los nombres de los materiales no deben tratarse como intercambiables.

P2: ¿Cómo se debe especificar la MBL requerida?

R2: La MBL debe establecerse a partir de la operación de remolque, el tiro del noray del buque, la carga dinámica, la disposición de la eslinga de remolque, la capacidad del accesorio conectado, los factores de diseño y las reglas aplicables del propietario, la clase o el proyecto. La MBL es un valor de resistencia a la rotura y no debe ser reetiquetada como SWL o carga de remolque segura.

P3: ¿Se entrega cada cuerda suministrada con certificación de clase?

R3: No. Los informes de prueba del fabricante, la inspección de terceros y los certificados de clase solo se organizan cuando se incluyen en el alcance del pedido acordado.
