24–48 Pulgadas de Acero Fundido para Cabos de Amarre | Guía de Cuerda de Amarre ASTM A27 para Cubierta de Barco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Tipo de modelo: | Calzo Kevel | Dimensiones (pulgadas): | Calzos Kevel (24" 30" 36" 42" 48"); Kevels grandes (36”, 42”, 48”); Kevels |
|---|---|---|---|
| Grado del material: | Acero fundido ASTM A27-70-36, acero inoxidable fundido | Control de calidad: | Tratamiento térmico, examen radiográfico (RT), prueba magnética (MT), prueba de carga de tracción |
| Tratamiento superficial: | chorro de arena a S2.5, una capa de imprimación epoxi, pulido, galvanizado, tratamiento de superfici | Certificado: | CCS/BV/LR/ABS/DNV-GL |
| Resaltar: | 36 Chocks Kevel de acero fundido,Equipo de amarre de buques,Equipo de amarre |
||
Descripción de producto
24–48 Pulgadas de Cornamusas de Acero Fundido | Guía de Cuerda de Amarre ASTM A27 para Cubierta de Barco
Descripción General del Producto
Las cornamusas de acero fundido son herrajes de amarre montados en cubierta que se utilizan para guiar y asegurar las líneas de amarre.
Fabricada en acero fundido ASTM A27-70-36, la estructura se verifica mediante análisis de resistencia por elementos finitos y pruebas de carga.
El diseño minimiza el estrés de flexión de la cuerda y extiende la vida útil de las líneas de amarre sintéticas.
La superficie está pulida suavemente para proteger las cuerdas y garantizar un funcionamiento seguro.
Especificaciones Rápidas
- Rango de Tamaño: 24–48 pulgadas → Define la capacidad de manejo de cuerda
- Material: Acero Fundido ASTM A27-70-36 → Alta resistencia y tenacidad
- Verificación: FEA + Prueba de Carga → Asegura la fiabilidad estructural
- Inspección: MT → Detecta defectos superficiales
- Tratamiento Térmico: Sí → Mejora las propiedades mecánicas
- Superficie: Pulido suave → Protege la cuerda de daños
- Recubrimiento: Imprimación de taller o desnudo → Condición de entrega flexible
- Proceso de Fundición: Controlado → Asegura una calidad consistente
Parámetros Técnicos Principales
| Descripción | Tamaño | Dimensiones, Pulgadas (MM) |
Peso LBS (KGS) |
||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||
| Cornamusas | 24” |
24” (610) |
3” (76) |
7-1/2” (190) |
4” (101) |
5-5/8” (143) |
5-1/8” (130) |
2-1/4” (57) |
3-1/4” (83) |
9” (229) |
10-1/2” (267) |
1/2” (13) |
50 (23) |
| 30” |
30” (762) |
3-1/4” (83) |
9-1/2” (241) |
4” (101) |
7” (178) |
5-5/8” (143) |
2-3/8” (60) |
6-7/8” (175) |
14” (356) |
20-1/4” (514) |
1/2” (12.7) |
75 (34) |
|
| 36” |
36” (914) |
4” (101) |
11” (279) |
5” (127) |
8” (203) |
6-3/4” (171) |
3-1/4” (83) |
8-1/4” (210) |
17” (432) |
23-1/2” (572) |
1/2” (12.7) |
98 (44) |
|
| 42” |
42” (1066) |
4-3/4” (121) |
12-1/2” (318) |
6” (152) |
9” (229) |
7-7/8” (200) |
4-1/8” (104) |
9-5/8” (245) |
20” (508) |
26-3/4” (679) |
1/2” (12.7) |
168 (76) |
|
| 48” |
48” (1219) |
5-1/2” (140) |
14” (356) |
7” (178) |
10” (254) |
9” (229) |
5” (127) |
11” (279) |
23” (584) |
30” (762) |
2/3” (17) |
220 (100) |
|
Guía de Selección
Paso 1 – Seleccionar Tamaño → 24–48 pulgadas según el diámetro de la cuerda
Paso 2 – Confirmar Carga de Amarre → Coincidir con el requisito de la embarcación
Paso 3 – Confirmar Tratamiento de Superficie: pintura de imprimación de taller o desnudo
Paso 4 – Confirmar Certificación y Pruebas → Qué certificado + prueba de carga + MT
Estructura y Componentes
Cuerpo de acero fundido | Garganta abierta | Sección reforzada | Superficie pulida suave
Atributos Personalizados
- Material: ASTM A27 → Resistencia y durabilidad
- Proceso: Tratado térmicamente → Propiedades mecánicas mejoradas
- Inspección: MT → Detección de defectos superficiales
- Verificación: Probado bajo carga → Resistencia probada
- Superficie: Pulido suave → Protección de la cuerda
- Recubrimiento: Imprimación / desnudo → Entrega flexible
- Fundición: Molde metálico / patrón de madera / espuma perdida → Opciones de proceso
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante
Guía de Consulta
Proporcione el tamaño, el requisito de carga, el requisito de certificación y el requisito de recubrimiento.
Cómo Funciona
La cuerda pasa a través de la abertura de la cornamusa, guiando la dirección mientras minimiza el desgaste y el estrés.
Aplicaciones
Amarre de barcos | Barco fluvial | Guía de cuerda de alta resistencia
Certificaciones y Ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante; Resistencia verificada por FEA, probada bajo carga, proceso de fundición controlado, superficie lisa para protección de la cuerda.
Dibujo y Fotos

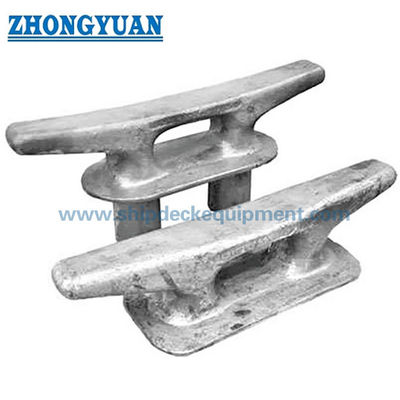

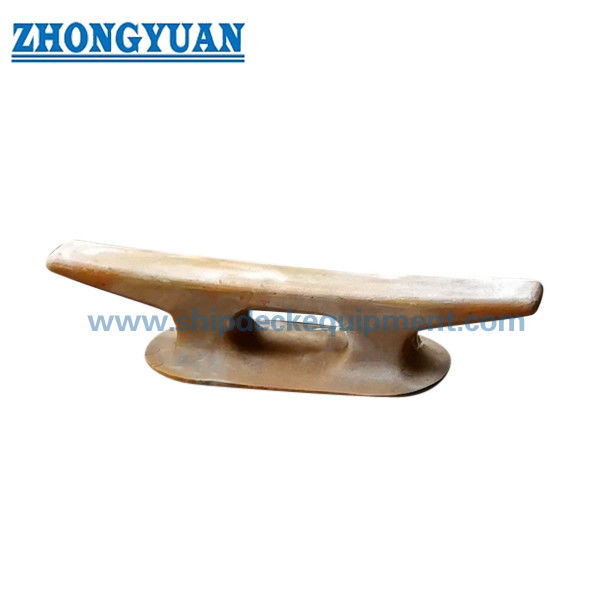

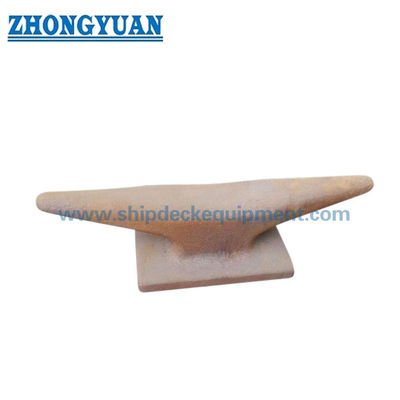

Dibujo GA | Fotos del producto
Pedido
MOQ: 1 Unidad | Tiempo de Entrega: 60-80 Días | Personalización Disponible
Preguntas Frecuentes
P1: ¿Cómo se verifica la resistencia estructural?
R: Mediante análisis de elementos finitos y pruebas de carga para garantizar la fiabilidad.
P2: ¿Qué controles de calidad de fundición se aplican?
R: Selección estricta de materiales, secado controlado, tratamiento térmico e inspección.
P3: ¿Por qué evitar productos de fundición de bajo costo?
R: Los materiales de mala calidad y el tratamiento térmico inadecuado conducen a una resistencia poco fiable y a una vida útil más corta.
