150×450 mm de barrera de rodillos marinos con SWL verificado y factor de seguridad para amarre de buques
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | GB/T 10105-88 | Tipo: | Tipo abierto |
|---|---|---|---|
| Diámetros de rodillos: | 150~450 mm | Rodillo no.: | 2/3 rodillos |
| Peso del rodillo: | 24,8~310kg | Materiales: | Acero dulce, acero C-Mn, acero inoxidable, acero fundido, hierro fundido nodular |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Resaltar: | Botón de rodillo marino de acero fundido |
||
Descripción de producto
150–450mm Embudo de rodillos marino con SWL verificado y factor de seguridad para amarre de barcos
Descripción del producto
Este embudo de rodillos marino está diseñado como un dispositivo de guía de carga para sistemas de amarre.
A diferencia de los embudos convencionales, esta unidad está diseñada con una Carga de Trabajo Segura (SWL) y un factor de seguridad verificados, lo que garantiza un rendimiento fiable bajo fuerzas de amarre reales.
Rodillos de acero fundido de alta calidad, mecanizado de precisión y sistema de lubricación optimizado garantizan una rotación suave y reducen el desgaste de la cuerda.
Adecuado tanto para cuerdas de alambre de acero como para cuerdas sintéticas en entornos marinos exigentes.
Especificaciones rápidas
- Diámetro del rodillo: 150–450 mm → Define la capacidad de manejo de la cuerda
- SWL: 254–1766 kN → Define la carga de trabajo admisible
- Factor de seguridad: 1.35–2.09 → Indica el margen de seguridad estructural
- Tipo de rodillo: 2 / 3 Rodillos → Determina la capacidad de guía
- Material: Rodillo de acero fundido + base de acero → Resistencia y durabilidad
- Eje: Acero de alta resistencia → Transmisión de carga
- Cojinete: Casquillo de cobre → Resistencia al desgaste
- Lubricación: Canal de aceite → Rotación suave
- Superficie: Sa2.5 + imprimación → Protección contra la corrosión
- Estándar: Marino GB10105-88
Parámetros técnicos principales
| Diámetro del rodillo. | Diámetros de cuerda de alambre adecuados | Dimensiones | Peso | |||||||||
| Cuerda PP | Nailon |
Cuerda de alambre de acero (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Diámetro del rodillo. | A | L | Diámetro de cuerda de alambre adecuado | |||||
| Cuerda PP | Cuerda Malila | Cuerda de alambre de acero ( G B 11 02 ) Resistencia a la tracción ( 155 kg f/mm2 ) |
SWL KN(tf) |
Factor de seguridad | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Guía de selección
Paso 1 – Seleccionar el diámetro del rodillo → Basado en el tamaño de la cuerda
Paso 2 – Confirmar el tipo de cuerda → Cuerda de alambre de acero o sintética
Paso 3 – Confirmar SWL → Debe exceder la carga máxima de amarre
Paso 4 – Comprobar el factor de seguridad → Mayor para condiciones dinámicas
Paso 5 – Seleccionar la cantidad de rodillos → Basado en el ángulo de plomo
Paso 6 – Confirmar la lubricación → Para fiabilidad a largo plazo
Estructura
Rodillos de acero fundido | Base de acero | Eje | Casquillo de cobre | Canales de lubricación
Atributos personalizados
- SWL: 254–1766 kN → Capacidad de carga
- Factor de seguridad: 1.35–2.09 → Seguridad estructural
- Material: Acero fundido → Resistencia
- Eje: Alta resistencia → Transferencia de carga
- Cojinete: Casquillo de cobre → Durabilidad
- Lubricación: Canal de aceite → Rotación suave
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Guía de consulta
Proporcione el diámetro de la cuerda, el requisito de SWL, el tipo de cuerda, el número de rodillos y el requisito de certificación.
Cómo funciona
La cuerda pasa sobre rodillos giratorios que reducen la fricción y distribuyen la carga. El SWL garantiza un funcionamiento seguro bajo cargas definidas.
Aplicaciones
Sistema de amarre de barcos | Guía de cuerda bajo carga | Manejo de cuerdas de alambre de acero
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL verificado, reducción del desgaste de la cuerda, rotación suave, alta fiabilidad estructural.
Dibujo y fotos

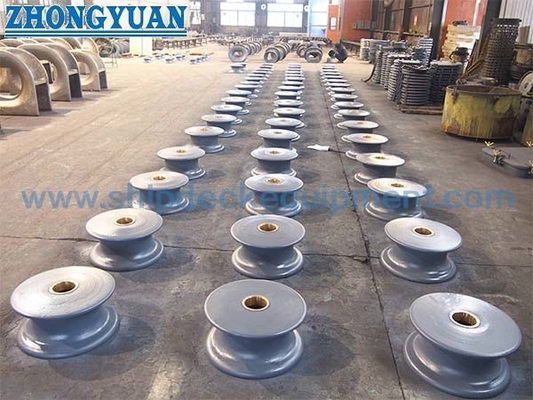

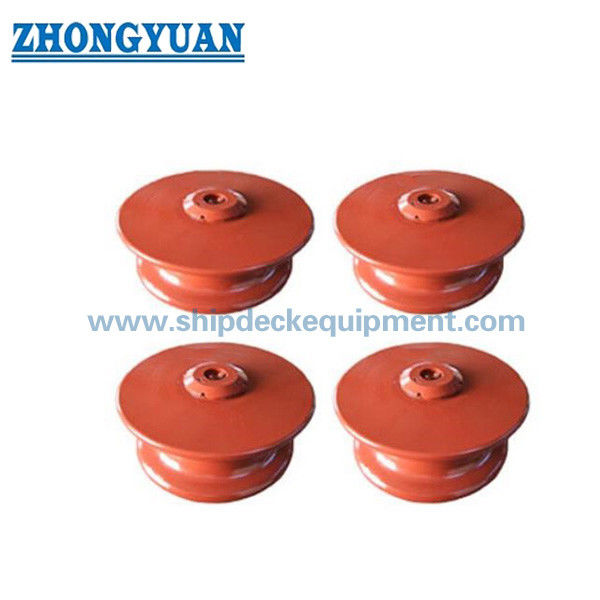

Dibujo GA | Fotos del producto
Pedido
MOQ: 1 | Entrega: 30–60 días
Preguntas frecuentes
P1: ¿Cómo seleccionar el SWL?
R: El SWL debe ser superior a la carga máxima de amarre.
P2: ¿Por qué es importante el factor de seguridad?
R: Garantiza la fiabilidad bajo cargas dinámicas.
P3: ¿Por qué usar un embudo de rodillos?
R: Reduce el desgaste de la cuerda y mejora la vida útil.
