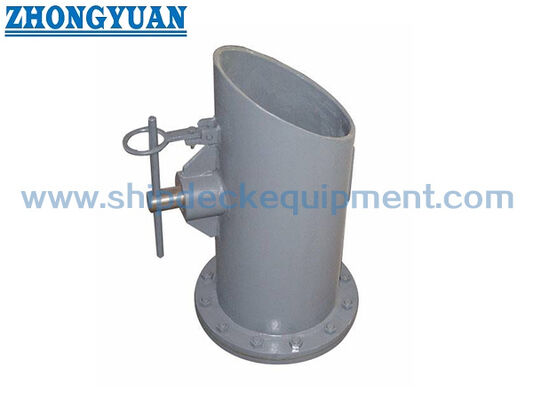

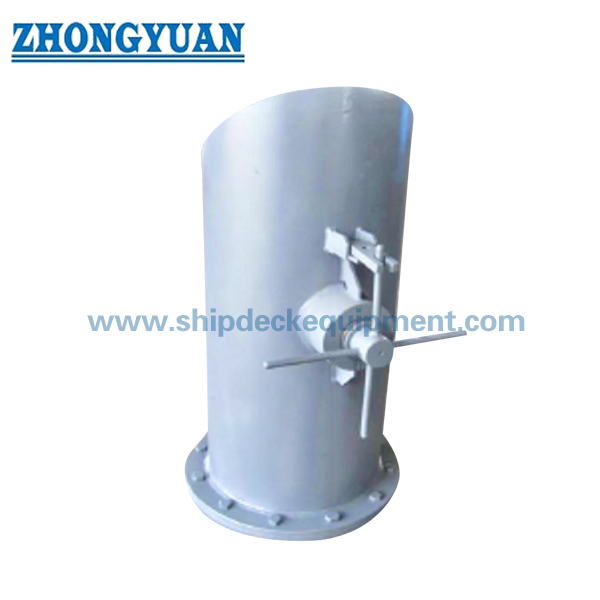

Liberador de apriete del cable de la cadena de anclaje DIN 81860 | Fijación final estanca/no estanca

DIN 81860 Anchor Chain Cable Clench Releaser Un sujetador de extremo impermeable / no impermeable

Resumen del producto

El soltador de abrazaderas para cables de cadena de anclaje DIN 81860 es un dispositivo de sujeción de extremos para cables de cadena de anclaje a bordo de buques.Normalmente se coloca en el extremo interior de la cadena de anclaje en el sistema de bloqueo de la cadena, en el que el extremo de la cadena debe fijarse durante el funcionamiento normal y soltarse cuando el buque necesite una descarga de emergencia de la cadena de anclaje.

Esta página abarca las opciones de suministro hermético y no hermético. La versión hermética se selecciona cuando se requiere un rendimiento de sellado alrededor del casillero de la cadena o el límite hermético correspondiente,mientras que se utiliza la versión no impermeable cuando el dibujo de instalación no requiere una función de selladoLa edición estándar final, el grado de cadena, el grado de material, la interfaz de instalación, la disposición de liberación y el requisito de prueba de estanqueidad deben confirmarse antes de la producción.

Especificaciones rápidas

• Tipo de producto: sujeción del cable de la cadena de anclaje / suelta de la cadena de anclaje / sujeción del extremo → asegura el extremo interno de la cadena y permite la liberación de emergencia según la disposición del recipiente.
• Referencia estándar: DIN 81860-1999 suministrada por el proyecto → las ediciones actuales de DIN 81860-1 / DIN 81860-2 se pueden comprobar si el astillero requiere la norma más reciente.
• Diámetro nominal de la cadena: de 36 mm a 152 mm en la tabla suministrada → adecuado para una amplia gama de cadenas de anclaje de buques.
• Grado de cadena de anclaje: aplicable a las cadenas de anclaje de grado 2 y grado 3 → el grado final de la cadena y el alcance de la aprobación de clase deben confirmarse en la especificación del proyecto.
• Opción hermética: versión hermética o no hermética → prueba de la función hermética, presión, duración y requerimiento de testigos deben confirmarse antes del pedido.
• Opciones de material: acero C-Mn, acero fundido o acero inoxidable → el grado exacto del material, el tratamiento térmico y la trazabilidad deben seguir los requisitos del proyecto.
• Tratamiento superficial: Sa 2.5 de estallido + una capa de primer de fábrica de epoxi, galvanizado, de acero inoxidable pulido o revestimiento personalizado → el acabado final debe coincidir con el plan de revestimiento del recipiente.
• Alcance del certificado: certificado del fabricante, certificado del material, inspección de clase y registro de ensayo hermético disponible según el requisito del pedido.

Principales parámetros técnicos

Guía de selección e investigación

• Paso 1: Confirmar la edición estándar DIN 81860, el nombre del producto y si el proyecto requiere una construcción hermética o no.
• Paso 2: Confirmar el diámetro nominal de la cadena, el grado de la cadena, la disposición del enlace final y si el producto es para nueva construcción, reparación o reemplazo.
• Paso 3: Confirme la posición de la instalación, la interfaz entre el depósito de la cadena y el mamparo, el espacio de operación disponible, la dirección de liberación y el refuerzo circundante mediante dibujo.
• Paso 4: Confirmar los requisitos de material: acero C-Mn, acero fundido, acero inoxidable o material especial de proyecto con trazabilidad del certificado.
• Paso 5: Confirmar el tratamiento de la superficie y el alcance de la inspección: primer de fábrica, acabado galvanizado, pulido de acero inoxidable, inspección de clase y prueba de función hermética si es necesario.
• Paso 6: Indicar la cantidad, el destino de entrega, el tiempo de entrega requerido, el tipo de buque, los requisitos de la sociedad de clasificación, el dibujo de la GA y las fotos de referencia, si están disponibles.

Estructura

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Seguridad y ventajas de la ingeniería de los casilleros de cadena

• El rango de dimensiones DIN 81860 ayuda a hacer coincidir el dispositivo de sujeción de extremo con el diámetro especificado de la cadena de anclaje, reduciendo la ambigüedad durante el reemplazo o la cotización.
• Las versiones herméticas y no herméticas pueden separarse en la fase de investigación, lo que evita el uso de un producto no sellado cuando la disposición del recipiente requiere una integridad hermética.
• El dispositivo admite una lógica de liberación de emergencia de la cadena: el extremo de la cadena de anclaje está normalmente fijado,y la conexión final se puede liberar cuando la disposición del buque requiere sacrificio de anclaje en condiciones peligrosas.
• En el caso de los proyectos herméticos, en lugar de asumir una condición de ensayo universal, deben confirmarse la estructura de sellado, el detalle de la junta o del anillo de O, la presión de ensayo, la duración del ensayo y el alcance de los testigos de clase.
• La selección del material puede ajustarse para proyectos de acero C-Mn, acero fundido o acero inoxidable, pero el grado exacto, el proceso de soldadura / fundición,y la trazabilidad de los certificados deben definirse antes de la producción.
• La preparación de la superficie, como el sabotaje Sa 2.5 y el primer de fábrica epoxi, ayudan a proporcionar una condición de base controlada para el recubrimiento final del recipiente.Mientras que el acabado pulido de acero galvanizado o inoxidable se puede discutir cuando se especifique.
• En el caso de los proyectos de sustitución, antes de confirmar la intercambiabilidad, deben comprobarse la interfaz existente de la cadena, la posición del orificio, la conexión del enlace final y el espacio libre de funcionamiento disponible.

Atributos personalizados

• Estándar: DIN 81860-1999 → uso cuando el astillero o la especificación del propietario requieren esta fijación de extremo de cadena de anclaje estándar alemán.
• Verificación estándar actual: DIN 81860-1 / DIN 81860-2:2022 → confirmar si el proyecto todavía requiere la edición de 1999 o la última edición de DIN.
• Versión: impermeable / no impermeable → elegir de acuerdo con el límite del casillero de la cadena, el requisito de sellado y el dibujo de instalación.
• Diámetro nominal de la cadena: 36152 mm → seleccionar estrictamente de acuerdo con el tamaño de la cadena de anclaje y la disposición de los eslabones finales.
• Grado de la cadena de anclaje: Grado 2 / Grado 3 según lo suministrado → debe confirmarse el grado final, la base de las reglas de clase y el requisito de aceptación.
• Material: acero C-Mn / acero fundido / acero inoxidable → grado exacto y alcance del certificado a confirmar antes del pedido.
• Prueba de funcionamiento impermeable: disponible según los requisitos del proyecto → presión, duración, método de inspección y necesidad de testigos para confirmar.
• Tratamiento de la superficie: Sa 2.5 de estallido + primer de la tienda de epoxi / galvanizado / personalizado → la condición final de la superficie debe seguir las especificaciones de revestimiento del recipiente.
• Requisito de certificado: Disponible bajo petición → certificado de clase, certificado de fabricante, certificado de material y registro de prueba están dispuestos de acuerdo con el alcance del pedido confirmado.

Cómo funciona

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Aplicaciones

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, los requisitos de prueba hermética y el procedimiento de aprobación de la sociedad de clase.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

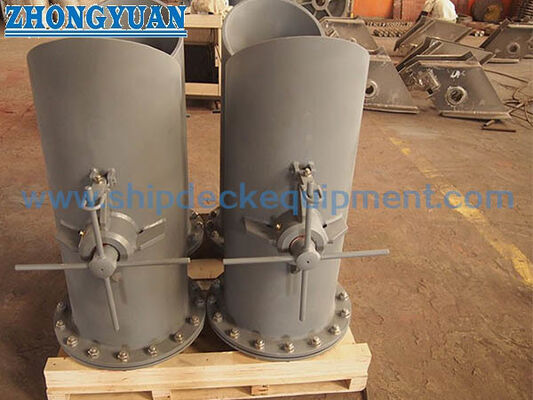

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre la versión impermeable y la no impermeable?

A1: La versión hermética se utiliza cuando la instalación requiere un sellado alrededor del casillero de la cadena o de un límite hermético correspondiente.Se utiliza la versión no impermeable cuando no se requiere ninguna función de selladoLa presión de ensayo, la duración del ensayo, los detalles de sellado y el requisito de testigos de clase deben confirmarse para proyectos herméticos.

P2: ¿Es este producto el mismo que un tapón de cadena de cubierta?

A2: No. Un soltador de abrazaderas de cable de cadena de anclaje DIN 81860 es un dispositivo de sujeción/liberación de extremo para el extremo interno de la cadena de anclaje.Un tapón de cadena se coloca normalmente en la cubierta para sostener y guiar la cadena durante las operaciones de anclajeLos dos productos no deben mezclarse en los dibujos o cotizaciones.

P3: ¿Qué información se necesita antes de la cotización?

A3: Por favor, confirme la edición estándar, la versión impermeable o no impermeable, el diámetro de la cadena, el grado de la cadena, el material, el tratamiento de la superficie, la cantidad, el requisito de certificado, el requisito de prueba impermeable,dibujo de instalación, destino de entrega y tiempo de entrega requerido.
