Resumen del producto

El soporte DIN 81915 Tipo D es una guía de cuerda polivalente montada en cubierta para dispositivos de amarre y remolque de barcos.Su cuerpo cerrado de acero fundido proporciona un paso definido de cuerda con superficies de contacto redondeadas, mientras que las dos piezas de cuerno Tipo D lo distinguen de la configuración Tipo C y ayudan a mantener la línea dentro del área de plomo prevista.

DIN Media enumera DIN 81915:1998-08 como la edición actual bajo el título Chocks multipropósito.y pesos de acero fundido desde 19.5 a 840 kg. Debido a que los pesos de las piezas de cuerno solo se indican para los tamaños 1 a 8 en la tabla disponible,la configuración exacta del tipo D para tamaños más grandes debe confirmarse con el dibujo estándar controlado antes de la cotización o la producción.

Especificaciones rápidas

• Norma y tipo: DIN 81915:1998-08 Tipo D → actual norma alemana de chock multipropósito con una configuración de cuerno montada en cubierta.
• Posiciones de aplicación: proa, popa, costado del buque o estación de remolque → seleccionadas de acuerdo con la disposición de amarre y remolque del buque.
• Rango de tamaños nominales: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → rango de tabla disponible; los detalles del cuerno tipo D para tamaños más grandes requieren confirmación.
• El rango de SWL estándar: 10 ∼ 320 kN → la capacidad de montaje no debe tratarse como la capacidad de la base de la cubierta o del sistema de remolque completo.
• Peso de acero fundido: 19,5 ‰ 840 kg → basado en la columna GS; el mínimo de 18 kg pertenece a la columna de material separada GGG.
• Disposición de cuerno tipo D: dos piezas de cuerno → ayuda a controlar la trayectoria de la cuerda en comparación con la abertura de tipo C sencilla.
• Opciones de material: acero fundido C-Mn, acero inoxidable fundido o acero especial → se confirmará el grado exacto y el requisito de baja temperatura.
• Tratamiento de superficie: Sa 2.5 de reventado + primer de fábrica epoxi como referencia → recubrimiento final o acabado de acero inoxidable pulido según la especificación del proyecto.

Principales parámetros técnicos

Nota: La tabla está transcrita a partir de los datos disponibles sobre el producto.y detalles de la soldadura en relación con el dibujo estándar oficial y la documentación de proyecto aprobada.

Guía de selección e investigación

Paso 1: Confirmar el tipo D DIN 81915, el tamaño nominal, el SWL requerido y si la cotización es para un proyecto de construcción nueva o de reemplazo.

Paso 2: Indicar el tipo de cuerda, el diámetro, el MBL, los ángulos de conducción esperados y la tarea de remolque o amarre.

Paso 3: Confirmar la posición de instalación, la apertura de la cubierta, la geometría de los cimientos, el refuerzo debajo de la cubierta, la interfaz de soldadura y el acceso disponible.

Paso 4: Confirmar el grado del material, los requisitos de baja temperatura o clase de hielo, el tratamiento de la superficie y cualquier requisito de pulido de acero inoxidable.

Paso 5: Confirmar el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, NDT o inspección de testigos.

Paso 6: Indicar la cantidad, el tipo de recipiente, el dibujo de instalación o la foto, el destino de entrega, los Incoterms y el plazo de entrega requerido.

Estructura

Cuerpo de acero fundido. Abertura de cuerda cerrada. Radios redondeados de contacto de cuerda. Dos cuernos tipo D. Base de cubierta soldada. Interfaz de soldadura. Tratamiento de superficie específico.

Ventajas de fundición, instalación e ingeniería

• El tipo D agrega dos piezas de cuerno a la disposición básica de colgajo cerrado, dando al equipamiento de cubierta una geometría de retención de cuerda más clara que la configuración tipo C.
• Las superficies redondeadas de contacto de cuerdas deben ser revestidas y alisadas después de la fundición para reducir el contacto local agudo y la abrasión innecesaria en las líneas de amarre o remolque.
• La calidad de la fundición, la repetibilidad dimensional, la geometría de la fijación del cuerno, las áreas adyacentes a la soldadura y la trazabilidad deben controlarse de acuerdo con el plan de inspección acordado.
• La base soldada en cubierta transfiere la fuerza de la línea a la estructura de soporte; la base de la cubierta, el refuerzo debajo de la cubierta, los detalles de la soldadura y la dirección de la carga deben ser verificados por el astillero o la oficina de diseño.
• La carga de funcionamiento admisible a bordo está limitada por la disposición completa, incluida la junta, las soldaduras, los cimientos, la estructura de la cubierta,y caso de carga aprobado.
• Para los tamaños nominales en los que la tabla disponible no indique el peso de la pieza de cuerno, la geometría del tipo D y el alcance de la oferta deben confirmarse antes de la cotización.

Atributos personalizados

• Norma: DIN 81915:1998-08 → edición actual de la DIN para las herramientas de uso múltiple.
• Tipo: Tipo D → cuchillo cerrado montado en cubierta con dos piezas de cuerno en comparación con el tipo C.
• Tamaño nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → seleccione el SWL requerido, la trayectoria de la cuerda y el dibujo del recipiente aprobado.
• SWL: 10?? 320 kN → utilizar el valor de ajuste estándar y verificar la estructura de la cubierta de apoyo por separado.
• Material: acero fundido C-Mn como principal opción de suministro → acero fundido inoxidable o acero especial a baja temperatura, sujeto a confirmación.
• Instalación: cubierta soldada → fundamento, detalles de soldadura, apertura de la cubierta y refuerzo bajo la cubierta deben confirmarse.
• Tratamiento de superficie: Sa 2.5 de estallido + primer de fábrica de epoxi como referencia → el sistema final sigue las especificaciones de revestimiento del recipiente.
• Requisito de certificación: Disponible de acuerdo con los requisitos del proyecto → la aprobación de la clase y el alcance del testigo deben acordarse antes de la producción.

Cómo funciona

Rope approaches the deck chock → Rope enters the closed opening between the Type D horns → Rounded contact surfaces guide the lead → Local line force is transferred through the cast body and welded base → Deck foundation distributes the load into the ship structure

Aplicaciones

Estaciones de amarre de proa Estaciones de amarre de popa Líderes de cuerda del lado del barco Estaciones de remolque Buques remolcadores Buques de carga Cisternas Buques de trabajo Proyectos de nueva construcción y reemplazo

Certificaciones y ventajas

Los certificados e inspecciones pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, el dibujo aprobado y el procedimiento de la sociedad de clasificación.No se supone que estén incluidos a menos que se indiquen en la orden de compra.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

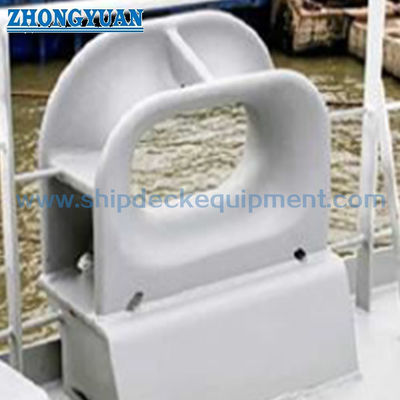

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre el DIN 81915 Tipo D y el Tipo C?

A1: el tipo D incluye dos piezas de cuerno alrededor del área de entrada de la cuerda, mientras que el tipo C es el arreglo cerrado correspondiente sin estos cuernos.pero la configuración exacta debe seguir el dibujo estándar o aprobado.

P2: ¿Cómo se debe seleccionar el tamaño nominal correcto?

A2: Seleccionar por el SWL de perforación requerido, el tipo y el diámetro de la cuerda, el MBL de la cuerda, los ángulos de conducción, la disposición de la cubierta, el espacio de instalación y el cálculo de amarre o remolque aprobado.No seleccionar sólo por el peso del producto o la cuerda de sustitución MBL para chock SWL.

P3: ¿Están disponibles todos los tamaños nominales de 1 a 32 como Tipo D?

A3: La tabla disponible enumera los tamaños 1 a 32, pero los pesos separados de las piezas de cuerno solo se muestran para los tamaños 1 a 8.y 32 deben confirmarse antes de la cotización..
