Calzo de amarre montado en baluarte JIS F 2007 Tipo A | Guía de cuerda de acero fundido con abertura ovalada
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| tipo: | Escribe | Materiales: | Fundición de acero C-Mn, fundición de acero inoxidable, también puede suministrar acero especial par |
|---|---|---|---|
| Estándar técnico: | JIS F 2007-1976 | Peso: | 15,1 a 115 kg |
| Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, galvanizado, pulido, tratamiento d | Certificados de clasificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes. |
| Resaltar: | Chock de amarre de tipo A,El tipo B es el de los anclajes.,Equipo de amarre de buques |
||
Descripción de producto
Calzo de amarre montado en baluarte JIS F 2007 Tipo A | Guía de cuerda de acero fundido con abertura ovalada
Descripción general del producto

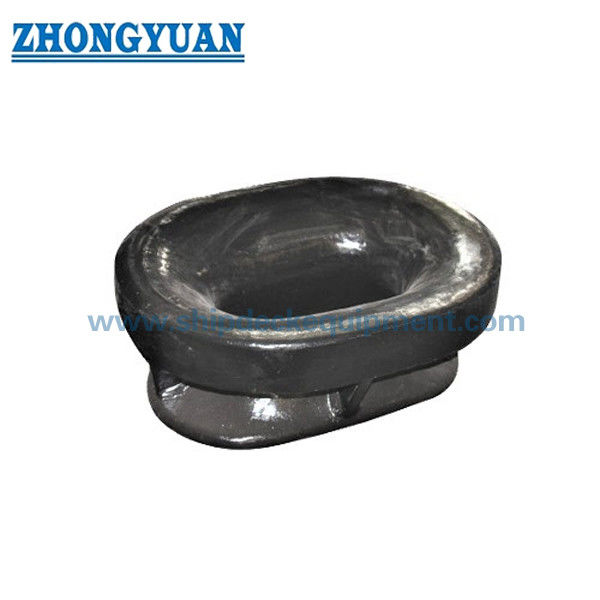

El calzo de amarre montado en baluarte JIS F 2007 tipo A es una guía de cable de acero fundido con una abertura ovalada. Está soldado al baluarte del buque para guiar los cabos de amarre a través de la estructura del baluarte y reducir el contacto local brusco durante las operaciones de atraque, cambio y amarre en el puerto.
El tipo A cubre tamaños nominales de 150 a 500. Es adecuado cuando la disposición de la embarcación requiere una abertura de cable ovalada más larga, más tolerancia de entrada y una clara alineación de los cables en la estación de amarre de amurada. El nombre estándar puede ser tubo de amarre, mientras que los compradores internacionales suelen buscar calzos de amarre montados en amuradas o calzos de amarre ovalados.
Especificaciones rápidas
• Tipo: JIS F 2007 Abertura ovalada tipo A → paso de cable más largo para dispositivos de amarre montados en amuradas.
• Rango de tamaño nominal: 150 a 500 → cobertura de tamaño más amplia que el Tipo B.
• Estándar: JIS F 2007-1976 → referencia para dimensiones, designación de tipo y base de material estándar.
• Material estándar: acero fundido SC42 según JIS G 5101 → Se puede discutir acero fundido C-Mn, acero inoxidable o acero especial.
• Masa calculada: 15,1 a 115 kg → útil para manipulación, embalaje, instalación y estimación de flete.
• Tratamiento de superficie: granallado Sa2.5 + imprimación epoxi para acero fundido → las superficies de contacto de acero inoxidable se pueden pulir cuando sea necesario.
• Enfoque de fabricación: superficie de contacto suave con la cuerda, calidad de fundición controlada, preparación de la zona de soldadura y control dimensional.
Principales parámetros técnicos
Dimensiones de la página web principal para calzo de amarre tipo A JIS F 2007. Las dimensiones están en mm a menos que se indique lo contrario.
|
Tamaño nominal |
l |
L1 |
L2 |
h |
H1 |
H2 |
B |
t |
No. de costillas |
Pierna de soldadura |
Masa calculada (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20,5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26,9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42,7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50,8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76,3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
El diámetro de referencia del cable debe compararse con la disposición de amarre del buque y las especificaciones del proyecto.
|
Tamaño nominal |
Diámetro de cuerda de Manila aplicable (mm, referencia) |
Diámetro aplicable del cable metálico (mm, referencia) |
|---|---|---|
| 150 | 40 | 16 (6x12) |
| 200 | 45 | 18 (6x12) |
| 250 | 50 | 20 (6x12) |
| 300 | 60 | 22,4 (6x12) |
| 350 | 70 | 24 (6x24) |
| 400 | 80 | 26 (6x24) |
| 450 | 85 | 30 (6x24) |
| 500 | 90 | 35,5 (6x24) |
Guía de selección y consulta
Paso 1: Confirme la abertura ovalada tipo A JIS F 2007 y el tamaño nominal de 150 a 500 según el diámetro del cable y el dibujo del recipiente.
Paso 2: Confirme la apertura del baluarte, el refuerzo, la longitud de la soldadura y el espacio de instalación disponible antes de la producción.
Paso 3: Confirme los requisitos de material: acero fundido SC42, acero fundido C-Mn, acero inoxidable o acero especial.
Paso 4: Confirme el tratamiento de la superficie: imprimación de taller, requisito de recubrimiento final o superficie de contacto de acero inoxidable pulido.
Paso 5: Confirmar el alcance del certificado antes de la cotización: certificado de fabricante, certificado de material, certificado de clase o inspección testigo.
Paso 6: proporcione la cantidad, el destino, el tiempo de entrega requerido, el plano de instalación y fotografías de referencia, si están disponibles.
Estructura
Apertura de cuerda ovalada | Cuerpo de acero fundido | Estructura soldada montada sobre baluarte | Radio de contacto de cuerda suave | Área de conexión soldada | Costillas según tamaño nominal | Imprimación de taller o acabado de acero inoxidable
Ventajas de diseño y calidad
• La apertura ovalada proporciona un paso de cable más largo que la configuración redonda Tipo B, lo que ayuda a la entrada del cable donde el ángulo de la línea de amarre cambia a lo largo de la amurada.
• Las superficies de contacto con la cuerda se recubren y alisan después del vaciado para reducir el contacto local cortante y ayudar a proteger el cable de manila o el cable metálico.
• Las indicaciones de fundición se controlan dentro de los criterios de fundición marinos aceptados. El enfoque es una calidad de fundición aceptable que no afecte el rendimiento, la calidad de la soldadura o la aceptación de la inspección.
• El área del cuerpo fundido dentro de los 50 mm de la zona de soldadura de la estructura del barco está especialmente controlada para reducir las indicaciones dañinas que afectan la calidad de la soldadura.
• Para tamaños nominales de 150 a 300, se presta especial atención a las paredes más delgadas y a las áreas adyacentes a la soldadura para reducir el riesgo de grietas durante la soldadura en astilleros.
• La revisión basada en FEA se puede utilizar para verificar la distribución de tensiones alrededor del borde de la abertura, las nervaduras y las transiciones soldadas cuando lo requiera el proyecto.
Atributos personalizados
- Estándar: JIS F 2007-1976 → utilizar cuando la especificación del proyecto requiera dimensiones de tubería de amarre/calzo de amarre JIS.
- Tipo: Abertura ovalada tipo A → adecuada para el paso de cables más largos a través de aberturas de amurada.
- Tamaño nominal: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → seleccione según el diámetro del cable, la disposición del casco y los requisitos del dibujo.
- Material: acero fundido SC42 como referencia estándar → se puede discutir acero fundido o acero inoxidable alternativo.
- Tratamiento de superficie: Chorro Sa2.5 + imprimación epoxi → el recubrimiento final sigue las especificaciones de pintura del recipiente después de la instalación.
- Control de zona de soldadura: 50 mm alrededor de la interfaz de soldadura → controlado para reducir indicaciones dañinas cerca del área de soldadura del astillero.
Requisito de certificado:Certificado de fabricante o certificado de clase según el pedido → el alcance de la inspección de clase debe confirmarse antes de la cotización.
Cómo funciona
Alineación de la abertura del baluarte → La cuerda pasa a través de un calzo ovalado → La superficie de contacto suave guía la dirección del cable → El cuerpo fundido transfiere la fuerza de contacto local a la estructura soldada del baluarte → Inspección y revestimiento después de la instalación
Aplicaciones
Pequeños buques de servicio | Remolcadores | Barcazas | Barcos de trabajo | Buques de carga | Petroleros | Estaciones de amarre en baluartes | Dispositivos de amarre en puertos | Proyectos de nueva construcción y reemplazo.
Certificaciones y ventajas
Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

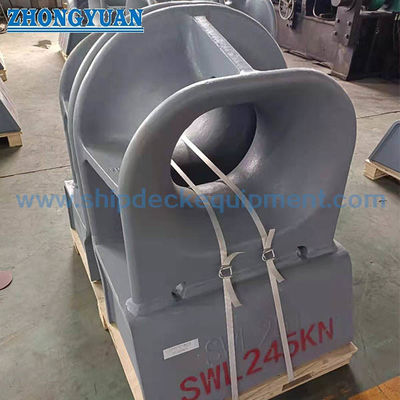

Dibujo y fotos
Preguntas frecuentes
P1: ¿Cómo se debe seleccionar el tamaño correcto de calzo de amarre Tipo A?
A1: Seleccione el tamaño nominal según el diámetro de la cuerda, las dimensiones de la abertura ovalada, la disposición del baluarte y el dibujo de diseño de la embarcación. La tabla de cuerdas de referencia es sólo para la selección inicial.
P2: ¿Por qué elegir el tipo A en lugar del tipo B?
A2: El tipo A utiliza una abertura ovalada más larga y cubre tamaños de hasta 500, por lo que es más adecuado cuando el camino del cable necesita más longitud de entrada y la embarcación tiene una disposición de amarre amurada más grande.
P3: ¿Qué puntos de calidad se deben verificar para los calzos de acero fundido Tipo A?
R3: Los puntos clave incluyen control dimensional, acabado de contacto suave con la cuerda, control de indicación de fundición, preparación de la zona de soldadura de 50 mm y alcance del certificado de acuerdo con los requisitos del proyecto.
