100-800 mm Fabricado Bollardo de amarre de doble pieza con placa de base ancha JIS F 2001 Tipo B

100–800 mm Bolardo de amarre de doble poste fabricado con placa base ancha | Tipo B JIS F 2001

Descripción del producto

El bolardo de amarre de doble poste fabricado Tipo B JIS F 2001 es un accesorio de amarre de barco soldado a cubierta utilizado para asegurar las líneas de amarre en las cubiertas de los buques. La configuración Tipo B utiliza dos postes fabricados sobre una placa base ancha, y el bolardo se selecciona normalmente por tipo estándar, diámetro nominal, SWL, configuración de cubierta, tipo de cabo, interfaz de soldadura, requisito de recubrimiento y alcance del certificado.

Para esta construcción de acero soldado, los postes pueden fabricarse con tubería de acero o con chapa de acero enrollada en forma de tubo y soldada. La conexión del tubo a la base debe prepararse con una soldadura de ranura adecuada, y la conexión a la cubierta debe seguir el detalle de soldadura aprobado por el astillero. Las costuras o bordes de soldadura que puedan entrar en contacto con la línea de amarre deben ser desbarbados y lijados para reducir la abrasión local del cabo durante el servicio.

Especificaciones rápidas

• Tipo de producto: bolardo de amarre de doble poste fabricado con placa base ancha → punto de amarre soldado a cubierta para configuraciones de cubierta de barco.

• Estándar y tipo: JIS F 2001 Tipo B, con referencia ISO 13795 → bolardo tipo placa base para aplicaciones de barcos y tecnología marina.

• Rango SWL: 29 a 981 kN de la tabla suministrada → utilizado para la selección inicial del tamaño del bolardo; el refuerzo de cubierta y la aprobación dependen del proyecto.

• Rango de diámetro nominal: 100 a 800 mm → cubre posiciones de amarre de cubierta de barcos pequeños a grandes dentro del rango de tamaño Tipo B proporcionado.

• Diámetro exterior del poste: Φ114.3 a Φ812.8 mm → dimensión clave del poste para verificación visual, planificación de fabricación y coincidencia de dibujo de página web.

• Rango de peso: 18.9 a 3071 kg → útil para cotización, manipulación, embalaje, planificación de transporte y preparación de instalación en astillero.

• Ruta de fabricación: tubería de acero o chapa de acero enrollada en tubo → las soldaduras longitudinales y las áreas de contacto con el cabo deben lijarse suavemente donde sea aplicable.

• Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación epoxi de taller como referencia → se puede discutir acabado pulido, galvanizado o personalizado cuando se especifique.

Parámetros técnicos principales

Dimensiones principales de la página web para bolardo de amarre de doble poste fabricado Tipo B JIS F 2001. Las dimensiones están en mm a menos que se indique lo contrario. Los valores de SWL provienen de la tabla suministrada y no deben convertirse en MBL de cabo, carga de prueba o carga de rotura sin confirmación del proyecto.

Guía de selección y consulta

Paso 1: Confirme el bolardo de amarre de doble poste fabricado Tipo B JIS F 2001 y seleccione el diámetro nominal / SWL según la disposición de amarre del buque.

Paso 2: Confirme el tipo de cabo, el tamaño del cabo, la dirección esperada del plomo del cabo, la disposición de la línea de amarre y si el bolardo es para nueva construcción o reemplazo.

Paso 3: Confirme la posición de instalación en cubierta, el refuerzo de cubierta, la interfaz de soldadura de la placa base, la preparación de la ranura y cualquier requisito de soldadura o END del astillero.

Paso 4: Confirme el requisito de fabricación: postes de tubería de acero o tubería de chapa de acero enrollada, soldadura de ranura de tubo a base y lijado de las costuras de soldadura en las áreas de contacto con el cabo.

Paso 5: Confirme el grado del material, el tratamiento superficial, el sistema de recubrimiento, el requisito de galvanizado / pulido si es aplicable y el requisito de protección contra la corrosión.

Paso 6: Confirme el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clase, inspección de testigo o requisito de aprobación de clase.

Paso 7: Proporcione la cantidad, el tipo de buque, el dibujo de instalación o la foto de referencia, el destino de entrega, el requisito de embalaje y el tiempo de entrega requerido.

Estructura

Dos postes verticales fabricados | Placa base ancha | Soldaduras de ranura de tubo a base | Borde de soldadura de cubierta | Costuras de contacto con el cabo lijadas suavemente | Construcción de tubería de acero o tubería de chapa enrollada | Imprimación de taller o tratamiento superficial especificado

Ventajas de fabricación, soldadura e ingeniería de amarre

• La placa base ancha Tipo B proporciona una interfaz clara soldada a cubierta para las estaciones de amarre de barcos; el refuerzo de cubierta final y el detalle de soldadura deben ser confirmados por el astillero o la oficina de diseño.

• Se pueden utilizar postes de tubería de acero o postes de tubería de chapa de acero enrollada según el requisito del proyecto, la disponibilidad de material y el plan de fabricación.

• Cuando la chapa se enrolla en tubo, la costura longitudinal debe soldarse y lijarse suavemente, especialmente donde el cabo pueda pasar o entrar en contacto con la superficie del poste.

• La preparación de la ranura en la conexión del tubo a la base admite una mayor penetración de soldadura y una mejor continuidad estructural cuando se realiza de acuerdo con una WPS aprobada.

• El borde de soldadura de cubierta se puede preparar para soldadura de alta penetración donde lo requiera el dibujo del proyecto, pero la forma final de la soldadura, la pata de soldadura, el END y la inspección de clase deben confirmarse antes de la producción.

• Las superficies de contacto con el cabo lisas y desbarbadas ayudan a reducir el contacto local agudo en cables de acero, cabos de fibra de manila/sisal o cabos sintéticos durante el manejo normal de amarre.

• El rango SWL suministrado de 29 a 981 kN permite al comprador seleccionar por duty de amarre sin mezclar SWL con MBL de cabo, carga de prueba o carga de rotura.

• El tratamiento superficial se puede alinear con la especificación de pintura del buque, el entorno de corrosión y el requisito de inspección del propietario.

Atributos personalizados

• Estándar: JIS F 2001 Tipo B → usar cuando el dibujo del buque o la especificación del propietario requieran la configuración del bolardo con placa base Tipo B.

• Nombre del producto: Bolardo de amarre de doble poste fabricado → accesorio de amarre de cubierta para asegurar líneas de amarre, no es un producto de elevación.

• Forma de la base: Placa base ancha → proporciona la huella de soldadura en cubierta y debe verificarse con el refuerzo de cubierta y los detalles de soldadura.

• Rango SWL: 29 a 981 kN → seleccionar según la tabla suministrada y el cálculo de amarre del proyecto.

• Diámetro nominal: 100 a 800 mm → base principal de tamaño para cotización, coincidencia de dibujo e identificación del producto.

• Opciones de material: acero C-Mn / acero inoxidable / acero especial para proyectos de rompehielos → el grado de material final y la trazabilidad a confirmar.

• Método de fabricación: tubería de acero o chapa de acero enrollada en tubo → el acabado de la costura de soldadura es importante para la protección contra el contacto con el cabo.

• Requisito de soldadura: soldaduras de ranura preparadas de tubo a base y de cubierta → la forma final de la soldadura, WPS, END y alcance de inspección de clase a confirmar.

• Referencia de cabo aplicable: cable de acero, cabo de fibra de manila y sisal, cabo sintético → el tamaño del cabo y la disposición del plomo deben confirmarse con el dibujo del buque.

• Tratamiento superficial: chorreado Sa 2.5 + imprimación epoxi de taller como referencia → el acabado final de recubrimiento, galvanizado o pulido sigue el requisito del proyecto.

• Requisito de certificado: disponible bajo pedido según el requisito del proyecto → el alcance de la inspección y aprobación de clase debe confirmarse antes de la cotización.

Cómo funciona

La línea de amarre se dirige alrededor del bolardo de doble poste → La carga del cabo es soportada por los dos postes fabricados → La fuerza local se transfiere a través de las soldaduras de tubo a base y la placa base ancha → La carga se transfiere a la estructura de cubierta reforzada a través de la soldadura de cubierta → La inspección y el recubrimiento final se completan según el requisito del proyecto

Aplicaciones

Graneleros | Buques cisterna | Buques portacontenedores | Buques de carga general | Embarcaciones de trabajo | Remolcadores | Estaciones de amarre de cubierta de barco | Proyectos de nueva construcción de astilleros | Proyectos de reemplazo y reparación

Certificaciones y ventajas

Los certificados se pueden organizar según el requisito del proyecto, el alcance de la inspección, la trazabilidad del material, la documentación de soldadura y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

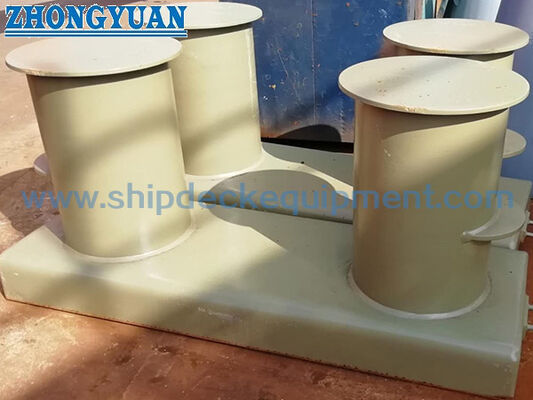

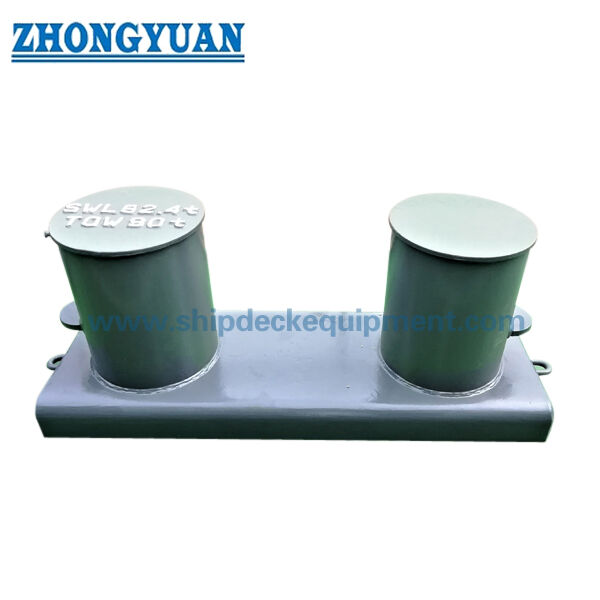

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el tamaño correcto del bolardo Tipo B JIS F 2001?

R1: Seleccione el diámetro nominal y el SWL según la disposición de amarre del buque, el tipo de cabo, el tamaño del cabo, la dirección del plomo del cabo, el refuerzo de cubierta y el requisito de aprobación del proyecto. La tabla SWL suministrada es para la selección del bolardo y no debe tratarse como MBL de cabo o carga de prueba.

P2: ¿Por qué es importante la placa base ancha para los bolardos Tipo B?

R2: La placa base ancha proporciona la interfaz de soldadura en cubierta y ayuda a distribuir la fuerza del bolardo en la estructura del barco. El espesor real de la placa de cubierta, el refuerzo, la forma de la soldadura y el requisito de inspección deben ser confirmados por el astillero o la oficina de diseño.

P3: ¿Qué detalles de soldadura y fabricación se deben confirmar antes de realizar el pedido?

R3: Confirme si los postes están hechos de tubería de acero o tubería de chapa de acero enrollada, el detalle de la soldadura de ranura de tubo a base, la preparación de la soldadura de cubierta, el requisito de pata o penetración de soldadura, el alcance de WPS/END, el certificado de material, el tratamiento superficial y si se requiere inspección de clase.
