DN100mm–450mm Guía de rodillos pedestal con cornamusa | SWL verificado (254–1766 kN) para amarre de barcos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar técnico: | CB/T 436-2000 | Tipo de rodillo: | Tipo A con rodillo estándar CB*58-83 |
|---|---|---|---|
| Diámetros de rodillos: | 100 mm ~ 450 mm | Rodillo no.: | Número de rodillo: rodillo único |
| Peso del rodillo: | 9,9 kg ~ 452 kg | Peso de base: | 63,9 kg ~ 454,4 kg |
| Materiales: | Acero dulce C-Mn, acero inoxidable, acero fundido, hierro fundido nodular | Tratamiento superficial: | chorro de arena a S2.5 + una capa de imprimación epoxi, galvanizado, tratamiento de superficie perso |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Resaltar: | Las condiciones de producción y de comercialización de los productos incluidos en el presente Reglamento son las siguientes:,CB/T 436 La ciudad de Fairlead,CB/T 436 Pedestal de rodillos de la línea de conducción |
||
Descripción de producto
DN100mm 450mm Pedestal Roller Fairlead con Cleat. Verificado SWL (254 1766 kN) para amarre de buques
Resumen del producto
CB/T 436 El pedestal de rodillo tipo A con clavija está diseñado para la guía combinada de cuerdas y la fijación temporal en los sistemas de amarre de los buques.
La estructura elevada del pedestal asegura el ángulo de conducción adecuado de la cuerda desde la cubierta hasta la pista, reduciendo las curvas anormales y mejorando la distribución de la carga.
El rodillo de acero fundido giratorio reduce la fricción y el desgaste de la cuerda, mientras que la clavija integrada permite un posicionamiento y una sujeción rápidos.
Diseñado con valores SWL definidos para la selección bajo cargas reales de amarre, lo que garantiza una transferencia de carga confiable y la seguridad operativa.
Especificaciones rápidas
- Diámetro del rodillo: 100×450 mm → Define la capacidad de la cuerda
- Altura del pedestal (H): ~ 1000 mm → Asegura el ángulo de conducción adecuado
- SWL: 2541766 kN → Define la carga permitida
- Función: Guía + Despeje → Operación combinada
- Material: rodillo de acero fundido + pedestal fabricado → resistencia
- Eje: acero de alta resistencia → transferencia de carga
- Lubricación: Grasa en el pezón → Fácil mantenimiento
- Superficie: Sa2,5 + primer → protección contra la corrosión
- Estándar: CB/T 436-2000 → Cumplimiento de las normas marinas
Principales parámetros técnicos
| Las demás - ¿Qué es eso? |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. (Sólo para referencia) |
Las dimensiones | Peso En kg |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||||||||||||||||
| Fibras Cuerdas - ¿Qué es eso? |
Naturaleza Cuerdas - ¿Qué es eso? |
RSI (GB /T 8918) Fuerza 1570 Mpa |
a) el | D1 | D2 | D3 | D4 | H. | H1 | - ¿ Qué? | K1 | - ¿ Qué? | el | t | T1 | Las demás | El pedestal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 ~ 18 años | Entre 14 y 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | Entre 38 y 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | Entre 42 y 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Nota: el pedestal h= 1000 mm | ||||||||||||||||||||
Guía de selección
Paso 1 Seleccione el diámetro del rodillo en función del tamaño de la cuerda
Paso 2: Confirmar el tipo de cuerda → cuerda de fibra o acero
Paso 3 Confirmación de que el SWL debe exceder la carga de amarre
Paso 4 Confirmar la altura del pedestal → Encajar el ángulo de conducción de la cubierta
Paso 5
Paso 6 Confirmación de la certificación → Requisito de clase
Estructura
Roller de acero fundido. Clate. Piedestal elevado. Eje.
Atributos personalizados
- Altura del pedestal: 500~1500 mm → Línea de cuerda correcta
- SWL: 2541766 kN → capacidad de carga
- Función: Guía + retención → Función eficiente
- Material: acero fundido → resistencia
- Eje: alta resistencia → transferencia de carga
- El sistema de lubricación: sistema de grasa → rotación suave
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensayo de los fabricantes
Guía de consulta
Por favor, indique el diámetro de la cuerda, el SWL requerido, la altura del pedestal (si es diferente), la posición de instalación y la certificación.
Cómo funciona
El pedestal elevado asegura el ángulo adecuado de la cuerda, el rodillo reduce la fricción y la clavija permite la sujeción temporal.
Aplicaciones
Amarración de cubierta de buque. Aplicaciones de alto ángulo de conducción. Diseño compacto.
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; diseño correcto del ángulo de conducción, desgaste reducido de la cuerda, función integrada.
Dibujo y fotos

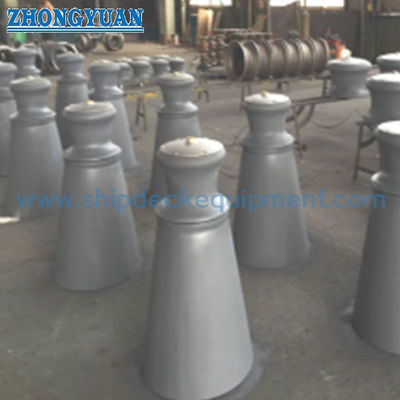

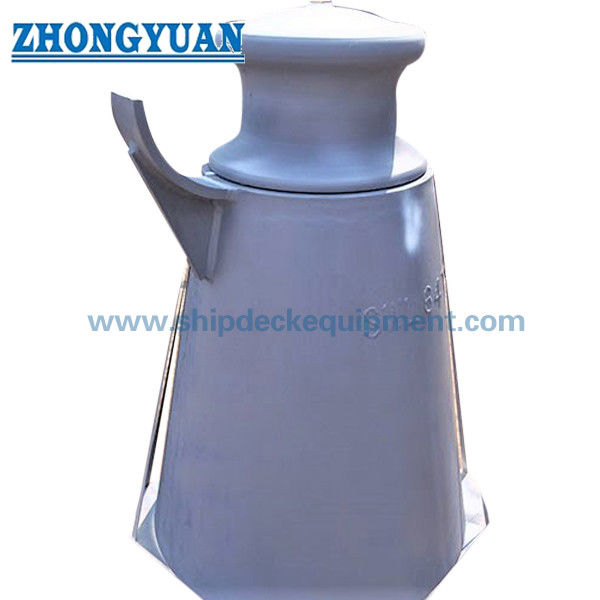

Dibujo de GA. Fotos del producto
Ordenar
MOQ: 1 Unidad. Entrega: 45 ¢ 60 días. Altura personalizada disponible.
Preguntas frecuentes
P1: ¿Por qué es importante la altura del pedestal?
R: Asegura el ángulo de conducción adecuado de la cuerda y reduce la carga lateral.
P2: ¿Se puede personalizar la altura?
R: Sí, la altura del pedestal se puede ajustar para adaptarse a la disposición de la cubierta.
P3: ¿Cómo seleccionar SWL?
R: El SWL debe superar la carga de amarre esperada.
