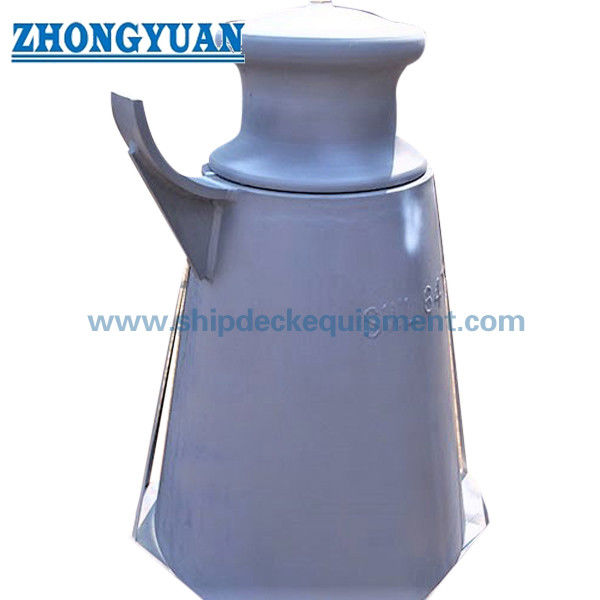

100 450 mm Pedestal Roller Fairlead con Cleat. Verificado SWL (254 1766 kN para amarre de buques)
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipment |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | TT, LC/C |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Estándar técnico: | CB/T 436-2000 | Tipo de rodillo: | Tipo A con rodillo estándar CB*58-83 |
|---|---|---|---|
| Diámetros de rodillos: | 100 mm ~ 450 mm | Rodillo no.: | Número de rodillo: rodillo único |
| Peso del rodillo: | 9,9 kg ~ 452 kg | Peso de base: | 63,9 kg ~ 454,4 kg |
| Materiales: | Acero dulce C-Mn, acero inoxidable, acero fundido, hierro fundido nodular | Tratamiento superficial: | chorro de arena a S2.5 + una capa de imprimación epoxi, galvanizado, tratamiento de superficie perso |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Resaltar: | Las condiciones de producción y de comercialización de los productos incluidos en el presente Reglamento son las siguientes:,CB/T 436 La ciudad de Fairlead,CB/T 436 Pedestal de rodillos de la línea de conducción |
||
Descripción de producto
Rodillo de pedestal con cornamusa de 100-450 mm | SWL verificado (254-1766 kN) para amarre de barcos
Descripción del producto
El rodillo de pedestal tipo A CB/T 436 con cornamusa está diseñado para la guía combinada de cabos y la sujeción temporal en sistemas de amarre de barcos.
La estructura elevada del pedestal asegura un ángulo de plomo adecuado del cabo desde la cubierta hasta el rodillo, reduciendo la flexión anormal y mejorando la distribución de la carga.
El rodillo giratorio de acero fundido reduce la fricción y el desgaste del cabo, mientras que la cornamusa integrada permite un posicionamiento y sujeción rápidos.
Diseñado con valores SWL definidos para la selección bajo cargas de amarre reales, asegurando una transferencia de carga fiable y seguridad operativa.
Especificaciones rápidas
- Diámetro del rodillo: 100-450 mm → Define la capacidad del cabo
- Altura del pedestal (H): ~1000 mm → Asegura el ángulo de plomo adecuado
- SWL: 254-1766 kN → Define la carga admisible
- Función: Guía + Cornamusa → Operación combinada
- Material: Rodillo de acero fundido + pedestal fabricado → Resistencia
- Eje: Acero de alta resistencia → Transferencia de carga
- Lubricación: Engrasador → Mantenimiento fácil
- Superficie: Sa2.5 + imprimación → Protección contra la corrosión
- Estándar: CB/T 436-2000 → Cumplimiento marino
Parámetros técnicos principales
| Rodillo Diá. |
Diámetro aplicable del cabo de acero (máx.) (Solo como referencia) |
Dimensiones | Peso kg |
SWL (kN) | ||||||||||||||||
| Fibra Cabo Diá. |
Naturaleza Cabo Diá. |
SWR (GB /T 8918) Resistencia 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rodillo | Pedestal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Nota: Pedestal h= 1000 mm | ||||||||||||||||||||
Guía de selección
Paso 1 → Seleccionar diámetro del rodillo → Basado en el tamaño del cabo
Paso 2 → Confirmar tipo de cabo → Cabo de fibra o de alambre de acero
Paso 3 → Confirmar SWL → Debe exceder la carga de amarre
Paso 4 → Confirmar altura del pedestal → Coincidir con el ángulo de plomo de la cubierta
Paso 5 → Confirmar función → Con cornamusa o solo guía
Paso 6 → Confirmar certificación → Requisito de clase
Estructura
Rodillo de acero fundido | Cornamusa | Pedestal elevado | Eje | Sistema de lubricación
Atributos personalizados
- Altura del pedestal: 500~1500 mm → Plomo de cabo correcto
- SWL: 254-1766 kN → Capacidad de carga
- Función: Guía + sujeción → Operación eficiente
- Material: Acero fundido → Resistencia
- Eje: Alta resistencia → Transferencia de carga
- Lubricación: Sistema de grasa → Rotación suave
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Guía de consulta
Por favor, proporcione el diámetro del cabo, el SWL requerido, la altura del pedestal (si es diferente), la posición de instalación y la certificación.
Cómo funciona
El pedestal elevado asegura el ángulo adecuado del cabo, el rodillo reduce la fricción y la cornamusa permite la sujeción temporal.
Aplicaciones
Amarre en cubierta de barcos | Aplicaciones de alto ángulo de plomo | Diseño compacto
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; diseño de ángulo de plomo correcto, reducción del desgaste del cabo, función integrada.
Dibujo y fotos

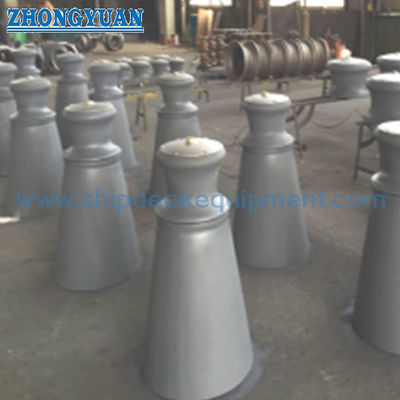

Dibujo GA | Fotos del producto
Pedido
MOQ: 1 Unidad | Entrega: 45-60 Días | Altura personalizada disponible
Preguntas frecuentes
P1: ¿Por qué es importante la altura del pedestal?
R: Asegura el ángulo de plomo adecuado del cabo y reduce la carga lateral.
P2: ¿Se puede personalizar la altura?
R: Sí, la altura del pedestal se puede ajustar para adaptarse al diseño de la cubierta.
P3: ¿Cómo seleccionar el SWL?
R: El SWL debe exceder la carga de amarre esperada.
