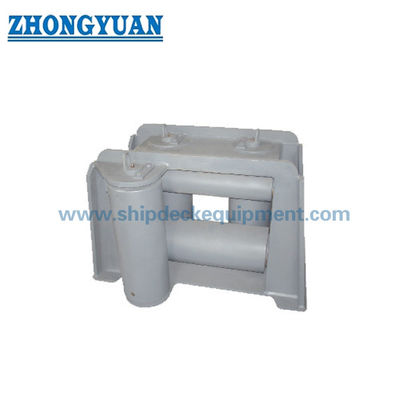

5-Roller Universal Fairlead con el rodillo superior para el amarre del barco JIS F 2026-1980 Tipo BR
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Estándar: | JISF 2026-1980 | Tipo: | Tipo BR, Tipo BL |
|---|---|---|---|
| Diámetros de rodillos: | 140~315 mm | Peso: | 235~2050kg |
| Material: | Acero C-Mn, Acero dulce, Acero inoxidable | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, acero inoxidable pulido, tratamien |
| Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, la información facilitada por la auto | ||
| Resaltar: | Tipo BR cinco canalizaciones del rodillo,Cinco canalizaciones del rodillo,Nave de JIS F 2026-80 que amarra el equipo |
||
Descripción de producto
5-Roller Universal Fairlead con Rodillo Superior para Amarre de Barcos | Tipo JIS F 2026-1980 BR
Descripción del Producto
El cabrestante universal de cinco rodillos tipo JIS F 2026 BR es un dispositivo de guía de cabos de amarre instalado cerca de la cubierta exterior o del borde de la cubierta. Se utiliza para guiar los cabos de amarre desde varias direcciones a través de una disposición compacta de rodillos, reduciendo el contacto directo del cabo con la estructura del barco y ayudando a que el cabo pase más suavemente durante las operaciones de atraque, desplazamiento y amarre en general.
Este cabrestante tipo BR se posiciona como una solución práctica de cinco rodillos para arreglos de guía de cabos de medianos a pesados donde se requiere control de cabos multidireccional pero el espacio de cubierta no justifica un cabrestante más grande de siete o nueve rodillos. Para proyectos que requieren el tipo BL, disposición opuesta, tamaño del cabo, base de carga, cimentación de instalación y alcance de inspección de clase deben confirmarse contra el plano de la embarcación antes de la cotización.
Especificaciones Rápidas
• Tipo de producto: Cabrestante universal de cinco rodillos con rodillo superior → guía de cabos multidireccional compacta para estaciones de amarre de barcos.
• Estándar: JIS F 2026-1980 → referencia para designación, dimensiones, patas de soldadura y rango de peso de los tipos BR / BL.
• Rango de diámetro nominal del rodillo: 140 a 315 mm → soporta diferentes disposiciones de cubierta y requisitos de trayectoria del cabo.
• Rango de peso: 235 a 2050 kg → útil para el plan de elevación, manejo en taller, embalaje, flete y revisión de la cimentación de cubierta.
• Concepto de estructura: combinación de rodillos horizontal y vertical → ayuda a guiar los cabos desde diferentes ángulos de aproximación con menos desgaste local del cabo.
• Opciones de material: acero C-Mn, acero dulce o acero inoxidable → el material final debe seguir las especificaciones del proyecto y los requisitos del plano.
• Tratamiento superficial: chorreado a Sa2.5/S2.5 + imprimación de taller epoxi, pulido, galvanizado o recubrimiento personalizado → seleccionado según el entorno de corrosión y el sistema de pintura de la embarcación.
• Alcance del certificado: disponible según los requisitos del proyecto → la participación de la clasificación, la trazabilidad del material y la presenciación de la inspección deben confirmarse antes del pedido.
Parámetros Técnicos Principales
| Nominal Diám. |
Marco | |||||||||||||||||
| B | B1 | b | b1 | b2 | b3 | b4 | D | D1 | D2 | D3 | H | h | hl | h2 | h3 | L | Ll | |
| 140 | 310 | 390 | 150 | 69 | 20 | 45 | 25 | 90 | 140 | 120 | 80 | 480 | 275 | 130 | 40 | 50 | 515 | 805 |
| 160 | 360 | 460 | 175 | 82 | 22 | 65 | 35 | 110 | 160 | 140 | 90 | 515 | 290 | 145 | 45 | 60 | 570 | 890 |
| 180 | 410 | 525 | 200 | 95 | 24 | 80 | 40 | 135 | 180 | 150 | 100 | 560 | 315 | 155 | 50 | 70 | 620 | 960 |
| 200 | 460 | 583 | 225 | 108 | 26 | 90 | 45 | 160 | 200 | 160 | 110 | 590 | 330 | 170 | 60 | 80 | 675 | 1049 |
| 250 | 565 | 701 | 280 | 133 | 30 | 105 | 55 | 200 | 250 | 200 | 130 | 715 | 415 | 195 | 75 | 90 | 825 | 1303 |
| 315 | 670 | 824 | 330 | 159 | 34 | 125 | 65 | 240 | 300 | 240 | 160 | 870 | 520 | 220 | 90 | 100 | 980 | 1562 |
| Nominal Diám. |
Marco | Pata de soldadura | Peso (kg) |
|||||||||||||||
| I | l1 | l2 | l3 | l4 | R | R1 | t | t1 | t2 | t3 | t4 | f | f1 | f2 | f3 | |||
| 140 | 335 | 120 | 60 | 50 | 20 | 40 | 70 | 12 | 10 | 16 | 6 | 20 | 9 | 6 | 12 | 4 | 235 | |
| 160 | 365 | 135 | 65 | 50 | 20 | 45 | 85 | 14 | 10 | 18 | 8 | 22 | 9 | 7 | 12 | 6 | 353 | |
| 180 | 390 | 145 | 70 | 50 | 20 | 50 | 95 | 16 | 10 | 20 | 10 | 24 | 9 | 9 | 12 | 8 | 496 | |
| 200 | 420 | 160 | 80 | 50 | 20 | 60 | 110 | 18 | 12 | 22 | 10 | 26 | 10 | 10 | 14 | 8 | 648 | |
| 250 | 520 | 210 | 105 | 60 | 25 | 75 | 135 | 20 | 14 | 26 | 12 | 30 | 10 | 12 | 14 | 10 | 1176 | |
| 315 | 620 | 260 | 130 | 60 | 25 | 90 | 160 | 22 | 16 | 30 | 14 | 34 | 12 | 14 | 16 | 10 | 2050 | |
Guía de Selección y Consulta
Paso 1: Confirmar estándar, tipo y disposición de mano → JIS F 2026-1980 Tipo BR o Tipo BL deben coincidir con el plano de disposición de amarre de la embarcación.
Paso 2: Confirmar diámetro nominal y trayectoria del cabo → seleccionar 140, 160, 180, 200, 250 o 315 según el tamaño del cabo, la posición del cabrestante y el ángulo de aproximación del cabo requerido.
Paso 3: Confirmar base de carga y datos del cabo → proporcionar tipo de cabo, diámetro de cabo, MBL del cabo si está disponible, disposición de amarre y cualquier carga de diseño requerida o nota de clase. No trate la carga de rotura del cabo como SWL del cabrestante a menos que se confirme la base de diseño.
Paso 4: Confirmar detalles de instalación → ubicación de la cubierta, disposición del lado exterior, espacio de cimentación, condición de soldadura, refuerzo circundante y posición del cabrestante o bolardo relacionado.
Paso 5: Confirmar material y tratamiento superficial → acero C-Mn, acero dulce, acero inoxidable, chorreado + imprimación, galvanizado, pulido o sistema de recubrimiento personalizado.
Paso 6: Confirmar información de compra → cantidad, requisito de certificado, alcance de inspección, destino de entrega, tiempo de entrega requerido y plano o foto de referencia si está disponible.
Estructura
Disposición de cinco rodillos | Rodillo superior | Rodillos laterales | Rodillos de guía de cabo horizontales y verticales | Marco de acero soldado | Interfaz de cimentación en el borde de la cubierta | Superficies de rodadura de contacto con el cabo | Patas de soldadura según tamaño | Recubrimiento marino o acabado personalizado
Ventajas de Diseño e Ingeniería de Amarre
• La disposición de cinco rodillos proporciona una guía de cabo más estable que las disposiciones más simples de tres o cuatro rodillos, manteniendo al mismo tiempo una estructura más compacta que los cabrestantes grandes de siete o nueve rodillos.
• La combinación de rodillos horizontales y verticales ayuda a controlar el movimiento del cabo desde varias direcciones de aproximación, lo cual es útil en estaciones de amarre en el borde de la cubierta y en disposiciones de amarre de embarcaciones de ingeniería.
• El contacto rodante reduce el contacto deslizante directo entre el cabo y la estructura del barco, ayudando a reducir el desgaste local en las superficies del cabo de amarre durante el movimiento repetido del cabo.
• El marco compacto multirrodillo es adecuado donde la disposición de la cubierta requiere un mejor control del cabo pero el espacio de instalación disponible es limitado.
• El rango de tamaño estándar de 140 a 315 proporciona a los astilleros un rango de selección práctico para diferentes tamaños de embarcaciones, disposiciones de cubierta y requisitos de guía de cabo.
• Se proporcionan datos de peso y patas de soldadura para la planificación de cimentaciones, el manejo en taller, el embalaje y la coordinación de la instalación.
• El tratamiento superficial se puede seleccionar según la especificación de recubrimiento de la embarcación, el entorno de corrosión y los requisitos del propietario, sujeto a confirmación del proyecto.
Atributos Personalizados
• Estándar: JIS F 2026-1980 → usar cuando la especificación del astillero o del propietario requiera dimensiones de cabrestante de rodillo en el borde de la cubierta según el estándar japonés.
• Tipo: Tipo BR / Tipo BL → el Tipo BR se utiliza en esta página; el Tipo BL o la disposición opuesta deben confirmarse mediante plano antes de la cotización.
• Diámetro Nominal: 140 / 160 / 180 / 200 / 250 / 315 → seleccionar según la trayectoria del cabo, el espacio de instalación y la disposición de amarre de la embarcación.
• Rango de Diámetro del Rodillo: 140 a 315 mm → los tamaños de rodillo más grandes proporcionan un radio de contacto más amplio y una envolvente de estructura más grande.
• Rango de Peso: 235 a 2050 kg → importante para la planificación del transporte, la disposición de elevación de cubierta y la preparación de la instalación.
• Material: acero C-Mn, acero dulce o acero inoxidable → el grado final, la trazabilidad y los requisitos de inspección deben seguir las especificaciones del pedido.
• Tratamiento Superficial: chorreado Sa2.5/S2.5 + imprimación de taller epoxi, pulido, galvanizado o tratamiento personalizado → el sistema de recubrimiento final debe coincidir con los requisitos de pintura de la embarcación.
• Requisito de Certificado: Disponible bajo pedido según los requisitos del proyecto → la aprobación de clase y la inspección presencial están sujetas al alcance del pedido confirmado.
Cómo Funciona
El cabo de amarre se aproxima desde la cubierta o el lado exterior → El cabo contacta la superficie del rodillo adecuada → Los rodillos guían la dirección del cabo y reducen la fricción de deslizamiento → El marco transfiere la fuerza de guía del cabo a la cimentación de la cubierta → El cabo continúa hacia el bolardo, cabrestante o disposición de amarre
Aplicaciones
Sistemas de amarre de barcos | Guía de cabos en el borde de la cubierta | Disposición de guía de cabos de cabrestante | Dragas | Buques grúa | Barcos de pilotaje | Embarcaciones de trabajo | Embarcaciones de ingeniería | Proyectos de nueva construcción y reemplazo
Certificaciones y Ventajas
Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación. Los certificados de clase están disponibles bajo pedido y sujetos a la participación confirmada de la clasificación.
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

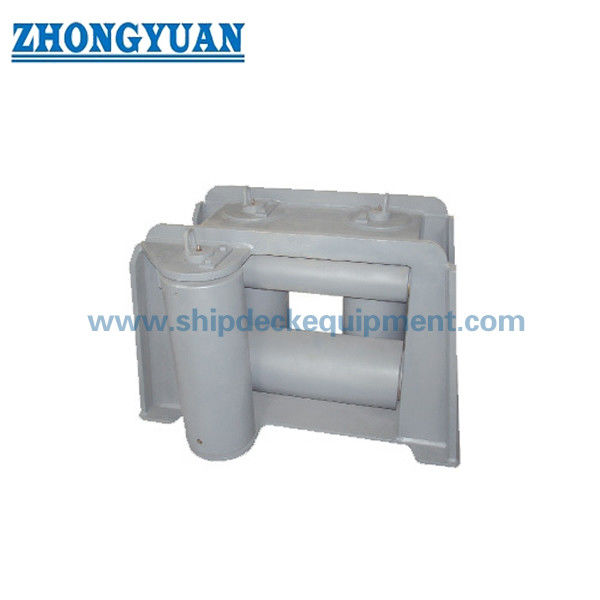

Dibujo y Fotos
Preguntas Frecuentes
P1: ¿Cuál es la principal diferencia entre un cabrestante de cinco rodillos y un cabrestante más grande de nueve rodillos?
R1: Un cabrestante de cinco rodillos es una solución compacta de guía de cabos multidireccional para disposiciones de amarre normales a de complejidad media. Un cabrestante de nueve rodillos se selecciona generalmente para estructuras más grandes, ángulos de guía de cabos más complejos o disposiciones de guía de cabos más pesadas. La selección final debe seguir la disposición de amarre de la embarcación y la base de carga.
P2: ¿Se puede utilizar la carga de rotura del cabo directamente como SWL de este cabrestante?
R2: No. La carga de rotura del cabo, el MBL del cabo, la carga de diseño, el SWL de referencia y la carga de prueba no deben mezclarse. Para la cotización y la revisión de ingeniería, proporcione el diámetro del cabo, el tipo de cabo, el MBL del cabo si está disponible, el plano de la embarcación y la nota de clase requerida para que se pueda confirmar la base de selección correcta.
P3: ¿Qué información se necesita antes de la cotización?
R3: Confirme JIS F 2026 Tipo BR o Tipo BL, diámetro nominal, tamaño del cabo, material, tratamiento superficial, cantidad, requisito de certificado, posición de instalación en cubierta, destino de entrega, tiempo de entrega requerido y plano o foto si está disponible.
