2 & 3 Roller Universal Fairlead para amarre de buques JIS F 2020-1979 Tipo A / B1/B2
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo de modelo: | Tipo A, Tipo B1, Tipo B2 | Materiales: | Acero C-Mn, Acero dulce, Acero inoxidable |
|---|---|---|---|
| Estándar: | JISF 2020-1979 | Rodillo no.: | 2 rodillos (tipo A), 3 rodillos (tipo B1, tipo B2) |
| Tamaño nominal: | 76 mm ~ 426 mm | Tratamiento superficial: | soplado de arena a S2.5 + una capa de primer de fábrica de epoxi, acero inoxidable pulido, tratamien |
| Certificados de clasificación: | En el caso de las empresas que no cumplen los requisitos de la presente Directiva, la autoridad comp | ||
| Resaltar: | 3 Equipo de amarre de buques con rodillos,2 Equipo de amarre de buques con rodillos |
||
Descripción de producto
2 & 3 Roller Universal Fairlead para amarre de buques JIS F 2020-1979 Tipo A / B1/B2
Resumen del producto

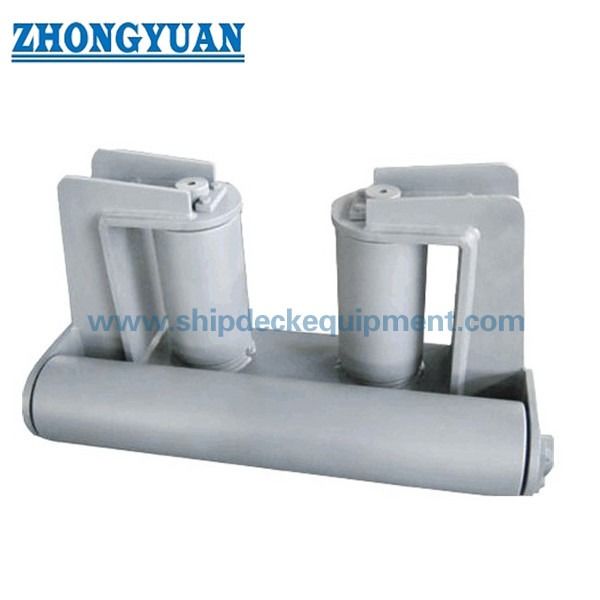

El rodillo final de cubierta de placas de acero de pequeño tamaño JIS F 2020-1979 es un rodillo compacto utilizado para amarre de buques, manejo de carga y guía de cuerdas para manejo de barcos.Los productos de esta forma también se denominan comúnmente "fairleads universales de 2 o 3 rodillos"La norma define tres disposiciones: el tipo A utiliza dos rodillos verticales y un rodillo horizontal; el tipo B1 utiliza un rodillo vertical y un rodillo horizontal;El tipo B2 es la disposición especular del tipo B1.
La configuración original de JIS utiliza rodillos de aproximadamente 76,3 mm de diámetro.Las versiones de 135 y 168 mm de las series de productos suministradas deben tratarse como configuraciones ampliadas específicas del proyecto en lugar de los tamaños estándar JIS F 2020Para las consultas de reemplazo o de construcción nueva, el comprador debe confirmar la disposición requerida de tipo A/B1/B2, la ruta de la cuerda, la geometría de instalación, el dibujo aprobado,base de carga de material y proyecto antes de la producción.
Especificaciones rápidas
• Tipo de producto: de 2 / 3 rodillos de cubierta de extremo justo → disposición de guía de cuerda compacta para posiciones de conducción de cuerda en el borde de la cubierta y en el lado del barco.
• Estándar: JIS F 2020-1979 → el nombre estándar oficial es Rollers de extremo de cubierta de placas de acero (de tamaño pequeño).
• Tipo A: 3 rodillos, 2 verticales + 1 horizontal → configuración estándar de tres rodillos.
• Tipo B1 / B2: 2 rodillos, 1 vertical + 1 horizontal → Tipo B2 refleja la disposición del rodillo vertical y de las garras B1.
• Diámetro del rodillo estándar: aproximadamente 76,3 mm → configuración JIS original; las versiones más grandes de 101 / 135 / 168 mm requieren confirmación del dibujo del proyecto.
• Masa calculada de referencia: tipo A 20,6 kg; tipo B1/B2 17,7 kg → valores de referencia estándar para la configuración original.
• Base de material estándar: estructura principal de acero SS41, tubo de rodillos SGP o STPG38, BC6 de bronce o YBsC2 de latón → los equivalentes modernos requieren aprobación del proyecto.
• Base de inspección: condición visual, conformidad dimensional y funcionamiento sin problemas del rodillo → controles clave antes del envío.
Principales parámetros técnicos
Referencia de la configuración estándar JIS F 2020-1979:
|
Tipo de producto |
Disposición de los rodillos |
Diámetro del rodillo estándar |
Masa calculada de referencia |
Nota de configuración |
|---|---|---|---|---|
| Tipo A | 2 vertical + 1 horizontal | Aproximadamente 76,3 mm | 20.6 kg | Arreglo de tres rodillos |
| Tipo B1 | 1 vertical + 1 horizontal | Aproximadamente 76,3 mm | 17.7 kg | Arreglo de dos rodillos |
| Tipo B2 | 1 vertical + 1 horizontal | Aproximadamente 76,3 mm | 17.7 kg | Disposición de los espejos del tipo B1 |
Datos de tamaño ampliado específicos del proyecto proporcionados para esta serie de productos:
|
Dia de referencia para rodillos. |
Estatus de las personas |
A. No |
B. El trabajo |
C. Las |
D |
- ¿ Por qué? |
E1 |
F: el precio |
G. |
H. |
|---|---|---|---|---|---|---|---|---|---|---|
| de una longitud igual o superior a 75 mm | Referencia basada en el JIS | 134 | 80 | 98 | 76 | 134 | 244 | 140 | 90 | 152 |
| de una longitud igual o superior a: | Específico del proyecto | 177 | 106 | 129 | 101 | 177 | 323 | 185 | 119 | 201 |
| Cubiertas | Específico del proyecto | 236 | 141 | 172 | 135 | 236 | 431 | 247 | 159 | 268 |
| Cubiertas | Específico del proyecto | 296 | 176 | 215 | 168 | 296 | 538 | 309 | 199 | 335 |
Guía de selección e investigación
Primero paso:Confirmar el tipo A, el tipo B1 o el tipo B2 a partir del dibujo del recipiente.
Paso 2:Confirmar la información de la cuerda, incluido el tipo de cuerda, el diámetro de la cuerda, la dirección normal del conductor y la ruta del borde de la cubierta.
Paso 3:Confirmar la configuración estándar o ampliada. La disposición original de JIS utiliza aproximadamente rodillos de 76,3 mm; las versiones ampliadas de 101 / 135 / 168 mm requieren un dibujo de proyecto aprobado.
Paso 4:Confirmar la posición de la instalación, el espacio disponible, la disposición de los cimientos / soldadura, el refuerzo local de la cubierta y el acceso para la inspección y lubricación de los rodillos.
Paso 5:Confirmar los grados de material o equivalentes modernos aprobados, el sistema de preparación y recubrimiento de la superficie, la cantidad, el requisito de certificado / inspección, el destino y el tiempo de entrega requerido.
Paso 6:Para los trabajos de sustitución, proporcione la foto y el dibujo dimensional de la pieza de encaje existente para que el tipo, la disposición de las manos y la interfaz de montaje puedan comprobarse antes de la fabricación.
Estructura
Cuerpo de placa de acero. Roller horizontal. Roller verticales. Arcos de rodillos. Arcos de bronce y latón.
Diseño / Ingeniería / Ventajas de calidad
• Guía de cuerda específica del tipo → El tipo A proporciona dos posiciones de contacto verticales más un rodillo horizontal; el tipo B1/B2 proporciona un rodillo vertical unilateral con arreglos de izquierda/derecha espejados.
• Superficies de contacto de cuerda giratorias → los rodillos cambian la dirección de conducción de la cuerda mientras reducen el contacto deslizante contra los bordes fijos de la cubierta de acero.
• Disposición de pines y arbustos → la norma incluye ejes de rodillos, arbustos y accesorios de grasa sustituibles, que permiten la inspección y la lubricación en servicio.
• La lista de materiales es específica para cada componente → el cuerpo, los rodillos, los ejes y los arbustos utilizan diferentes grupos de materiales en lugar de una designación genérica de material.
• La inspección estándar se centra en la calidad relevante para el servicio → el acabado debe estar libre de defectos nocivos, las dimensiones deben cumplir y los rodillos deben funcionar sin problemas.
• La ingeniería de reemplazo debe verificar la conveniencia y la interfaz → Los tipos B1 y B2 son estructuras especulares, por lo que el diseño del recipiente existente debe comprobarse antes de la fabricación.
Atributos personalizados
• Norma: JIS F 2020-1979 → norma de referencia para los rodillos de extremo de cubierta de placas de acero de pequeño tamaño.
• Tipo: A / B1 / B2 → El tipo A es de 3 rodillos; el tipo B1 / B2 es de 2 rodillos.
• Diámetro del rodillo estándar: aprox. 76,3 mm → configuración JIS original.
• Tamaños ampliados específicos del proyecto: 101 / 135 / 168 mm → no tamaños JIS estándar; se requiere un dibujo aprobado.
• Base de materiales estándar: SS41/SGP o STPG38/BC6 o YBsC2 → grados JIS heredados y programa de materiales específico para el componente.
• Arbusto y lubricación: Arbusto de bronce o latón fundido con grasa → apoya la rotación y el mantenimiento del rodillo.
• SWL/carga de diseño: debe confirmarse → no se debe derivar ninguna SWL del producto de la tabla de diámetros de rodillos suministrada.
• Protección de superficies: De acuerdo con las especificaciones del proyecto, las opciones de suministro específicas para cada proyecto son el estallido, el revestimiento marino, el acabado de acero inoxidable u otros sistemas.
• Requisito de certificación: según el alcance del pedido → la documentación del fabricante o la participación de la clase está sujeta a los requisitos del proyecto y al procedimiento de aprobación.
Cómo funciona
Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure
Aplicaciones
Guía de cuerda de amarre de buques. Barcos de trabajo. Remolcadores. Buques de servicio portuario. Posiciones de mando de cuerda de cubierta. Guía de cuerda de manejo de carga. Arreglos de manejo de barcos. Proyectos de reemplazo.
Certificaciones y ventajas
El alcance de la inspección y certificación debe confirmarse antes de la cotización.la inspección de la operación de rodillos y la asistencia de la sociedad de clasificación se pueden organizar de acuerdo con los requisitos del proyecto y el alcance del pedido..
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

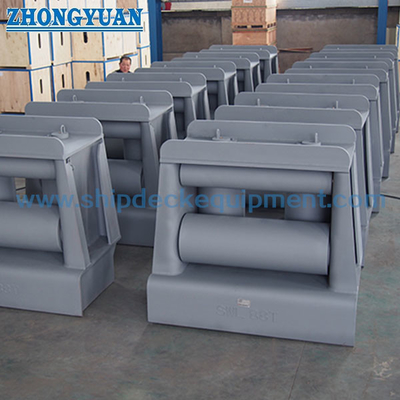

Dibujo y fotos
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el JIS F 2020 Tipo A, Tipo B1 y Tipo B2?
A1: el tipo A es la disposición de tres rodillos con dos rodillos verticales y un rodillo horizontal.mientras que el tipo B2 refleja la disposición de rodillo vertical y garra B1El tipo correcto debe tomarse de la disposición del recipiente o del dibujo de reemplazo.
P2: ¿Son los tamaños estándar JIS F 2020 101, 135 y 168 mm?
La configuración original JIS F 2020-1979 utiliza rodillos de aproximadamente 76,3 mm de diámetro.Las versiones de 135 y 168 mm de esta serie de productos son configuraciones ampliadas específicas del proyecto y deben fabricarse únicamente con un dibujo aprobado..
P3: ¿Qué se debe confirmar antes de ordenar un fairlead de reemplazo o ampliado?
A3: Confirmar el tipo A/B1/B2, disposición de los rodillos, trayectoria y diámetro de la cuerda, dimensiones reales de montaje, lado de la instalación, material, revestimiento, base de carga del proyecto.requisitos de certificado y dibujo o foto del buque existentePara el reemplazo de tipo B, confirme si se requiere el arreglo B1 o el B2 reflejado.
