Control manual del carrete de cable de fijación CB*875-78
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
| Documento: | Marine Rope Reel Manual Dri...92.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Model Type: | A28, B16, B22,C36,C44 | Cable Diameter: | 27.6~44mm |
|---|---|---|---|
| Drum Storage Capacity of Steel Wire Length: | 150~230m | Foot Bolts Quantity: | 6~14 |
| Material: | 304, 316L Stainless Steel, Polished Stainless Steel, Mild Steel | ||
| Resaltar: | Cable de unión ligero |
||
Descripción de producto

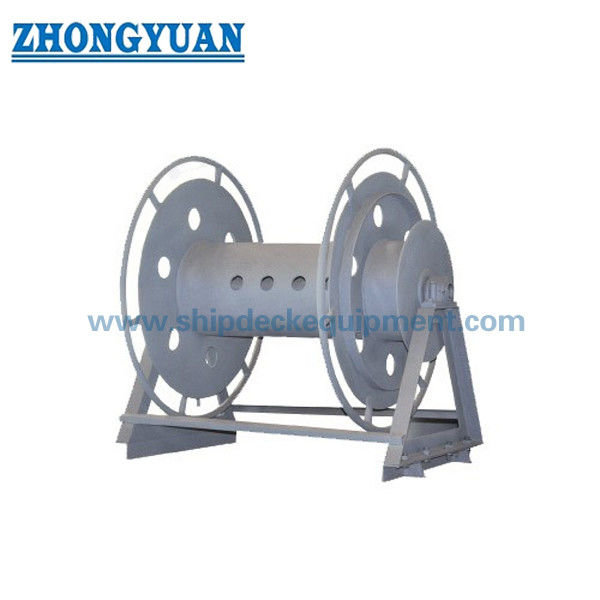

Control manual del carrete de cable de uniónCB*875-78
Descripción
El carrete de cable de unión CB*875-78 se utiliza para almacenar cables de conexión a tierra de buques.
Principales especificaciones técnicas:
1. Aplicable a los cables de fijación de almacenamiento;
2Tipo de modelo: A28, B16, B22, C36, C44;
3Diámetro del cable:27.6~44 mm;
4- Capacidad de almacenamiento de tambor de alambre de acero longitud: 150 ~ 230m;
5- Tornos de pie Cantidad: 6 ~ 14;
6- El material:304, 316L acero inoxidable, acero inoxidable pulido, acero suave.
7. Superficie lisa sin burrs, grietas, esquinas afiladas, etc.
8. el eje es lubricado;
9. Sa2.5 Arenas y pintura epoxi anticorrosiva;
11. Cumplir con los requisitos especiales del cliente;
Parámetros técnicos principales:
| El tipo | Nombre | Modelo | El cable aplicable | En el caso de la | |
| Diámetro del cable (mm) |
Duración máxima del cable (L) m | ||||
| A. No |
Rollo de cable con electricidad Circuito de corriente |
A28, el número de | 27.6 | 150 |
El cable CHF R 3x25 50A abajo |
| B. El trabajo | Tipo de manija del carrete del cable | B16 | 12.7 | 125 | |
| 16 | 100 | ||||
| B22 | 20.3 | 200 | |||
| 22.6 | 180 | ||||
| C. Las | Tipo de rueda de mano, bobina de cable | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Dibujo de la bobina de cable de tipo A con bucle de corriente eléctrica
Dibujo de la bobina de cable de tipo de mango B
Dibujo de la bobina de cable de la rueda manual de tipo C
