S.P. Reel de cable de fibra de amarre CB/T 498-1995 Norma
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
| Documento: | Marine Rope Reel Manual Dri...92.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Diámetro aplicable: | 28 ~ 72 mm | Capacidad de almacenamiento del tambor de la longitud del alambre de acero: | 110 ~ 220 m |
|---|---|---|---|
| Cuantidad de pernos: | 8~12 | El material: | 304, 316L acero inoxidable, acero inoxidable pulido, acero suave |
| Resaltar: | Reel de alambre de cable de fibra de amarre |
||
Descripción de producto

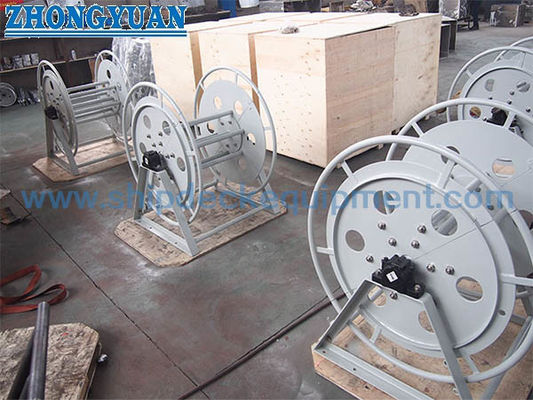

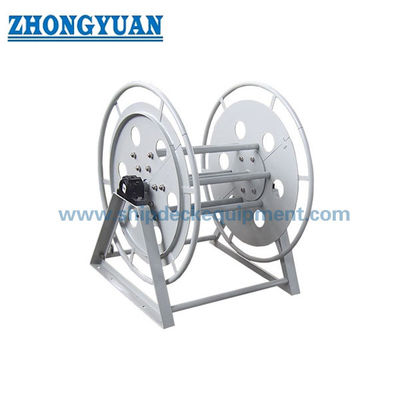

Reel de cuerda de fibra para amarre de buquesCB/T 498-1995 Norma
Descripción:
El carrete de cuerda de fibra para amarre de buques está diseñado de acuerdo con la norma CB/T 498-1995.
Principales especificaciones técnicas:
1Aplicable para almacenar cuerdas de fibra sintética
2Nueve especificaciones diferentes.
3Diámetro aplicable: 28 ~ 72 mm;
4Capacidad de almacenamiento del tambor de longitud del alambre de acero: 110 ~ 220m;
5- Bolsas de pie Cantidad: 8 ~ 12;
6Material: acero inoxidable 304, 316L, acero inoxidable pulido, acero suave.
7. Superficie lisa sin burrs, grietas, esquinas afiladas, etc.
8. el eje es lubricado;
9. Sa2.5 Arenas y pintura epoxi anticorrosiva;
11. Cumplir con los requisitos especiales del cliente;
Parámetros técnicos principales:
| El tipo | Dia. de fibra El cable |
Capacidad del tambor | D | D1 | D2 | - ¿ Qué? | L1 | B. El trabajo | B1 | H. | Es el día del Rayo. (mm) |
Cantidad de tornillo | b | B2 | Peso (en kg) |
| 30 | Entre 28 y 30 | 140 ~ 220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | El M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32 ~ 34 | 160 ~ 220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36 ~ 38 | 170 ~ 220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40 ~ 42 | 170 ~ 220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44 ~ 46 | 180 ~ 220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | Entre 48 y 50 | 180 ~ 220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | Entre 52 y 54 | 190 ~ 220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56 ~ 60 | 190 ~ 220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64 ~ 70 ~ 72 | 200 ~ 220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
Dibujo deCB/T 498-1995 Equipo de cubierta de buques de cable de fibra de amarre
