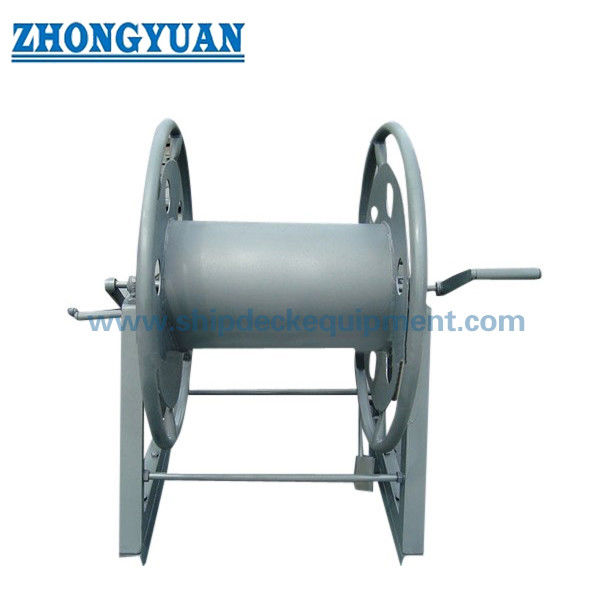

Carrete de cable de acero de 13-32 mm con mango extraíble | Almacenamiento manual de cable en cubierta de barco
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan Marine Equipmen |
| Certificación: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número de modelo: | estándar o personalizado |
| Documento: | Marine Rope Reel Manual Dri...92.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | Based on quotation |
| Detalles de empaquetado: | Exportación de palés estándar o embalaje personalizado. |
| Tiempo de entrega: | Basado en los requisitos del proyecto. |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | Producción personalizada según los requisitos del proyecto. |
|
Información detallada |
|||
| Tipo: | Tipo A con asa extraíble | Diámetro del alambre de acero aplicable: | 13,0 ~ 32 mm |
|---|---|---|---|
| Capacidad de almacenamiento del tambor de la longitud del alambre de acero: | 120 ~ 190 m | Cuantidad de pernos: | 6 ~ 14 |
| Material: | 304, 316L acero inoxidable, acero inoxidable pulido, acero suave | ||
| Resaltar: | Reel de cuerda de alambre de acero suave |
||
Descripción de producto
Carrete de cable de acero de 13-32 mm con manija extraíble | Almacenamiento manual de cable de acero en cubierta de barco
Descripción general del producto
El carrete de cable de acero tipo A está diseñado para el almacenamiento de cables de acero marinos donde se requiere comodidad de operación manual.
La manija extraíble se puede desmontar después de su uso y se puede operar desde el lado izquierdo o derecho según la disposición de la cubierta.
En comparación con los carretes sin manija, el tipo A es más adecuado para enrollar y desenrollar manualmente con frecuencia, ya que la manija proporciona un mejor control de giro y reduce el esfuerzo del operador.
El carrete se utiliza solo para almacenamiento, no para izar ni tirar. Es adecuado para cables de acero de 13 mm a 32 mm con una longitud de almacenamiento de 120 m a 190 m.
Una base atornillada, un sistema de rodamientos lubricados, un freno o pasador de bloqueo opcional y un acabado liso de borde libre hacen que el carrete sea más seguro y fácil de operar en la cubierta del barco.
Especificaciones rápidas
- Diámetro aplicable del cable de acero: 13-32 mm -> Adecuado para almacenamiento de cables de acero marinos pequeños a medianos
- Operación: Manija extraíble -> Giro manual más fácil y mejor control de operación
- Posición de la manija: Operación del lado izquierdo o derecho -> Operación flexible según la disposición de la cubierta
- Estándar: CB/T 3468-92 Tipo A -> Estándar de referencia para carretes de cable de acero marinos
- Capacidad del tambor: 120-190 m -> Seleccionado según el diámetro del cable y la longitud de almacenamiento requerida
- Freno / Bloqueo: Freno de pie o pasador de bloqueo disponible -> Mantiene el carrete estable durante el almacenamiento
- Fijación de la base: Base atornillada -> Instalación, extracción y reubicación convenientes
- Estructura: Diseño de orificios para reducción de peso -> Reduce el peso del producto manteniendo la resistencia estructural
- Sistema de rodamientos: Diseño de rodamientos lubricados -> Rotación más fácil y menor esfuerzo manual
- Material: Acero dulce / acero inoxidable 304 / 316L -> Seleccionado según los requisitos de corrosión y presupuesto
- Tratamiento de superficie: Galvanizado en caliente / chorreado Sa2.5 + recubrimiento epoxi / acero inoxidable pulido -> Protección contra la corrosión marina
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante
Parámetros técnicos principales
| Modelo | Diámetro máximo del cable de acero (mm) | D | D1 | D2 | L | B | H | Perno de cimentación | Peso (kg) | Capacidad de cable del tambor (m) |
| A13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 69 | 120 |
| A17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 86 | 190 |
| A21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 118 | 180 |
| A26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 134 | 190 |
| A32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 172 | 190 |
Nota: El modelo, los detalles del freno, la disposición de la base y las dimensiones del tambor se pueden confirmar según los planos del proyecto y la disposición de la cubierta del barco.
Guía de selección
Paso 1 - Confirmar el diámetro del cable de acero -> Seleccionar A13, A17, A20.5, A26 o A32 según el tamaño del cable
Paso 2 - Confirmar la frecuencia de operación manual -> Seleccionar el tipo A cuando se requiera enrollar y desenrollar con frecuencia
Paso 3 - Confirmar el lado de operación de la manija -> La manija extraíble se puede organizar para operación del lado izquierdo o derecho
Paso 4 - Confirmar la longitud de almacenamiento -> Coincidir la capacidad del tambor de 120 m a 190 m
Paso 5 - Confirmar el requisito de freno o bloqueo -> Recomendado para almacenamiento seguro y condición estable a bordo
Paso 6 - Confirmar la fijación de la base y el recubrimiento -> Base atornillada y sistema de recubrimiento según la disposición de la cubierta del barco
Paso 7 - Confirmar el requisito de certificado -> Certificado de prueba del fabricante o certificado de clase según la demanda del proyecto
Estructura
Tambor | Núcleo de tambor de tubo de acero | Eje | Sistema de rodamientos lubricados | Manija extraíble | Marco de soporte | Base atornillada | Orificios de reducción de peso | Freno de pie / Pasador de bloqueo
Ventajas de diseño y calidad
- Manija extraíble -> Se puede quitar después de la operación para ahorrar espacio y reducir interferencias
- Operación del lado izquierdo/derecho -> Admite operación manual flexible según la disposición de la cubierta
- Mejor control de giro -> Adecuado para enrollar y desenrollar manualmente con frecuencia
- Orificios de reducción de peso -> Reducen el peso del producto sin afectar la resistencia estructural
- Freno de pie o pasador de bloqueo -> Mantiene el carrete estable durante el almacenamiento o en espera
- Sistema de rodamientos lubricados -> Rotación suave y menor esfuerzo manual
- Base atornillada -> Instalación, extracción y reubicación convenientes
- Bordes lisos -> Protegen a los operadores de bordes afilados y mejoran la seguridad de manipulación
- Superficie de contacto suave con el cable -> Reduce el riesgo de daños al cable de acero durante el enrollado y almacenamiento
Atributos personalizados
- Tipo de producto: Carrete de almacenamiento de cable de acero con manija extraíble -> Se utiliza para almacenamiento manual de cable de acero marino, no para izar
- Estándar: CB/T 3468-92 Tipo A -> Estándar de referencia para carretes marinos
- Cable aplicable: Cable de acero de 13-32 mm -> Cubre necesidades de almacenamiento de diámetros pequeños y medianos
- Capacidad: 120-190 m -> Seleccionado según el diámetro del cable y la longitud de almacenamiento requerida
- Disposición de la manija: Manija extraíble -> Admite operación del lado izquierdo o derecho
- Freno: Freno de pie disponible -> Mejora la estabilidad del almacenamiento
- Bloqueo: Pasador de bloqueo disponible -> Mantiene el carrete seguro durante el almacenamiento
- Instalación: Base atornillada -> Montaje y reubicación fáciles
- Material: Acero dulce / acero inoxidable 304 / 316L -> Seleccionar según los requisitos de corrosión y presupuesto
- Tratamiento de superficie: Galvanizado en caliente / recubrimiento epoxi / acero inoxidable pulido -> Protección contra la corrosión marina
- Personalización: Tamaño del tambor, disposición de la base, freno, pasador de bloqueo, manija y material -> Admite requisitos específicos del proyecto
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante -> Admite requisitos de documentación e inspección del proyecto
Guía de consulta
Por favor, proporcione el diámetro del cable de acero, la longitud del cable, el lado de operación de la manija preferido, el requisito de freno o bloqueo, la disposición de fijación de la base, el material, el tratamiento de superficie y el requisito de certificación.
No está seguro del tamaño correcto del carrete? Envíenos el diámetro del cable y la longitud de almacenamiento, y le recomendaremos una configuración de carrete adecuada.
Cómo funciona
El cable de acero se enrolla en el tambor mediante la operación de la manija manual. La manija extraíble proporciona palanca de giro y se puede instalar en el lado izquierdo o derecho. El sistema de rodamientos permite una rotación suave, y el freno o pasador de bloqueo asegura el carrete cuando el cable está almacenado.
Aplicaciones
Almacenamiento de cable de acero en cubierta de barco | Manejo manual frecuente de cables | Almacenamiento de cables de amarre de repuesto | Equipamiento de embarcaciones | Almacenamiento de cables en taller
Certificaciones y ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante. Las ventajas incluyen estructura ligera, rotación suave, instalación con base atornillada, seguridad de freno/bloqueo, bordes lisos y materiales/recubrimientos personalizables.
Dibujo y fotos
Dibujo de disposición general y fotos del producto
Pedido
Especificar: Modelo tipo A, diámetro del cable de acero, longitud del cable, lado de operación de la manija, requisito de freno o bloqueo, material, tratamiento de superficie, disposición de la base atornillada, cantidad y requisito de certificación.
Preguntas frecuentes
P1: ¿Por qué elegir el tipo A con manija extraíble?
R: El tipo A es adecuado cuando los operadores necesitan un giro manual más fácil y un mejor control durante el enrollado o desenrollado frecuente.
P2: ¿Se puede usar la manija desde ambos lados?
R: Sí. La manija extraíble se puede organizar para operación del lado izquierdo o derecho según la disposición de la cubierta.
P3: ¿Se puede quitar la manija después de su uso?
R: Sí. La manija desmontable se puede quitar para ahorrar espacio y reducir interferencias durante el almacenamiento.
P4: ¿Se utiliza este carrete para izar o tirar?
R: No. Es un carrete de almacenamiento para cable de acero, no un cabrestante de izado ni un cabrestante de remolque.
P5: ¿Se puede personalizar el tratamiento de la superficie?
R: Sí. Están disponibles el galvanizado en caliente, el chorreado Sa2.5 más recubrimiento epoxi, el acero inoxidable pulido y el tratamiento de superficie personalizado.
