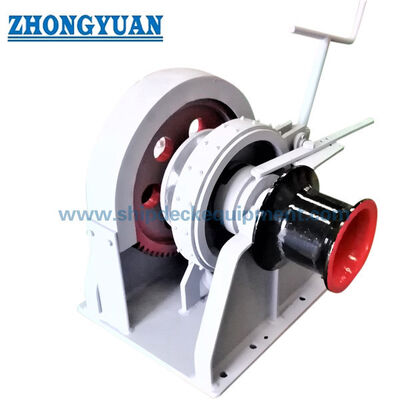

12.5–30 mm Molinete Hidráulico de Ancla | Un Cabrestante con Cabeza de Cabrestante para Embarcaciones Pequeñas

12.5–30 mm Molinete Hidráulico para Anclas | Una Gata con Cabeza de Cabrestante para Embarcaciones Pequeñas

Descripción del Producto

Este molinete hidráulico compacto para anclas es una máquina de cubierta de una sola gata para el manejo de anclas en embarcaciones pequeñas, barcos de trabajo, barcazas y otras instalaciones donde el espacio en cubierta es limitado. El elevador de cadena (gata) se adapta al diámetro y grado de la cadena de ancla especificados, mientras que una sola cabeza de cabrestante proporciona capacidad auxiliar de manejo de cabos. El molinete en sí es de accionamiento hidráulico y puede suministrarse con una unidad de potencia hidráulica (HPU) accionada por motor eléctrico cuando el proyecto lo requiera.

La selección debe basarse en el diámetro y grado de la cadena, el peso del ancla y la profundidad de anclaje, la tracción continua y a corto plazo requerida, la disposición del freno / trincadiente, la cimentación de la cubierta, la alineación del tubo de escobén y los requisitos de clasificación. El rango de 12.5–30 mm representa una serie de productos; una gata no es universal para todos los tamaños de cadena. La presión hidráulica, el caudal, el desplazamiento del motor, la potencia de la HPU, la capacidad del freno y las cargas de la cimentación se finalizan para el modelo seleccionado y la disposición aprobada.

Especificaciones Rápidas

• Rango de tamaño de cadena: Cadena de ancla de Grado 2 de 12.5–30 mm → cada gata se adapta al diámetro, grado y geometría del eslabón de la cadena especificados en lugar del rango completo.
• Tracción continua: aproximadamente 6.6–38.3 kN de referencia estándar → calculada a partir de 42.5d² N para cadena de Grado 2; los valores de diseño finales siguen el modelo seleccionado y el requisito de clase.
• Tracción de sobrecarga a corto plazo: aproximadamente 10.0–57.4 kN de referencia estándar → al menos 1.5 veces la tracción continua para la tracción de desanclaje.
• Carga de retención del freno: aproximadamente 41.5–231.4 kN de referencia con un trincadiente separado → basado en el criterio del 45% de la carga de rotura de la cadena; una disposición sin trincadiente requiere una base de diseño de freno / cimentación más alta.
• Velocidad media de izado: ≥9 m/min de referencia → equivalente a una velocidad mínima media de cadena de 0.15 m/s bajo la base de rendimiento del molinete aplicable.
• Configuración: Una gata + una cabeza de cabrestante → manejo de cadena de ancla con manejo auxiliar de cabos en una unidad de cubierta compacta.
• Sistema de accionamiento: Motor hidráulico con engranaje reductor → la presión de la HPU, el caudal, el desplazamiento del motor y la potencia del motor eléctrico son específicos del modelo y se seleccionan para cumplir con la carga y velocidad de la cadena.
• Control e instalación: Control hidráulico local con placa base montada en cubierta → control remoto / proporcional, trincadiente, pernos de cimentación y refuerzo de cubierta se confirman según el alcance del proyecto.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirmar el diámetro de la cadena de ancla, el grado 2 / grado de cadena del proyecto, las dimensiones de los eslabones con tetón y la información del certificado de cadena. La geometría del bolsillo de la gata debe coincidir con la cadena real.

Paso 2: Confirmar el peso del ancla, la longitud de la cadena, la profundidad de anclaje, la disposición del tubo de escobén / tubo de achique y la tracción continua y a corto plazo requerida.

Paso 3: Confirmar la disposición del freno y el trincadiente, la dirección de avance de la cadena, la cimentación de la cubierta, el espacio disponible, la orientación del eje / motor y si el proyecto es de nueva construcción o reemplazo.

Paso 4: Confirmar la disposición de la potencia hidráulica: HPU hidráulica eléctrica dedicada o conexión a un sistema hidráulico existente, incluyendo la presión disponible, el caudal, la fuente de alimentación, el voltaje de control y el requisito de la estación de control.

Paso 5: Confirmar el requisito de la cabeza de cabrestante, incluyendo la tarea de manejo de cabos prevista y cualquier tracción de cabo / diámetro de cabo requerido. Una cabeza de cabrestante no es automáticamente equivalente a un cabrestante de amarre clasificado.

Paso 6: Confirmar la sociedad de clasificación / requisito de pabellón, alcance del certificado, inspección o pruebas de testigo, cantidad, destino, tiempo de entrega requerido y proporcionar planos de disposición general / cubierta o fotos de referencia cuando estén disponibles.

Estructura y Componentes

Placa base de cubierta | Motor hidráulico | Caja de engranajes reductora | Gata de cadena única / elevador de cadena | Embrague | Freno de cinta | Cabeza de cabrestante única | Eje y cojinetes | Control hidráulico local | HPU accionada por motor eléctrico cuando se incluye en el suministro

Ventajas de Accionamiento Hidráulico, Freno e Instalación

• El accionamiento hidráulico proporciona un alto par de arranque y un control suave a baja velocidad para el manejo de anclas; el motor y la relación de reducción se seleccionan en función de la tracción de cadena y la velocidad de izado requeridas en lugar de un único valor de presión / caudal para toda la serie.
• La disposición de una sola gata reduce el ancho de la maquinaria y es adecuada donde se maneja una cadena de ancla en la estación del molinete. El perfil de la gata, el número de bolsillos y el acoplamiento de la cadena deben coincidir con la cadena de ancla especificada.
• Una gata desacoplable y un freno mecánico permiten desenganchar el elevador de cadena del accionamiento y controlar la cadena durante el fondeo o la sujeción, sujeto a la disposición operativa aprobada.
• El dimensionamiento del freno debe coordinarse con el trincadiente. Con un trincadiente separado, la referencia del freno del molinete es menor que para una disposición sin trincadiente; esta diferencia también afecta las cargas de la placa base y la cimentación de la cubierta.
• La cabeza de cabrestante puede soportar el manejo auxiliar de cabos durante las operaciones de cubierta. Si se requiere una tarea de cabrestante de amarre definida o una tracción nominal de cabo de amarre, esa función debe especificarse por separado y verificarse con los requisitos aplicables de cabrestante de amarre.
• La integración en cubierta debe alinear la gata con el tubo de escobén y el pozo de cadenas / tubo de achique, manteniendo el acceso de servicio al freno, embrague, cojinetes, motor hidráulico y tuberías.
• Se pueden organizar pruebas de aceptación, comprobaciones de fugas hidráulicas, pruebas funcionales, pruebas de carga / sobrecarga, pruebas de retención del freno y testigos de clase según la especificación del proyecto y el alcance de aprobación.

Atributos Personalizados

• Tipo de Producto: Molinete hidráulico para anclas → maquinaria compacta motorizada para el manejo de anclas para una sola cadena de ancla.
• Rango de Cadena: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm → seleccionar un tamaño de cadena por gata según la cadena real.
• Base de Grado de Cadena: Grado 2 → la tabla de tareas de la página principal utiliza la fórmula de referencia estándar de Grado 2; otros grados de cadena requieren un recálculo.
• Configuración: Una gata + una cabeza de cabrestante → combina el manejo de cadena de ancla con el manejo auxiliar de cabos en una máquina de cubierta.
• Accionamiento: Hidráulico → suministrado con o adaptado a una HPU accionada por motor eléctrico según el modelo seleccionado y la fuente de alimentación de la embarcación.
• Parámetros Hidráulicos: A confirmar por modelo → la presión y el caudal deben coincidir con el desplazamiento del motor, la tracción requerida, la velocidad y el diseño de la HPU.
• Freno / Trincadiente: Específico del proyecto → confirmar si se monta un trincadiente separado, ya que la base de diseño de la carga de retención cambia.
• Control: Control hidráulico manual local como concepto base → se pueden discutir controles remotos o proporcionales cuando el proyecto lo requiera.
• Base de Diseño de Referencia: ISO 4568:2021 y reglas de clasificación aplicables → el estándar contractual final y la base de aprobación a confirmar.
• Instalación: Placa base montada en cubierta → detalles de pernos de cimentación / soldadura, refuerzo de cubierta, avance de cadena y espacio de servicio siguen la disposición general aprobada.

Cómo Funciona

El motor eléctrico acciona la bomba hidráulica → la HPU suministra aceite a presión al motor hidráulico del molinete → el engranaje reductor hace girar la gata de cadena para izar o soltar la cadena de ancla → el embrague desconecta la gata cuando es necesario → el freno mecánico controla y sujeta el elevador de cadena → la cabeza de cabrestante proporciona manejo auxiliar de cabos

Aplicaciones

Barcos de trabajo | Barcazas | Pequeñas embarcaciones de carga y servicio | Embarcaciones fluviales y costeras sujetas a las normas aplicables | Estaciones de anclaje compactas en proa | Proyectos de nueva construcción y reemplazo

Certificaciones y Ventajas

La aprobación de clasificación, inspección y certificados se pueden organizar según los requisitos del proyecto, el modelo seleccionado, el alcance de las pruebas, la trazabilidad de materiales / componentes y el procedimiento de aprobación de clase. La disponibilidad de certificados y los puntos de inspección deben confirmarse antes de la cotización; no se asume que estén incluidos en todos los pedidos.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

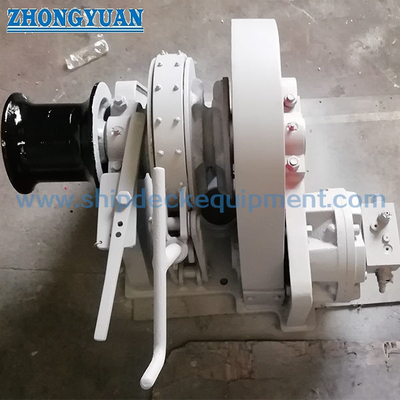

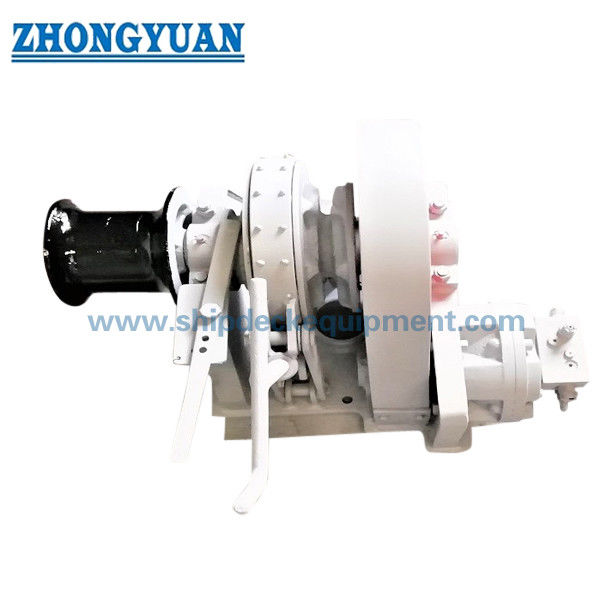

Dibujos y Fotos

,

Preguntas Frecuentes

P1: ¿Puede una gata manejar todos los tamaños de cadena de 12.5 a 30 mm?

R1: No. La cifra de 12.5–30 mm es el rango de la serie. La gata / elevador de cadena se selecciona para un diámetro, grado y geometría de eslabón de cadena de ancla específicos. Para proyectos de reemplazo, las dimensiones de la cadena o una muestra / dibujo de cadena deben verificarse antes de confirmar la gata.

P2: ¿Por qué la carga de retención del freno requerida depende de si se monta un trincadiente?

R2: El trincadiente comparte la función de retención estática. Un molinete instalado con un trincadiente separado puede utilizar la base de referencia de retención de clase inferior, mientras que un molinete sin trincadiente separado requiere una base de freno y estructura de soporte más alta. Por lo tanto, la disposición debe confirmarse antes de la selección del freno y la cimentación.

P3: ¿Qué información se necesita para dimensionar la unidad de potencia hidráulica y preparar una cotización?

R3: Proporcione el diámetro y grado de la cadena, el peso del ancla, la longitud de la cadena / profundidad de anclaje, la velocidad requerida, la disposición del trincadiente, la fuente de alimentación de la embarcación, la presión / caudal hidráulico disponible si se utiliza un sistema existente, la tarea de la cabeza de cabrestante, el requisito de clase, la disposición general de la cubierta / cimentación, la cantidad, el destino de entrega y el tiempo de entrega requerido.
