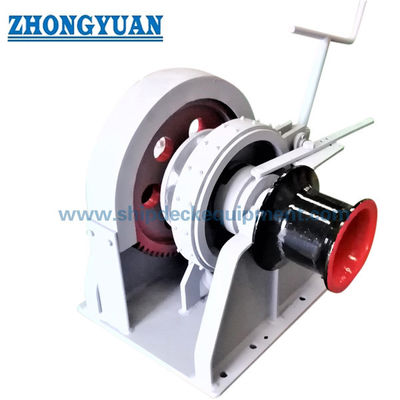

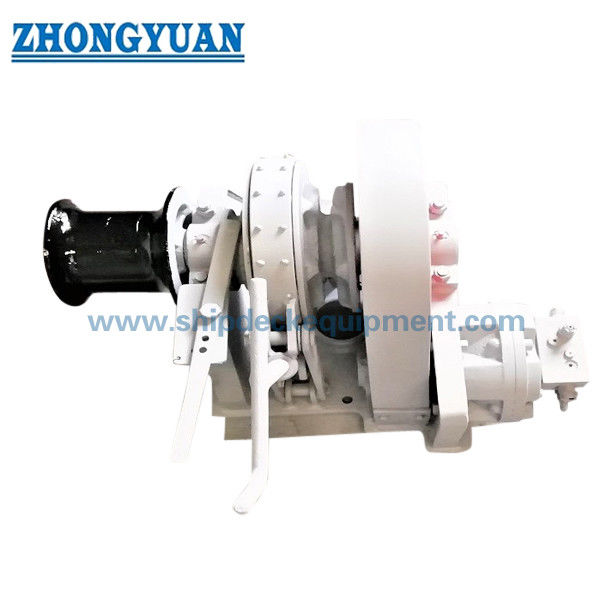

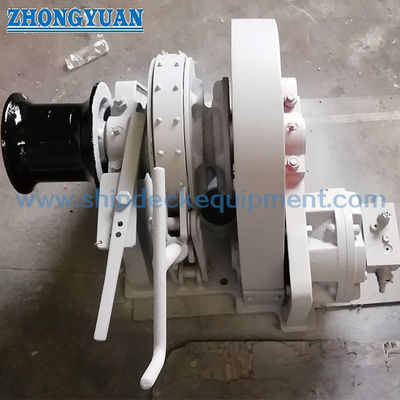

12.5 30 mm Ventanal de anclaje hidráulico.
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| dia: | 12.5mm Ventilador eléctrico hidráulico | Carga de trabajo: | 11.8KN |
|---|---|---|---|
| Sobrecarga: | 17.7KN | Carga de apoyo: | 50kn |
| Velocidad (m/min): | ≥ 10 m/min | Cadena de anclaje: | Diámetro 12,5 (mm), U2 |
| Presión del sistema: | Se trata de un sistema de control de velocidad | Flujo de sistema: | Se trata de un producto que se utiliza para la fabricación de productos químicos. |
| Material: | Acero suave, fundición | Fuerza: | Motor hidráulico |
| Certificados de clasificación: | En el caso de las empresas de servicios de telecomunicaciones, las empresas de servicios de telecomu | ||
| Resaltar: | Chigre hidráulico U2,chigre hidráulico de 12.5m m para el barco,equipo marino de la cubierta de 12.5m m |
||
Descripción de producto
12.5–30mm Molinete Hidráulico para Ancla | Un Cabrestante y un Tambor de Amarre para Barco
Descripción General del Producto
Este molinete hidráulico para ancla está diseñado específicamente para embarcaciones pequeñas como barcos de trabajo, barcazas y buques de navegación interior.
Con una estructura compacta con un cabrestante y un tambor de amarre, proporciona funciones fiables de anclaje y amarre auxiliar.
Diseñado para una disposición de cubierta compacta y soluciones de anclaje rentables para embarcaciones pequeñas.
El sistema es alimentado por una unidad de potencia hidráulica eléctrica, asegurando un rendimiento estable en condiciones de espacio de cubierta limitado.
Especificaciones Rápidas
- Tamaño de Cadena: 12.5–30 mm → Define la compatibilidad de la cadena de ancla
- Carga de Trabajo: 6.6–38.3 kN → Determina la capacidad de anclaje
- Carga de Frenado: hasta 231 kN → Asegura un rendimiento de sujeción seguro
- Velocidad: ≥9 m/min → Define la eficiencia de anclaje
- Tipo de Accionamiento: Hidráulico Eléctrico → Proporciona una salida de par estable
- Configuración: Un Cabrestante + Tambor de Amarre → Función de Anclaje + Amarre
- Control: Válvula Proporcional Manual → Permite una operación precisa
- Presión del Sistema: ~16 MPa → Define el rendimiento hidráulico
- Caudal: ~12 L/min → Determina la respuesta del sistema
- Instalación: Montaje Compacto en Cubierta → Adecuado para espacios limitados
Parámetros Técnicos Principales(para cadena de grado 2)
| Diámetro Cadena (mm) | Carga de Trabajo (kN) | Sobrecarga (kN) | Carga de Frenado (kN) | Velocidad (m/min) |
| 12.5 | 6.6 | 10.0 | 41 | ≥9 |
| 14 | 8.3 | 12.5 | 52 | ≥9 |
| 16 | 10.9 | 16.3 | 67 | ≥9 |
| 17.5 | 13.0 | 19.5 | 80 | ≥9 |
| 19 | 15.3 | 23.0 | 95 | ≥9 |
| 20.5 | 17.9 | 26.8 | 110 | ≥9 |
| 22 | 20.6 | 30.9 | 126 | ≥9 |
| 24 | 24.5 | 36.7 | 149 | ≥9 |
| 26 | 28.7 | 43.1 | 175 | ≥9 |
| 28 | 33.3 | 50.0 | 202 | ≥9 |
| 30 | ~50 | ~75 | ~200 | ≥9 |
Guía de Selección
Paso 1 – Seleccionar Tamaño de Cadena → Determina la compatibilidad
Paso 2 – Confirmar Carga de Trabajo → Basado en el tamaño de la embarcación
Paso 3 – Confirmar Carga de Frenado → Asegura la sujeción segura
Paso 4 – Seleccionar Configuración → Cabrestante + tambor de amarre
Paso 5 – Confirmar Control → Manual o proporcional
Paso 6 – Confirmar Sistema Hidráulico → Presión y caudal
Estructura y Componentes
Motor hidráulico | Caja de cambios | Rueda de cabrestante | Tambor de amarre | Freno | Embrague | Unidad de potencia hidráulica | Válvula de control
Atributos Personalizados
- Tamaño de Cadena: 12.5–30 mm → Compatibilidad
- Carga de Trabajo: hasta 38.3 kN → Capacidad
- Carga de Frenado: hasta 231 kN → Seguridad
- Tipo de Accionamiento: Hidráulico → Par estable
- Control: Válvula proporcional → Precisión
- Diseño: Estructura compacta → Ahorra espacio en cubierta
- Aplicación: Embarcaciones pequeñas → Solución rentable
- Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante
Guía de Configuración y Consulta Personalizada
Por favor, proporcione el tamaño de la cadena, el tipo de embarcación, el requisito de carga y la preferencia de control.
Cómo Funciona
El motor hidráulico acciona la caja de cambios para hacer girar la rueda del cabrestante para el manejo del ancla. El tambor de amarre asiste en las operaciones de amarre.
Aplicaciones
Barcos de trabajo | Barcazas | Embarcaciones de navegación interior | Barcos pequeños
Certificaciones y Ventajas
Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante; diseño compacto, solución rentable, rendimiento fiable, bajo mantenimiento.
Dibujos y Fotos
Dibujo de conjunto | Diseño de instalación | Fotos del producto
Información de Pedido
MOQ:1 | Entrega:60–120 días | Pago:T/T L/C
Preguntas Frecuentes
P: ¿Adecuado para barcos pequeños? R: Sí, optimizado para cubiertas compactas y eficiencia de costos.
P: ¿Puede realizar amarres? R: Sí, con tambor de amarre.
