12.5–30 mm Molinete Hidráulico Compacto para Ancla | Equipo de Manejo de Cadena Marina Ahorrador de Espacio para Embarcaciones Pequeñas

Descripción General del Producto

El molinete hidráulico compacto para ancla de 12.5–30 mm es una máquina de cubierta ahorradora de espacio diseñada para el manejo de cadenas de ancla en embarcaciones pequeñas, barcos de trabajo, patrulleras, pesqueros y otros buques donde la disposición de la cubierta de proa tiene un espacio de instalación limitado. Se utiliza para izar y soltar la cadena de ancla a través de una gata de cadena, con control de freno y embrague para operaciones de anclaje.

La serie de molinetes hidráulicos compactos con motor hidráulico y caja de cambios integrados. El producto no es un cabrestante de manejo de anclas offshore y no debe describirse como equipo de remolque o de manejo de anclas AHTS. La selección debe confirmarse junto con el diámetro de la cadena de ancla, el grado de la cadena, el peso del ancla, la disposición del tope de cadena, la alineación del tubo de escota, la cimentación de la cubierta, la unidad de potencia hidráulica y los requisitos de la sociedad de clasificación.

Especificaciones Rápidas

• Tipo de producto: molinete hidráulico compacto para ancla → equipo accionado por gata de cadena para izar y soltar cadena de ancla, no equipo de almacenamiento de cabos.
• Rango de cadena de ancla: rango estándar de página de 12.5–30 mm → los datos de 32 / 34 / 36 mm se conservan en la Referencia de Backend como una configuración extendida a confirmar.
• Tirón nominal de cadena de la tabla suministrada: 5.9–38.3 kN → utilizado para la selección del manejo de cadena; no debe reescribirse como SWL, MBL o carga de retención del freno.
• Carga de retención del freno de la tabla suministrada: 30–231 kN → referencia de capacidad de freno para el modelo seleccionado; la base de diseño final depende del grado de la cadena y la disposición del tope de cadena.
• Velocidad de cadena: ≥9 m/min de referencia → adecuado para tareas de anclaje de embarcaciones compactas; la velocidad final depende del flujo hidráulico, el desplazamiento del motor y la condición de carga.
• Tirón del cabrestante: 5–30 kN → función auxiliar opcional de manejo de cabos, no sustituye a un cabrestante de amarre certificado a menos que se especifique por separado.
• Disposición de accionamiento: motor hidráulico con caja de cambios compacta → la unidad de potencia hidráulica eléctrica o el sistema hidráulico de la embarcación deben confirmarse antes de la selección del modelo.
• Enfoque de diseño compacto: huella reducida en cubierta, disposición de maquinaria simplificada e integración más fácil en diseños de cubierta de proa estrecha.

Parámetros Técnicos Principales

Ventajas de Diseño Compacto y Accionamiento Hidráulico

• La disposición compacta integra el motor hidráulico y la caja de cambios cerca del conjunto de la gata, reduciendo la huella de la maquinaria en comparación con diseños de accionamiento separados más grandes.
• Se requiere una gata de cadena a juego para cada diámetro y grado de cadena. No se debe asumir que una sola gata se adapta a todo el rango de 12.5–30 mm.
• El accionamiento hidráulico proporciona un par de arranque suave y control de velocidad para el manejo de la cadena de ancla, especialmente útil donde la embarcación ya tiene una fuente de energía hidráulica o se puede organizar una unidad de potencia hidráulica eléctrica cerca.
• El sistema de freno y embrague permite controlar la gata durante las operaciones de soltado, retención y izado. La capacidad del freno debe verificarse con el grado de la cadena, la disposición del tope de cadena y los requisitos de aprobación.
• La instalación compacta en cubierta aún requiere una alineación adecuada del tubo de escota, el conducto del pozo de anclas, acceso de servicio para tuberías hidráulicas / de freno / embrague y suficiente resistencia de la cimentación de la cubierta.
• Si se instala un cabrestante auxiliar, puede soportar operaciones ligeras de manejo de cabos. Se debe especificar un deber de amarre nominal separado si se espera que el cabrestante funcione como un cabrestante de amarre.

Guía de Selección y Consulta

Paso 1: Confirmar el diámetro de la cadena de ancla: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Paso 2: Confirmar el grado de la cadena, el estándar del eslabón, el peso del ancla y la profundidad de anclaje requerida o la disposición de la longitud de la cadena.

Paso 3: Confirmar el tirón nominal de la cadena, el tirón a corto plazo / requisito de sobrecarga, la carga de retención del freno y si se instala un tope de cadena separado.

Paso 4: Confirmar la configuración: gata simple, gata doble, cabrestante, disposición del embrague, tipo de freno y requisito de control local / remoto.

Paso 5: Confirmar la fuente de energía hidráulica: sistema hidráulico existente de la embarcación o unidad de potencia hidráulica accionada por motor eléctrico, incluyendo presión, flujo, fuente de alimentación y posición de instalación.

Paso 6: Proporcionar dibujo de disposición general de la cubierta, alineación del tubo de escota / tubo de espita, disposición del pozo de anclas, detalles de la cimentación, tipo de embarcación, requisito de clase, cantidad, destino de entrega y tiempo de entrega requerido.

Estructura y Componentes

Motor hidráulico | Caja de cambios compacta | Gata de cadena / elevador de cable | Cabrestante si se especifica | Sistema de freno | Sistema de embrague | Eje principal y cojinetes | Válvula de control hidráulico | Interfaz HPU o hidráulica de la embarcación | Bastidor base de cubierta | Pernos de cimentación / interfaz de soldadura según corresponda

Atributos Personalizados

• Categoría de producto: molinete hidráulico para ancla → maquinaria de cubierta compacta para manejo de cadena de ancla.
• Rango de cadena: rango estándar de página de 12.5–30 mm → el perfil de la gata debe coincidir con el diámetro y grado de cadena real.
• Tirón de cadena: 5.9–38.3 kN de la tabla suministrada → el valor final debe verificarse con el cálculo de clase y el grado de cadena seleccionado.
• Carga de retención del freno: 30–231 kN de la tabla suministrada → no es lo mismo que la carga de rotura de la cadena y no es automáticamente un valor de prueba de carga.
• Tipo de accionamiento: Hidráulico → se deben confirmar la unidad de potencia hidráulica eléctrica, la potencia hidráulica de la embarcación, la presión, el flujo y la disposición de refrigeración.
• Configuración: Gata simple / doble con cabrestante opcional → seleccionado según la disposición de anclaje de la embarcación y el espacio de cubierta.
• Tipo de control: Joystick local o válvula de control como referencia → se deben especificar el control remoto, la parada de emergencia y las funciones de enclavamiento si son necesarios.
• Tratamiento de superficie: chorreado Sa 2.5 + imprimación de taller epoxi como referencia → el sistema de recubrimiento final sigue el entorno marino y los requisitos del cliente.
• Requisito de certificado: Disponible según el alcance del pedido → el certificado de clase, el certificado del fabricante, el certificado de material y el informe de prueba deben acordarse antes de la producción.

Cómo Funciona

La potencia hidráulica es suministrada por el sistema hidráulico de la embarcación o la unidad de potencia hidráulica → El motor hidráulico acciona la caja de cambios compacta → La gata engancha la cadena de ancla a juego → El embrague controla la conexión entre el accionamiento y la gata → El freno controla la condición de retención y soltado → La carga de la cadena de ancla se transfiere a través de la base del molinete y la cimentación de la cubierta

Aplicaciones

Embarcaciones pequeñas | Barcos de trabajo | Pesqueros | Patrulleras | Barcazas | Embarcaciones de servicios | Disposiciones de cubierta de proa estrecha | Sistemas compactos de manejo de cadena de ancla | Proyectos de nueva construcción y reemplazo

Certificaciones y Ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material, el requisito de prueba y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

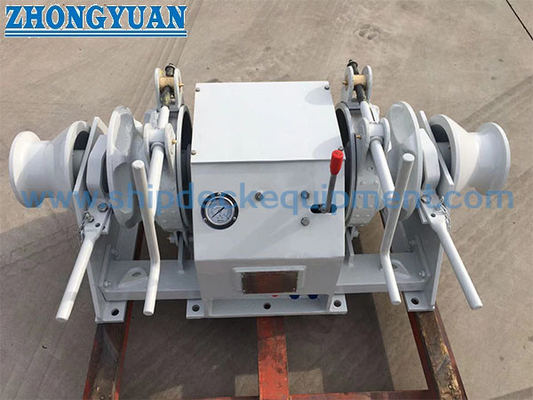

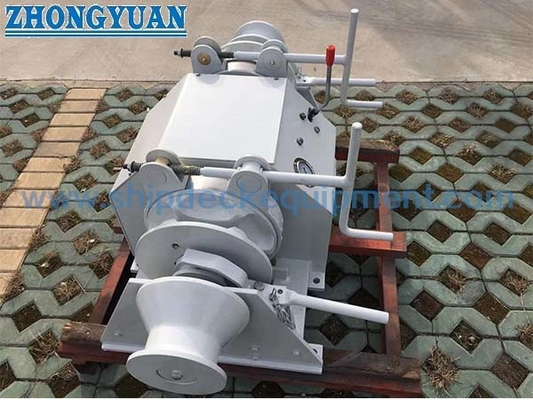

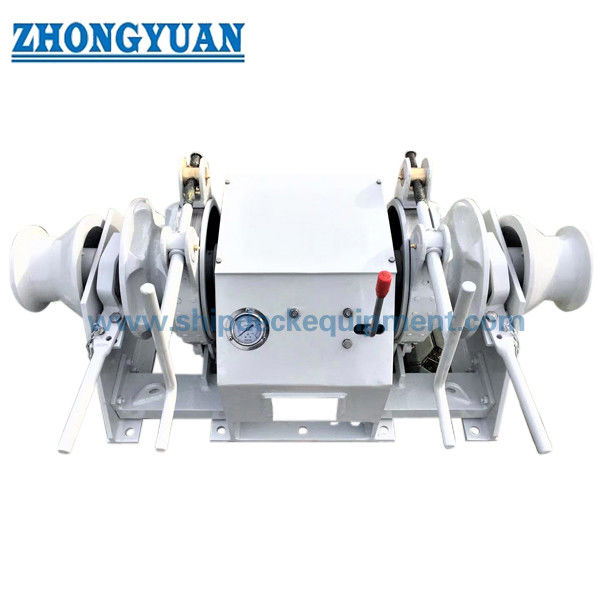

Dibujos y Fotos

Preguntas Frecuentes

P1: ¿Es este producto un molinete para ancla o un cabrestante de manejo de anclas offshore?

R1: Es un molinete hidráulico compacto para ancla para izar y soltar cadenas de ancla de buques. No debe describirse como un cabrestante de manejo de anclas offshore para operaciones de remolque o manejo de anclas AHTS a menos que un diseño de proyecto separado confirme ese alcance.

P2: ¿Puede un molinete cubrir todos los tamaños de cadena de 12.5 mm a 30 mm?

R2: No. El rango de página describe una serie. La gata real debe coincidir con el diámetro de cadena seleccionado, el grado de cadena y la geometría del eslabón. El tirón de cadena, la carga de freno, la potencia del motor y los parámetros hidráulicos se seleccionan por modelo.

P3: ¿Qué información se requiere antes de la cotización?

R3: Confirmar diámetro de cadena, grado de cadena, peso de ancla, longitud de cadena / profundidad de anclaje, tirón requerido, carga de retención del freno, disposición del tope de cadena, fuente de energía hidráulica, suministro de energía de la embarcación, dibujo de instalación, requisito de clase, cantidad, destino de entrega y tiempo de entrega requerido.
