0.2-0.8T Dávits Móviles para Contenedores de Basura para Bodegas de Carga de Buques Graneleros

Pescante de basura móvil 0.2-0.8T para bodegas de carga de graneleros

Descripción general del producto

El pescante móvil para basura y residuos de bodegas de carga de 0,2-0,8T es un dispositivo de elevación a bordo compacto desarrollado principalmente para trabajos de limpieza de bodegas de carga de graneleros. Se utiliza para izar residuos de carga, basura, basura recolectada, material de limpieza contaminado y otros desechos de limpieza de bodegas desde el fondo de la bodega de carga hasta la escotilla o nivel de manipulación de cubierta después de la descarga. Su disposición transferible permite que un pescante sirva en posiciones de trabajo seleccionadas en la bodega de carga en lugar de instalar un dispositivo de elevación permanente en cada escotilla.

El pescante combina un poste giratorio, un foque, una polea principal, un cable metálico, un gancho o un accesorio de elevación y una unidad de elevación manual, eléctrica o neumática. En servicio normal, los residuos o basura de la bodega recolectados se colocan en una bolsa, balde, canasta, contenedor u otro contenedor aprobado adecuado, conectado al mecanismo de elevación y izado verticalmente desde la bodega de carga. "Mueble" o "transferible" se refiere a la reubicación del pescante descargado entre posiciones preparadas; esto no significa que el aparato pueda moverse mientras lleva una carga suspendida. Antes de levantar, el marco o base de soporte debe desplegarse y asegurarse correctamente, y la operación debe permanecer dentro de la SWL, el radio de trabajo, el sector de giro, la condición de instalación y el procedimiento de operación de la embarcación aprobados.

Especificaciones rápidas

• Carga de Trabajo Segura: 0,2 / 0,3 / 0,5 / 0,8 t → seleccionar según el peso máximo del contenedor de residuos/basura más su contenido y accesorios de elevación.
• Radio de trabajo de referencia: 2–3 m → afecta el momento de flexión del foque, el momento de vuelco, la reacción del soporte, el espacio libre de giro y la estructura requerida de cubierta/brazo de escotilla.
• Altura del pescante de referencia: 2,8 m → confirma únicamente la familia de productos genéricos; utilice el dibujo GA del proyecto para conocer la altura de instalación final y la geometría del gancho.
• Altura de elevación/recorrido de la cuerda: 10–20 m → seleccionado para llegar al fondo de la bodega de carga y elevar el contenedor de limpieza cargado hasta el nivel de manipulación de la escotilla o de la cubierta; Confirme el recorrido real del gancho y la capacidad del cable del tambor.
• Rango de giro: 0–360° indicado → el sector utilizable real depende de los topes mecánicos, la estructura cercana, el espacio libre de la tapa de la escotilla y el enrutamiento del cable eléctrico o de la manguera neumática.
• Opciones de manejo: manija manual / eléctrica / neumática → cada versión requiere su propio cabrestante, freno, controles y disposición de servicios públicos.
• Temperatura de trabajo: -40°C a +50°C indicada → el motor, el freno, el cable, el lubricante, los componentes eléctricos y neumáticos deben ser adecuados para la temperatura del proyecto confirmada.
• Tratamiento de superficie: Se indica limpieza con chorro abrasivo Sa 2½ + recubrimiento epóxico de tres capas → el sistema de recubrimiento final, el espesor de película seca, el color y el procedimiento de reparación deben seguir las especificaciones de recubrimiento del recipiente.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1:Confirmar el deber de limpieza de bodega → residuos de carga, basura, basura, material de limpieza contaminado, bolsas que contengan lodos u otros desechos de limpieza de bodega; confirme la bolsa/cubo/cesta/contenedor previsto y indique claramente que no es necesario que el personal lo levante.

Paso 2:Confirme la SWL, el radio máximo de trabajo, la altura requerida del gancho, la profundidad de elevación y si el aparato está diseñado para usarse únicamente en puertos/aguas protegidas o bajo otras condiciones operativas definidas de la embarcación.

Paso 2A:Confirme qué se está levantando y cómo se contendrá: bolsa de residuos, balde, canasta, contenedor, tambor u otro recipiente de limpieza. Proporcione el peso bruto máximo levantado, incluido el contenedor y los accesorios de elevación.

Paso 3:Confirme la disposición de transferencia y soporte → dónde se mueve el pescante, cómo se maneja cuando se guarda, cómo se despliega el marco de soporte y cómo se bloquea/asegura la posición de operación antes de levantarlo.

Paso 4:Seleccione el tipo de accionamiento → manual, eléctrico o neumático. Para el suministro eléctrico, proporcione voltaje/frecuencia/fase; para suministro neumático, proporcione presión y flujo disponibles.

Paso 5:Confirme el sector de giro, la posición de almacenamiento, la disposición de los frenos, el alcance del cable y gancho/material suelto, los controles, las funciones de límite y el refuerzo requerido de la cubierta/brazo de la escotilla.

Paso 6:Confirme el tipo de embarcación, la administración del pabellón, la sociedad de clasificación, la fecha de instalación, el certificado/requisito de prueba de carga, la cantidad, el destino, el tiempo de entrega requerido y proporcione el dibujo de la embarcación o fotografías del equipo existente.

Estructura

Marco de transferencia/soporte | Puesto giratorio | Brazo de foque | Polea de cabeza | Cable de elevación | Gancho / equipo suelto | Cabrestante manual, eléctrico o neumático | Mecanismo de freno y funcionamiento | Disposición de giro/bloqueo | Topes mecánicos o puntos de sujeción según lo especificado

Funciones de transferencia, elevación e ingeniería

• El diseño transferible permite que un pescante sirva en posiciones seleccionadas de limpieza de bodegas de carga de graneleros, lo que reduce la necesidad de instalar un dispositivo de elevación dedicado en cada escotilla y al mismo tiempo mantiene el equipo disponible para la eliminación de residuos y basura después de la descarga de la carga.
• Para la limpieza de bodegas de carga, los residuos deben contenerse en una bolsa, balde, cesta, contenedor u otro contenedor aprobado adecuado antes de levantarlos. Los residuos sueltos a granel no deben suspenderse directamente del gancho sin un método de contención definido.
• El traslado es una operación de manipulación sin carga. Antes de comenzar la elevación, la disposición de soporte debe estar correctamente desplegada, todos los puntos de bloqueo o fijación necesarios deben estar activados y el área de operación debe estar despejada.
• El radio de trabajo es un parámetro estructural, no sólo un valor de alcance. El aumento del radio aumenta el momento de vuelco, la tensión del brazo y las reacciones de apoyo; por lo tanto, un radio personalizado requiere cálculos estructurales y detalles de cimentación coincidentes.
• La transmisión manual puede ser adecuada para servicios de baja frecuencia donde la profundidad de elevación y el esfuerzo manual son aceptables. El accionamiento eléctrico o neumático es más apropiado cuando la frecuencia del ciclo, la profundidad de elevación o la eficiencia operativa requieren un levantamiento motorizado.
• El sistema de elevación debe seleccionarse como una ruta de carga completa: cabrestante, freno de sujeción de carga, cable de acero, capacidad del tambor, ranura de la polea, terminación del cable, gancho/engranaje suelto y soporte estructural, todos requieren clasificaciones compatibles.
• Una capacidad nominal de giro de 360° no significa automáticamente un funcionamiento sin restricciones de 360° a bordo. Se deben revisar las tapas de escotilla, brazolas, rieles, tuberías, conductos de ventilación, iluminación, estructuras cercanas, cables de alimentación y recorrido de las mangueras de aire.

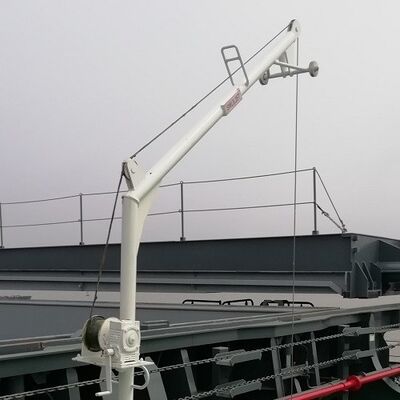

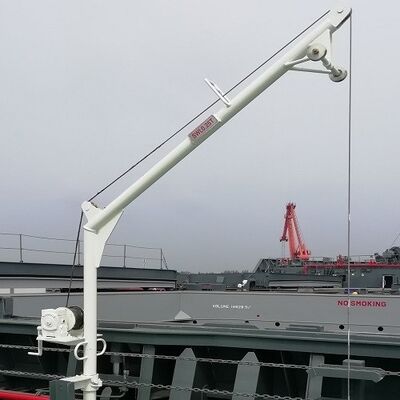

• Las fotografías originales existentes representan principalmente una configuración transferible manualmente. Las versiones eléctricas y neumáticas deben utilizar sus propias fotografías y dibujos confirmados en lugar de presentar la unidad manual como estructuralmente idéntica.

Atributos personalizados

SWL: 0,2 / 0,3 / 0,5 / 0,8 t → seleccione según la carga elevada real, el peso del accesorio de elevación, el radio de trabajo, las condiciones de funcionamiento y la base de diseño aprobada.

Radio de trabajo: referencia de 2 a 3 m → el radio personalizado cambia las cargas estructurales y requiere confirmación específica del proyecto.

Altura de elevación: referencia de 10 a 20 m → confirme el recorrido real del gancho y la capacidad del cable del tambor en lugar de asumir que la longitud del cable es igual a la elevación utilizable.

Tipo de unidad: Manual/eléctrica/neumática → el método de funcionamiento, los frenos, los controles y los requisitos de servicios públicos difieren según la configuración.

Giro: 0–360° indicado → el sector de trabajo final sigue el espacio libre a bordo, los topes mecánicos y el recorrido de los servicios públicos.

Tipo de montaje: Móvil / transferible → la reubicación se realiza sin carga suspendida; El levantamiento requiere que el pescante esté asegurado en su posición de trabajo.

Material estructural: Acero al carbono, grado exacto por confirmar → el grado del material, el espesor de la placa/sección, la soldadura y la trazabilidad siguen el diseño aprobado.

Tratamiento de superficie: Sa 2½ + recubrimiento epóxico de tres capas indicado → el sistema de recubrimiento exacto y el DFT son específicos del proyecto y deben confirmarse antes de la cotización.

Temperatura de trabajo: -40 °C a +50 °C indicado → todos los componentes seleccionados deben verificarse para el rango de temperatura requerido.

Requisito de certificado: según la bandera/clase/alcance del proyecto → la certificación no se incluye automáticamente y depende de la revisión del diseño, el estado de la instalación, las pruebas y los requisitos de inspección.

Cómo funciona

El pescante descargado se transfiere a la posición de trabajo designada → El soporte/base se despliega y asegura → El pescante y el sistema de elevación están preparados → La carga se conecta con un equipo suelto aprobado → El cabrestante eleva la carga dentro de los límites SWL y de radio → El pescante gira solo dentro del sector permitido para el posicionamiento → La carga se baja a un punto de aterrizaje seguro → El gancho se descarga antes de guardar o transferir el pescante

Aplicaciones

Retiro de basuras en bodegas de carga de graneleros | Elevación de cargas residuales y basura tras la descarga | Manipulación de residuos de limpieza de bodegas de carga | Elevación de bolsa/cubo/cesta desde el fondo de la bodega hasta el nivel de escotilla | Servicio de pescante de limpieza transferible entre bodegas de carga | Operaciones de limpieza de bodegas a bordo sujetas a la SWL aprobada y a los límites de instalación

Certificaciones, pruebas y cumplimiento

La Regla II-1/3-13 de SOLAS entró en vigor el 1 de enero de 2026 y cuenta con el respaldo de la circular MSC.1/3-1663 de la OMI para los aparatos de elevación a bordo. Debido a que esta gama de productos está por debajo de 1000 kg SWL, el grado en que se aplican las disposiciones específicas de certificación y prueba SOLAS puede depender de la Administración del pabellón del buque. Por lo tanto, la bandera aplicable, la clase, la fecha de instalación y la disposición final a bordo deben confirmarse antes de finalizar la redacción del certificado.

Cuando la tabla de prueba de carga MSC.1/Circ.1663 se aplique a un aparato de elevación utilizado en puertos o aguas protegidas, la carga de prueba mínima para una SWL de hasta 20 t es 1,25 × SWL. Para operaciones en mar abierto, las cargas de prueba deben tener en cuenta las cargas dinámicas aplicables a satisfacción de la Administración o de una sociedad de clasificación reconocida. Estos son requisitos de carga de prueba y no deben confundirse con el SWL operativo.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

Los certificados, las pruebas de carga, el examen exhaustivo, la documentación de equipos sueltos, la trazabilidad de materiales y los testimonios de clase se pueden organizar de acuerdo con el alcance del proyecto aprobado y no se supone que se incluyan de forma predeterminada.

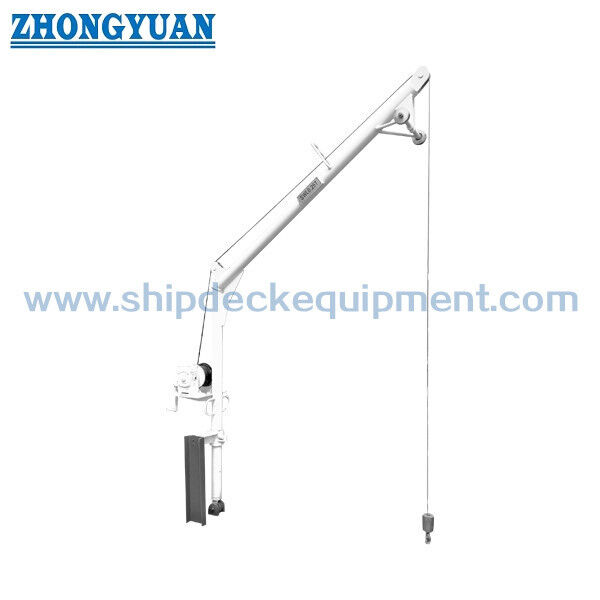

Dibujo y fotos

Preguntas frecuentes

P1: ¿Qué significa “móvil” o “transferible” para este pescante de basura?

A1: Significa que el pescante descargado se puede reubicar entre posiciones de trabajo adecuadas. No se debe mover mientras se lleva una carga suspendida. Antes de levantar, se deben verificar y asegurar el marco de soporte, los puntos de bloqueo, el radio de trabajo y el espacio libre circundante de acuerdo con la disposición operativa aprobada.

P2: ¿El funcionamiento manual es adecuado para todos los modelos de 0,2 a 0,8 t?

R2: No automáticamente. La idoneidad manual depende de la profundidad de elevación, la carga, la frecuencia del ciclo, el engranaje, el esfuerzo manual requerido, la disposición de los frenos y el tiempo de operación esperado. Puede ser preferible el accionamiento eléctrico o neumático para elevaciones más profundas o más frecuentes. Las clasificaciones de kW enumeradas se aplican únicamente a las versiones motorizadas.

P3: ¿Un pescante de 0,2 a 0,8 t requiere automáticamente un certificado de clase según las reglas de aparatos de elevación SOLAS 2026?

R3: No hay una respuesta única que se aplique a todos los buques. SOLAS II-1/3-13 está en vigor desde el 1 de enero de 2026, pero para aparatos de menos de 1000 kg de SWL, la Administración del pabellón puede determinar cómo se aplican ciertas disposiciones. Confirme la bandera, la clase, la fecha de instalación, las condiciones de funcionamiento y los requisitos del certificado antes de la cotización.
