Tubo de amarre de punto único montado en el baluarte JIS F 2030 Acero fundido tipo B

Tubo de amarre de punto único montado en el baluarte JIS F 2030 Acero fundido tipo B

Resumen del producto
El tubo de amarre de punto único es un gran accesorio de acero fundido instalado en el baluarte de un buque para guiar cadenas o cuerdas de gran diámetro durante el amarre de punto único.También denominado "chock de amarre de punto único", proporciona un pasaje cerrado con superficies de contacto curvas en la abertura estructural del buque.
JIS F 2030 Tipo B tiene una forma oblonga inclinada para baluartes con una inclinación superior a 20°. Se selecciona para la disposición de amarre especificada, incluidas las instalaciones de proa,con atención al espacio libre de la cadena o la cuerda, la geometría de contacto y la interfaz del casco soldado.

Especificaciones rápidas

• Se aplicarán las siguientes medidas:1978, tipo B → define la forma y la serie de dimensiones de los accesorios.
• Tamaños nominales: 400 / 500 / 600 / 700 / 800 mm → cinco tamaños para la instalación y la selección del pasaje.
• Criterio de instalación: inclinación del baluarte > 20° → distinguirlo del ángulo de conducción de la línea de amarre.
• Construcción: cuerpo de acero fundido con paso oblongo inclinado → superficies curvas guían la cadena o la cuerda.
• Masa calculada: 190830 kg → masa corporal de referencia para la manipulación y la planificación de las adquisiciones.
• Material estándar: fundición de acero al carbono SC42 según el JIS G 5101 como se cita en la edición de 1978 → grado de suministro real y cualquier sustitución requieren un acuerdo.

Principales parámetros técnicos
Las dimensiones están expresadas en mm. Los símbolos siguen el JIS F 2030:1978El tamaño nominal es igual a la dimensión L; la masa calculada excluye el refuerzo separado del casco.


Selección de la cadena de referencia y de la cuerda


Estos son los diámetros de referencia, no las calificaciones de carga. Confirmar las dimensiones completas de la cadena de enlace, el espacio libre del hardware de conexión y los requisitos de flexión / contacto del fabricante de la cuerda seleccionado.Cargas de montaje requeridas, las direcciones de carga y las posibles cargas de ensayo se establecen para el proyecto; no pueden derivarse solo del diámetro.

Guía de selección e investigación

• Paso 1: Proporcionar la disposición de amarre y la sección de baluarte, incluida la inclinación, la orientación de la instalación y el espacio disponible.
• Paso 2: especificar la cadena o la cuerda, las dimensiones completas del enlace o de la terminación, las cargas de trabajo/diseño requeridas y las direcciones de conducción.
• Paso 3: Confirmar el grado del material, la especificación del revestimiento, los documentos de inspección y la sociedad de clasificación solicitada.
• Paso 4: Envíe el dibujo de la interfaz o las medidas de reemplazo, cantidad, destino de entrega y horario requerido.

Estructura
Cuerpo de acero fundido. Pasaje oblongo inclinado. Superficies curvas de contacto de cadena y cuerda. Zona de conexión de baluarte.

Ventajas de la fundición, la guía de la cuerda y la instalación

• Las transiciones suaves en el pasaje reducen el contacto de bordes afilados. La inspección de la superficie se centra en las cavidades dañinas de la fundición, el destello y la arena adherente, especialmente donde la cadena o la cuerda lleva.
• La estructura circundante y la disposición de la soldadura deben soportar las reacciones de contacto generadas por la ruta de la línea real.
• La dimensión C puede aumentarse para fines de instalación según la nota de dibujo de la norma.
• Registre la identidad y la inspección dimensional de la fundición con arreglo al dibujo aprobado.

Cómo funciona
La cadena o la cuerda entra en el pasaje → Superficies curvas guían su trayectoria → Las reacciones de contacto pasan a través del cuerpo fundido y la conexión soldada → La estructura de apoyo del casco lleva estas reacciones

Aplicaciones
Arreglos de amarre de punto único de buques. Instalaciones de proa de tanques donde se especifique. Instalaciones de baluartes de construcción nueva. Reemplazo de tuberías de amarre de tipo B especificadas.

Certificaciones y ventajas
Los registros de materiales, los informes de dimensiones, la NDT adicional y la inspección de la sociedad de clasificación se pueden especificar en la orden.La inspección presenciada y la documentación de ensayo del fabricante tienen características diferentes.; el ámbito de aplicación acordado rige la entrega.
Opciones de certificación según los requisitos del proyecto y sujeto a la aprobación de clase: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS o certificado de prueba de fabricantes.

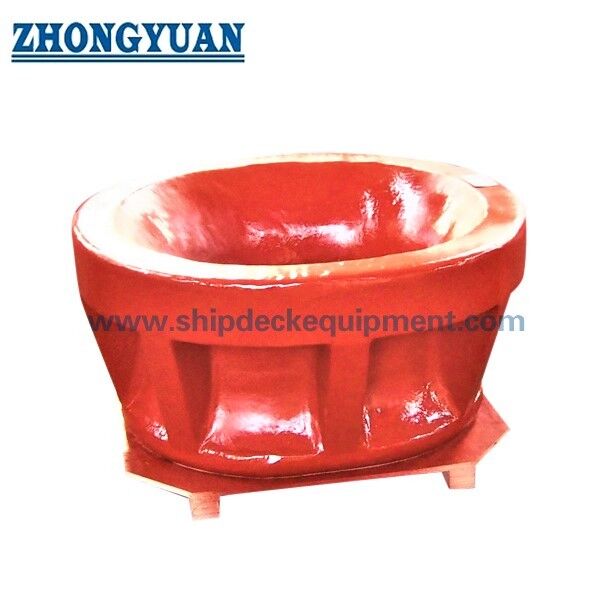

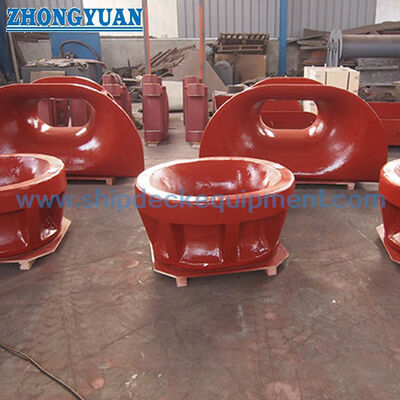

Dibujo y fotos


Preguntas frecuentes
P1: ¿Una tubería de tipo B es intercambiable con una de tipo A?
A1: El tipo A está destinado a inclinaciones de baluarte de hasta 20°.La interfaz y la orientación del pasaje deben coincidir con el dibujo de instalación..
P2: ¿El tubo de amarre también fija la cadena de desgaste?
A2: Guía la cadena a través del baluarte.El tapón de la cadena SPMVerifique su alineación y compatibilidad como un conjunto.
P3: ¿Qué se debe comprobar durante el servicio?
A3: Inspeccionar las superficies de contacto para detectar ranuras y daños agudos, y comprobar el cuerpo, las soldaduras y la estructura adyacente para detectar grietas, corrosión o distorsión.Utilice el plan de inspección del buque y las directrices del fabricante de la cuerda para establecer la frecuencia de inspección y las medidas correctivas..ty, el dibujo de la instalación de la proa, el requisito de refuerzo, el ámbito del certificado, el destino de la entrega y el tiempo de entrega requerido.
