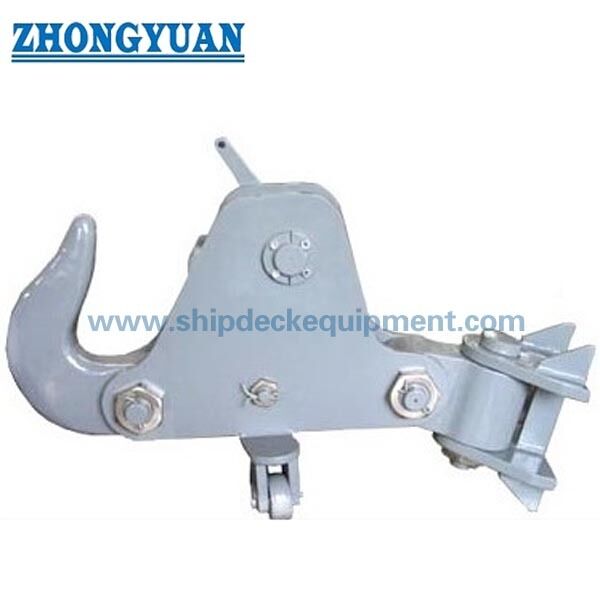

30 ¢ 100T Gancho de remolque de liberación rápida para buques de trabajo y remolcadores

30 ¢ 100T Gancho de remolque de liberación rápida para buques de trabajo y remolcadores

Resumen del producto

El gancho de remolque de liberación rápida marítima es un dispositivo de conexión de línea de remolque montado en un buque para remolcadores, barcos de trabajo, buques de ingeniería, muelles flotantes,y otras unidades marinas que requieren un punto de liberación de línea de remolque controladaEl gancho retiene el ojo de la línea de remolque durante el remolque y se libera localmente mediante la disposición de liberación manual especificada en esta página del producto.

El conjunto del gancho transfiere la fuerza de remolque a través del cuerpo del gancho, la conexión del pivote, el mecanismo de bloqueo, la base de montaje y la estructura del buque de soporte.Disposición de la línea de remolque, el ángulo de conducción esperado, el diseño de los cimientos, el método de liberación, el alcance de la inspección y los requisitos de clase.y no un gancho de amarre de liberación rápida múltiple montado en el muelle.

Especificaciones rápidas

• Carga de trabajo segura: 30 / 40 / 50 / 60 / 80 / 100 t → seis puntos de capacidad estándar para el ajuste de la disposición de remolque del buque.
• Modo de liberación: liberación manual local → los datos suministrados actuales no confirman la liberación remota neumática o hidráulica para este modelo.
• Material: acero suave o acero C-Mn → las calidades exactas de las placas, forjadas, pines y ganchos requieren confirmación del proyecto.
• Duración total L: 1050 a 2100 mm → aumento del espacio de instalación y de la envolvente de la base de la cubierta con el SWL seleccionado.
• Estructura de acero: cuerpo de gancho, conexión de pivote, mecanismo de bloqueo y liberación y base de montaje → configuración del componente final según el dibujo aprobado.
• Tratamiento superficial: limpieza por explosión hasta Sa 2,5 + primer de fábrica epoxi de una capa → sistema de revestimiento marino final y espesor de película seca según las especificaciones del recipiente.
• Alcance del ensayo: prototipo, carga de ruptura, SWL y ensayos de operación → los factores de ensayo, los criterios de observación y aceptación están sujetos a los requisitos de procedimiento y clase aprobados.
• Enfoque de aplicación: remolque y remolque de buques de trabajo → La selección de SWL debe comprobarse con el tirón del bolardo, los datos de la línea de remolque, los ángulos de funcionamiento y las condiciones de servicio dinámicas.

Principales parámetros técnicos

Guía de selección e investigación

Primero paso:Confirmar el SWL requerido de acuerdo con el plan de remolque del buque, el tirón del bolardo de remolque, el MBL de la línea de remolque, la carga dinámica esperada y el cálculo del arquitecto naval o de la clase.No seleccione el gancho por peso muerto del buque solo.

Paso 2:Confirmar el tamaño del ojo o de la cadena de la línea de arrastre, el requisito de garganta del gancho, la dirección del conductor de arrastre, los ángulos horizontales y verticales esperados y si puede producirse una carga lateral.

Paso 3:Confirmar la posición de instalación, el espacio disponible en la cubierta, la disposición de los cimientos, el refuerzo estructural, el método de conexión y la transferencia de carga a la estructura del buque.

Paso 4:Confirmar la disposición de liberación. Esta página abarca la liberación manual local; la liberación remota neumática o hidráulica requiere una configuración y un alcance del sistema de control aprobados por separado.

Paso 5:Confirmar los grados de los materiales, el sistema de protección contra la corrosión, el acceso a la lubricación y el mantenimiento, los requisitos de EAD, el procedimiento de ensayo, el testimonio y el alcance del certificado antes de la cotización.

Paso 6:Indicar el SWL seleccionado, la cantidad, el tipo de buque, el dibujo de instalación, la información sobre la línea de remolque, la sociedad de clase, el destino y el tiempo de entrega requerido.

Estructura

Cuerpo de gancho de remolque. Conexión de pivote de gancho. Mecanismo de bloqueo y liberación. Interfaz de palanca / alambre de liberación manual local. Base de montaje. Interfaz de base del buque. Revestimiento protector.

Ventajas del remolque, liberación e instalación

• La función de liberación rápida proporciona un método controlado para desconectar la cuerda de remolque cuando el procedimiento de operación aprobado requiere la liberación de la cuerda de remolque.
• Los datos actuales del producto identifican el lanzamiento manual, que mantiene la disposición de accionamiento básica mecánicamente directa y separa esta página de los modelos neumáticos o hidráulicos de lanzamiento remoto.
• El gancho, el pivote, las partes de bloqueo y la base de montaje forman una trayectoria de carga.
• La geometría del gancho debe coincidir con el ojo de la línea de arrastre, el ojo blando o la cadena de conexión para que la conexión pueda instalarse, retenerse y soltarse sin interferencias locales dañinas.
• Los ángulos de remolque permitidos y los límites de carga lateral deberán definirse en el diseño homologado.
• Las pruebas de liberación funcional deben verificar el comportamiento de activación, bloqueo, accionamiento manual, restablecimiento y liberación de acuerdo con el plan de inspección y ensayo aprobado.

Atributos personalizados

• Categoría de producto: gancho de remolque de liberación rápida → equipo de conexión y liberación de la línea de remolque montado en el buque.
• Rango SWL: 30 a 100 t → seleccionar entre las seis capacidades enumeradas sólo después de la revisión del sistema de remolque.
• Modo de liberación: liberación manual → disposición de liberación local para la página actual; no se incluye la activación remota a menos que se especifique por separado.
• Material: acero suave / acero C-Mn → se han de confirmar los grados exactos, el tratamiento térmico y la trazabilidad del material.
• Instalación: montaje en el fundamento → los detalles de conexión, el refuerzo y la dirección de carga permitida siguen el dibujo del recipiente aprobado.
• Pruebas: Prototipo / carga de ruptura / SWL / prueba de operación → factores de carga y alcance del testigo deben confirmarse antes de la fabricación.
• Tratamiento de superficie: Sa 2.5 limpieza por explosión + primer de fábrica epoxi → recubrimiento final, color y DFT siguen los requisitos del proyecto.
• Personalización: dimensiones, disposición de liberación, recubrimiento y ámbito de inspección → sujeto a revisión técnica y dibujo aprobado.

Cómo funciona

Towline eye is placed on the hook → Locking mechanism retains the hook in the towing position → Towing load passes through the hook and mounting structure → Operator actuates the approved manual release → Hook opens and releases the towline → Mechanism is inspected and reset

Aplicaciones

Remolcadores portuarios. Remolcadores costeros y fluviales. Barcos de trabajo. Barcos de ingeniería. Muelles flotantes.

Certificaciones y ventajas

Los certificados y la asistencia a las encuestas se pueden organizar de acuerdo con los requisitos del proyecto, el alcance de prueba aprobado, la trazabilidad del material y el procedimiento de la sociedad de clasificación.Disponibilidad sujeta a revisión técnica y aprobación de clase.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el gancho de remolque SWL correcto?

A1: La selección debe tener en cuenta el plan de remolque del buque, el tirón del bolardo de remolque, el MBL de la línea de remolque, la carga dinámica, el ángulo de remolque, la geometría de conexión y los requisitos de clase o arquitecto naval.El gancho SWL no debe seleccionarse solo entre el peso muerto del buque..

P2: ¿Puede soltarse este gancho mientras la cuerda de remolque está cargada?

A2: La descripción suministrada indica la liberación en condiciones de carga libre o de carga de trabajo segura, pero la carga de liberación permitida debe confirmarse para el modelo exacto mediante el diseño aprobado,instrucciones de funcionamientoNo debe tratarse como una afirmación de liberación sin restricciones bajo carga.

P3: ¿Qué información de instalación se requiere antes de la producción?

A3: Proporcionar el dibujo de la base del recipiente, la posición de instalación, la dirección de la carga y los ángulos permitidos, los detalles de la línea de remolque o de los grilletes, el SWL seleccionado, la disposición del cable de liberación,requisitos de material y revestimiento, la sociedad de clases, y el alcance de la inspección requerida.
