Roller guía de cadenas marinas y cuerdas de alambre. Aplicaciones de remolque y amarre.

Rodillo Guía Marino para Cadena y Cable de Acero | Aplicaciones de Remolque y Amarre

Descripción del Producto

El rodillo guía marino es un componente giratorio de guiado de línea utilizado para dirigir la cuerda de remolque, el cable de acero, la cadena o cualquier otra línea aprobada por el proyecto a través de una trayectoria controlada en buques de ingeniería, ferries, barcos de propósito especial, muelles y sistemas de maquinaria de cubierta. Dependiendo del plano de instalación, el rodillo puede estar dispuesto verticalmente, horizontalmente o sobre un soporte inclinado.

La tabla dimensional suministrada cubre diámetros de rodillo de 65 a 203 mm, anchos de rodillo de 76 a 152 mm, diámetros de eje de 25.4 a 38.1 mm y diámetros máximos de cable de acero recomendados de 8 a 20 mm donde se indica. Para remolque, manejo de cadenas o guiado de líneas de elevación, el conjunto completo del rodillo, el eje, los casquillos o rodamientos, los soportes, las piezas de retención, las soldaduras o pernos y la cimentación local deben verificarse con la tensión real de la línea, la dirección de la carga, los efectos dinámicos, el ciclo de trabajo y el factor de seguridad requerido antes de su uso.

Especificaciones Rápidas

• Tipo de producto: Rodillo guía marino → componente de contacto giratorio para el guiado controlado de cuerdas de remolque, cables de acero o cadenas.
• Servicio principal: Guiado de línea de remolque / línea de cabrestante / cadena → guía la línea entre la maquinaria a bordo, los puntos de enrutamiento de la cubierta y la dirección de trabajo.
• Servicio opcional de línea de elevación: Sujeto a carga de diseño verificada y aprobación del proyecto → el rodillo no es un aparato de elevación o accesorio de elevación independiente.
• Disposiciones de instalación: Soporte vertical / inclinado / horizontal → la orientación debe seguir las direcciones reales de la línea de entrada y salida.
• Rango de rodillos suministrados: 65–203 mm de diámetro y 76–152 mm de ancho → dimensiones de referencia para la selección inicial del rodillo y el espacio de instalación.
• Rango de cable de acero recomendado en la tabla suministrada: 8–20 mm donde se indica → el rango declarado por separado de 20–76 mm requiere confirmación antes de su publicación.
• Disposición de casquillo y desgaste: 25.4–38.1 mm de diámetro con casquillos de bronce en la mayoría de los tamaños listados → la aleación del casquillo, la lubricación, el ajuste del eje y el método de reemplazo deben confirmarse.
• Base de carga y certificación: No se proporciona SWL, carga de remolque ni capacidad de elevación → la carga admisible y el alcance de la certificación deben establecerse a partir del diseño completo del proyecto.

Técnica Principal

Guía de Selección y Consulta

Paso 1: Confirme el servicio real: guiado de cuerda de remolque, enrutamiento de cable de acero de remolque, guiado de cadena, enrutamiento de línea de cabrestante a cubierta, o guiado de línea dentro de un sistema de elevación o manejo.

Paso 2: Confirme el tipo y la construcción de la línea: cable de acero, cuerda de fibra o cadena. El servicio de cadena requiere que el tamaño del eslabón, el paso, la orientación de contacto y los criterios de desgaste se comparen con el perfil del rodillo.

Paso 3: Confirme la instalación vertical, horizontal o inclinada, junto con las direcciones de la línea de entrada y salida, el ángulo de ataque máximo, el ángulo de desvío y el espacio de montaje disponible.

Paso 4: Seleccione el diámetro del rodillo, el ancho, el diámetro del eje, la disposición de casquillos o rodamientos y el perfil de contacto del plano del proyecto. Para cable de acero, confirme el requisito de curvatura mínima con el fabricante del cable.

Paso 5: Proporcione la tensión máxima de la línea de remolque, el tiro del cabrestante, la carga de la cadena o la carga de la línea de elevación, según corresponda, incluida la tolerancia dinámica o de impacto, el ciclo de trabajo, la dirección de la carga y el factor de seguridad requerido.

Paso 6: Confirme los materiales del rodillo, el eje, el soporte y los casquillos; endurecimiento superficial o superficie de desgaste reemplazable; método de lubricación; sistema de recubrimiento y entorno de corrosión.

Paso 7: Confirme la cantidad, el alcance del certificado e inspección, el tipo de buque o equipo, el plano de instalación o la foto, el destino de entrega y el tiempo de entrega requerido.

Estructura

Cuerpo del rodillo | Superficie de contacto de cuerda o cadena con perfil aprobado | Eje / eje | Casquillo de bronce o rodamiento especificado | Soporte lateral o base | Disposición de montaje vertical, inclinada u horizontal | Interfaz soldada o atornillada | Sistema de recubrimiento del proyecto

Ventajas de Remolque, Guiado de Cadena e Instalación

• El rodillo giratorio cambia la trayectoria de la cuerda de remolque, el cable de acero o la cadena con menos contacto deslizante que un borde afilado fijo, lo que ayuda a reducir la abrasión local cuando el rodillo permanece libre para girar.
• Las disposiciones verticales, horizontales e inclinadas permiten que el eje del rodillo se adapte a la ruta real de la línea en lugar de forzar la línea a través de un cambio de dirección inadecuado.
• El diámetro del rodillo y el perfil de contacto deben coincidir con la construcción de la línea y el requisito de curvatura. Un rodillo adecuado para cable de acero no es automáticamente adecuado para cadena, y el guiado de cadena puede requerir un perfil de contacto dedicado y una evaluación del desgaste.
• Un casquillo de bronce reemplazable puede simplificar el mantenimiento de las piezas de desgaste, pero el bronce por sí solo no garantiza un funcionamiento autolubricante. La aleación del casquillo, las ranuras de lubricación, el suministro de grasa, la holgura admisible y el acabado del eje deben confirmarse.
• Las superficies de contacto de la cuerda deben ser lisas y estar libres de rebabas, bordes afilados, salpicaduras de soldadura y defectos de recubrimiento. Las superficies de contacto de la cadena deben verificarse en cuanto a carga puntual, interferencia de eslabones, desgaste local y disposiciones de desgaste reemplazables donde sea necesario.
• Para servicio de remolque o línea de elevación, la ruta de carga completa a través del rodillo, el eje, los soportes, las soldaduras o pernos y la cimentación local deben verificarse para la dirección real de la línea y la condición de operación dinámica.
• El acceso de inspección debe permitir la verificación de la rotación del rodillo, la holgura del casquillo o rodamiento, la retención del eje, la corrosión, la seguridad de los sujetadores y el desgaste de contacto de la cuerda o cadena durante el servicio.

Atributos Personalizados

• Tipo de producto: Rodillo guía marino → un componente giratorio de enrutamiento de línea, no un cabrestante motorizado, máquina de remolque o dispositivo de elevación independiente.
• Uso principal: Guiado de cuerda de remolque / cable de acero / cadena → seleccionado según la ruta real de la línea, el perfil de contacto y la carga operativa.
• Configuración: Soporte vertical / inclinado / horizontal → elegir según la disposición de la cubierta y la dirección de la línea de entrada o salida.
• Diámetro de rodillo de referencia: 65–203 mm → rango que se muestra en la tabla de dimensiones suministrada.
• Diámetro de cable de acero de referencia: 8–20 mm donde se indica → los tamaños de cable más grandes declarados requieren una tabla de diseño confirmada por separado.
• Compatibilidad con cadena: Sujeto a confirmación → el tamaño de la cadena, el paso, la orientación del eslabón, la presión de contacto y la tolerancia al desgaste deben coincidir con el diseño del rodillo.
• Casquillo: Casquillo de bronce para la mayoría de los tamaños listados → la aleación exacta, la lubricación, la holgura del eje y el método de reemplazo deben confirmarse.
• Material: Acero fundido / acero C-Mn / acero aleado / acero dulce → el grado final, el tratamiento térmico y la dureza superficial dependen de los requisitos de carga y desgaste.
• Aplicación de línea de elevación: Solo específico del proyecto → la carga admisible, el factor dinámico, el factor de seguridad, el requisito de prueba y el alcance de la aprobación deben confirmarse antes de su uso.
• Requisito de certificado: Disponible según el alcance del pedido → la trazabilidad del material, la inspección del fabricante, la verificación de carga y el testimonio de clase deben acordarse antes de la cotización.

Cómo Funciona

La cuerda de remolque, el cable de acero o la cadena se acercan al rodillo guía → La línea entra en contacto con la superficie del rodillo aprobada → El rodillo gira a medida que la línea se mueve → La línea se redirige a través de la ruta requerida → La carga de reacción pasa a través del eje y los soportes a la cimentación verificada

Aplicaciones

Buques de ingeniería | Sistemas de remolque y arrastre | Enrutamiento de línea de cabrestante de remolque | Buques de salvamento y propósito especial | Maquinaria de cubierta de ferries | Sistemas de manejo de cables de acero | Posiciones de guiado de cadena | Sistemas de elevación o manejo a bordo sujetos a diseño de carga aprobado | Equipos de manejo en muelle

Certificaciones y Ventajas

Los certificados se pueden organizar según los requisitos del proyecto, la trazabilidad del material, el alcance de la inspección, la verificación de carga y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

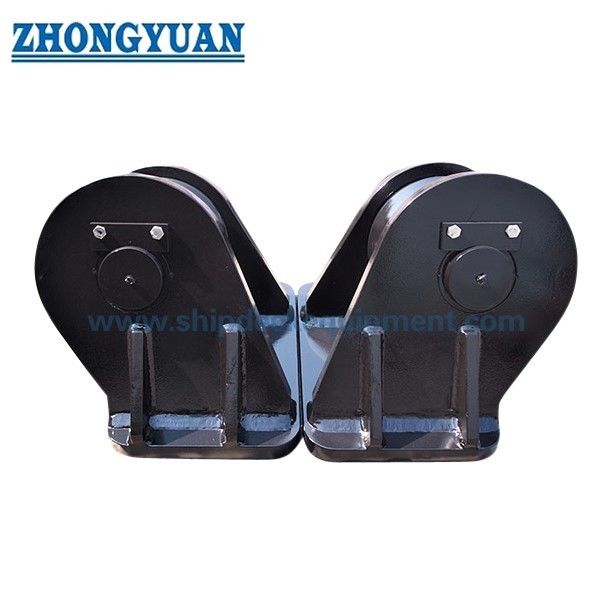

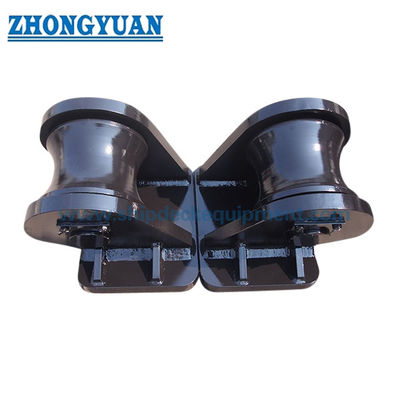

Dibujo y Fotos

Preguntas Frecuentes

P1: ¿Cómo se debe seleccionar el rodillo guía marino correcto?

R1: Confirme el tipo de línea, el diámetro o el tamaño de la cadena, la construcción, las direcciones de entrada y salida, el ángulo de ataque, la tensión máxima, la tolerancia dinámica, la orientación del rodillo, el perfil de contacto, la estructura de montaje y el acceso de mantenimiento. La tabla suministrada es adecuada solo para la selección dimensional preliminar.

P2: ¿Se puede usar el mismo rodillo para cable de acero, cuerda de fibra y cadena?

R2: No automáticamente. El cable de acero requiere una relación de curvatura aceptable y una superficie de contacto lisa. La cuerda de fibra puede requerir condiciones de superficie y ranura diferentes, mientras que el guiado de cadena necesita una geometría de eslabón compatible, orientación de contacto y resistencia al desgaste.

P3: ¿Se puede utilizar este rodillo guía marino en un sistema de elevación?

R3: Puede utilizarse solo como un componente de guiado de línea diseñado dentro de un sistema de elevación o manejo verificado. El rodillo, el eje, los casquillos o rodamientos, los soportes, las piezas de retención, las soldaduras o pernos, la cimentación, la carga de diseño, el factor dinámico, el factor de seguridad, el requisito de prueba y el alcance de la aprobación deben confirmarse. No debe comercializarse como un accesorio de elevación independiente sin esa verificación.
