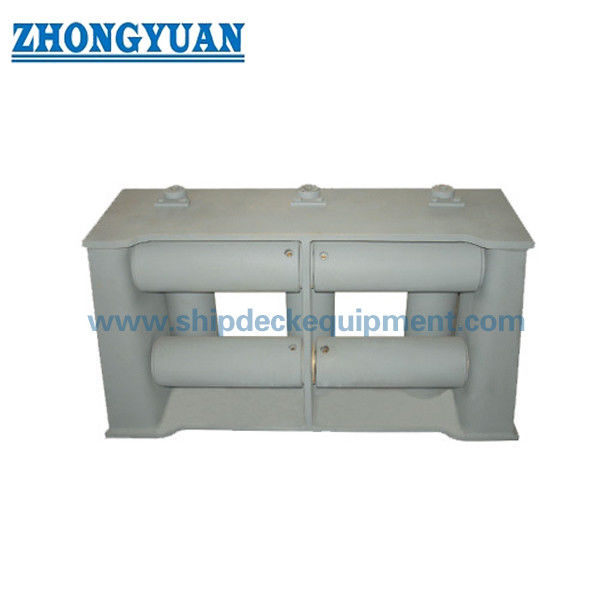

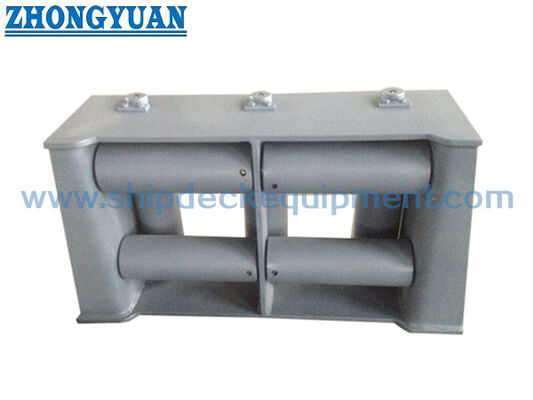

Siete rodillos Universal Fairlead con rodillo superior. CB 3062 Tipo D para amarre y remolque de buques.

Guía Universal de Siete Rodillos con Rodillo Superior | Tipo D CB 3062 para Amarre y Remolque de Buques

Descripción General del Producto

La guía universal de siete rodillos Tipo D CB 3062 es un dispositivo de guía de cabos a bordo del buque que se utiliza cuando los cabos de amarre o los cables de remolque pueden aproximarse a la guía desde varias direcciones. La configuración Tipo D utiliza tres rodillos verticales y cuatro rodillos horizontales, incluido el arreglo del rodillo superior, para guiar cabos de acero y cabos de nylon a través de un ángulo de operación más amplio, reduciendo el roce directo contra la estructura del buque.

Esta página está escrita para la guía de siete rodillos Tipo D CB/T*3062-79 basándose en la tabla de parámetros proporcionada. Normalmente se instala a bordo del buque en la cubierta de francobordo o en una posición comparable para la salida de cabos de amarre/remolque. El producto debe tratarse como una guía de cabos, no como un cabrestante, un dispositivo de elevación o un accesorio de remolque independiente que soporte carga. El diámetro del cabo, la estructura de instalación, el refuerzo local, el material de los rodillos, los detalles del eje y el alcance del certificado deben confirmarse de acuerdo con el plano del buque y los requisitos del proyecto.

Especificaciones Rápidas

• Tipo de producto: Guía universal de siete rodillos con rodillo superior yrarr; guía de cabos multidireccional para rutas de cabos de amarre y remolque a bordo del buque.
• Estándar y modelo: CB/T*3062-79 Tipo D yrarr; los datos proporcionados identifican el producto como Tipo D con 7 rodillos.
• Configuración de rodillos: 3 rodillos verticales + 4 rodillos horizontales yrarr; ayuda a guiar los cabos desde múltiples direcciones de entrada alrededor de la abertura de la guía.
• Rango de cabos aplicable: cabo de acero de 19,5 a 68,0 mm / cabo de nylon de 36 a 100 mm yrarr; usar como referencia para la selección del tamaño del cabo, no como Carga de Trabajo Segura (SWL) o carga de rotura del cabo.
• Rango de tamaño principal: L 944 a 2330 mm y H 508 a 1130 mm yrarr; útil para la verificación de la disposición a bordo, el espacio de instalación y la confirmación de la cotización.
• Rango de peso: 247 a 5100 kg de la tabla proporcionada yrarr; importante para la manipulación, elevación durante la instalación, embalaje y planificación del flete.
• Enfoque de instalación: a bordo / área de cubierta de francobordo yrarr; el refuerzo del casco, el detalle de la soldadura y el ángulo de salida del cabo deben ser confirmados por el astillero o la oficina de diseño.
• Enfoque de fabricación: rotación del rodillo, ajuste del eje, suavidad de la superficie de contacto, alineación del bastidor, protección contra la corrosión y conjunto de rodillos mantenible.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirme la guía universal de siete rodillos Tipo D CB/T*3062-79 y el diámetro requerido del cabo de acero o nylon.

Paso 2: Confirme la configuración de salida del cabo, incluyendo si el cabo puede entrar por el costado, por arriba, por abajo o en dirección diagonal alrededor de la guía a bordo del buque.

Paso 3: Confirme la posición de instalación en la cubierta de francobordo, el parapeto o la estructura lateral del buque, junto con el espacio disponible y el refuerzo circundante.

Paso 4: Confirme los requisitos de material para rodillos, ejes, bastidor, casquillos/cojinetes, fijaciones y topes antes de la producción.

Paso 5: Confirme el tratamiento de la superficie: chorreado Sa 2.5 + imprimación de taller epoxi, recubrimiento final, acabado galvanizado, acero inoxidable pulido u otro tratamiento especificado.

Paso 6: Confirme el alcance del certificado antes de la cotización: certificado del fabricante, certificado de material, certificado de clasificación, informe de END, inspección con testigo o aprobación específica del proyecto.

Paso 7: Proporcione la cantidad, el tipo de buque, el destino, el tiempo de entrega requerido, el plano de instalación y las fotos de referencia si están disponibles.

Estructura

Bastidor de guía soldado | 3 rodillos verticales | 4 rodillos horizontales | Configuración de rodillo superior | Ejes de rodillos | Área de contacto de casquillo o cojinete | Interfaz de montaje a bordo | Superficies de contacto de cabo lisas | Tratamiento de superficie pintado o especificado

Ventajas de Guía de Rodillos, Instalación e Ingeniería

• La configuración de siete rodillos ayuda al cabo a entrar y salir de la guía a través de un rango de ángulos más amplio que las configuraciones simples de dos o tres rodillos.
• Tres rodillos verticales y cuatro horizontales ayudan a limitar el contacto directo entre el cabo y la estructura del buque, lo que favorece la protección del cabo durante las operaciones de amarre y remolque.
• Cada superficie de contacto del rodillo debe ser lisa, redondeada y libre de bordes afilados que puedan dañar el cabo de acero o el cabo de nylon.
• La rotación del rodillo debe verificarse después del montaje para que el cabo pueda redirigirse con fricción reducida en lugar de arrastrarse sobre una superficie fija.
• Los ejes, casquillos o cojinetes, fijaciones y topes son piezas críticas de mantenimiento y deben permanecer accesibles para su inspección y reemplazo.
• La estructura de instalación a bordo debe revisarse junto con el ángulo de salida del cabo, el refuerzo local del casco, los detalles de soldadura y los requisitos de inspección de la clasificación o del propietario.
• La tabla de diámetros de cabo proporcionada se utiliza solo como referencia de selección; no debe convertirse en SWL, MBL, carga de rotura del cabo, carga de prueba o carga permisible sin datos de ingeniería aprobados.

Atributos Personalizados

• Estándar: CB/T*3062-79 yrarr; usar cuando el plano del proyecto o la especificación del propietario requieran esta configuración de guía universal de siete rodillos.
• Tipo: Tipo D yrarr; guía universal de siete rodillos con rodillo superior para guía de cabos multidireccional.
• Cantidad de Rodillos: 7 rodillos yrarr; 3 rodillos verticales y 4 rodillos horizontales según la descripción proporcionada.
• Cabo Aplicable: cabo de acero 19,5-68,0 mm / cabo de nylon 36-100 mm yrarr; seleccionar por tipo de cabo, disposición del buque y plano del proyecto.
• Material: acero C-Mn / acero dulce / acero inoxidable yrarr; los materiales exactos de los rodillos, ejes, bastidor y fijaciones deben confirmarse antes de la cotización.
• Instalación: a bordo / área de cubierta de francobordo yrarr; el refuerzo del casco, el detalle de la soldadura y el espacio disponible deben confirmarse mediante planos.
• Tratamiento de Superficie: chorreado Sa 2.5 + imprimación de taller epoxi como referencia yrarr; el recubrimiento final, galvanizado o acabado pulido sigue la especificación del proyecto.
• Requisito de Certificado: Disponible según el alcance del pedido yrarr; la inspección de clasificación y el nivel del certificado deben confirmarse antes de la cotización.

Cómo Funciona

El cabo se acerca a la guía a bordo del buque yrarr; El cabo entra entre los rodillos verticales y horizontales yrarr; Los rodillos giran a medida que el cabo cambia de dirección yrarr; Se reduce el contacto con la estructura fija del buque yrarr; Las fuerzas de reacción locales pasan a través de los ejes de los rodillos y el bastidor de la guía hacia la estructura reforzada a bordo del buque.

Aplicaciones

Buques comerciales | Buques de apoyo naval | Remolcadores | Embarcaciones de trabajo | Embarcaciones de servicio en alta mar cuando se especifique por proyecto | Estaciones de amarre a bordo | Posiciones de salida de cabos de remolque | Guía de cabos en cubierta de francobordo | Proyectos de nueva construcción y reemplazo

Certificaciones y Ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

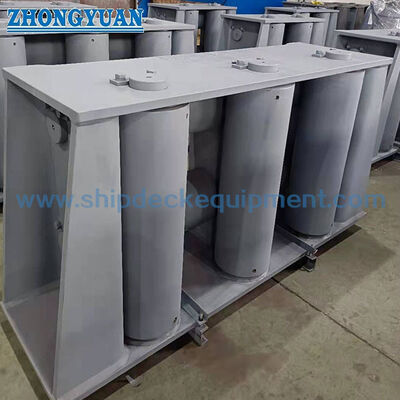

Planos y Fotos

Preguntas Frecuentes

P1: ¿Qué diferencia a la CB 3062 Tipo D de las guías de rodillos más simples?

R1: El Tipo D utiliza siete rodillos, incluyendo tres verticales y cuatro horizontales, para guiar el cabo desde una gama más amplia de direcciones. Esto lo hace más adecuado cuando el ángulo de salida del cabo cambia en la estación de amarre o remolque a bordo del buque.

P2: ¿Se puede utilizar la tabla de diámetros de cabo como SWL o carga de rotura?

R2: No. La tabla proporcionada ofrece diámetros aplicables de cabo de acero y nylon con dimensiones principales y peso. No proporciona SWL, MBL, carga de rotura del cabo, carga de prueba o carga permisible. La aprobación de carga debe verificarse de acuerdo con el diseño de amarre o remolque del buque.

P3: ¿Qué se debe verificar antes de pedir esta guía?

R3: Confirme el estándar, Tipo D, diámetro del cabo, dirección de salida del cabo, posición de instalación, material, tratamiento de superficie, refuerzo local, alcance del certificado, cantidad, destino de entrega y tiempo de entrega requerido. Se recomiendan encarecidamente los planos de instalación y las fotos de referencia.
