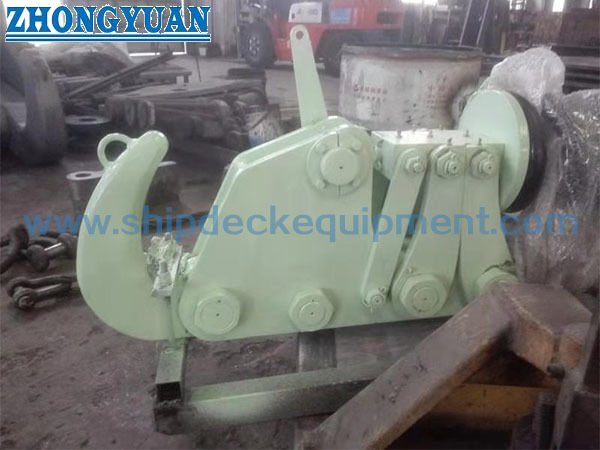

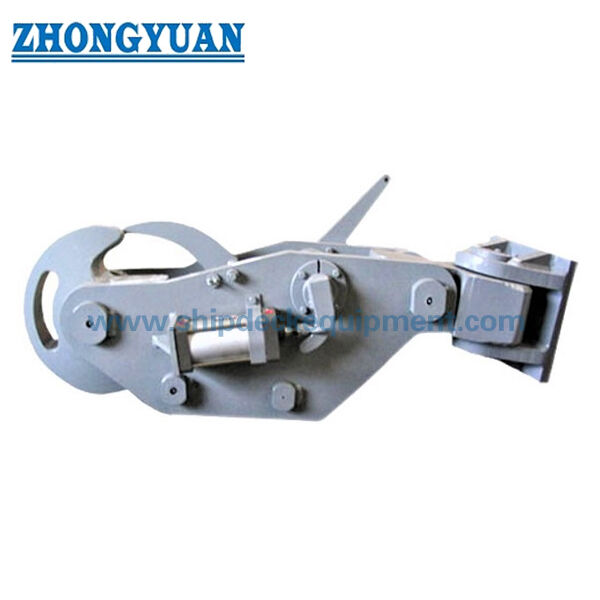

Gancho de remolque de disco neumático de liberación rápida con movimiento de oscilación lateral para remolcadores

Gancho de remolque de disco de liberación rápida neumática con movimiento lateral para remolcadores

Descripción general del producto

El gancho de remolque de disco de liberación rápida neumática es una conexión de remolque montada en cubierta para remolcadores, remolcadores portuarios y embarcaciones que requieren una liberación controlada del cabo de remolque. El mecanismo de liberación tipo disco asegura la conexión del cabo de remolque durante la operación y puede liberarse localmente mediante control manual o de forma remota a través de un sistema neumático, sujeto al arreglo de liberación aprobado y al procedimiento operativo.

El rango suministrado cubre de 30 a 100 t SWL y utiliza un arreglo de montaje de oscilación lateral para seguir los cambios en la dirección del cabo de remolque dentro del rango de movimiento aprobado. La selección debe considerar la carga de remolque requerida, el material del cabo de remolque y la geometría del ojo, la desviación lateral, la base de la cubierta de la embarcación, el arreglo de control remoto, el requisito de prueba de liberación bajo carga y el alcance de clasificación. Este equipo es para servicio de remolque y no debe tratarse como un gancho de elevación ni como un gancho de amarre de liberación rápida de muelle.

Especificaciones rápidas

• Tipo de producto: Gancho de remolque de disco de liberación rápida neumática yrarr; conexión de cabo de remolque controlada y liberación de emergencia para operaciones de remolque de remolcadores.
• Rango SWL: 30 / 50 / 60 / 80 / 90 / 100 t yrarr; seis clasificaciones suministradas para diferentes cargas de remolque y arreglos de embarcaciones.
• Modos de liberación: Liberación manual local y liberación remota neumática yrarr; las estaciones de operación y el arreglo de respaldo manual deben ser confirmados por el proyecto.
• Condición de liberación: Cabo flojo o liberación bajo carga hasta la carga verificada del proyecto yrarr; la capacidad de liberación a plena SWL debe ser demostrada por el procedimiento de prueba aprobado.
• Movimiento: Arreglo de oscilación lateral yrarr; permite una alineación lateral limitada con la dirección del cabo de remolque; el ángulo admisible y el arreglo de tope deben ser confirmados.
• Material: Acero dulce o acero C-Mn yrarr; los grados finales, tratamiento térmico, dureza y trazabilidad del material siguen el diseño aprobado y el alcance del certificado.
• Pruebas: Operación, carga, liberación y pruebas de prototipo según el alcance del pedido yrarr; las pruebas destructivas de rotura deben tratarse como pruebas de prototipo a menos que se especifique lo contrario.
• Tratamiento superficial: Chorro de arena Sa 2.5 + una capa de imprimación epoxi de taller como referencia yrarr; el sistema de recubrimiento marino final sigue la especificación de pintura de la embarcación.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme la SWL requerida, el tipo de remolcador, el servicio de remolque, la carga de diseño del cabo de remolque, el área de operación y si el gancho es para nueva construcción o reemplazo.

Paso 2: Confirme el material y la terminación del cabo de remolque: cuerda de polipropileno/nailon, cable de acero, ojo de remolque, grillete u otra conexión. Proporcione las dimensiones del ojo y del extremo para revisión de compatibilidad.

Paso 3: Confirme la dirección de oscilación lateral, el ángulo de movimiento requerido, la dirección del cabo de remolque, la altura de instalación del gancho, el espacio libre circundante, la abertura de la cubierta, la base y el refuerzo estructural de la embarcación.

Paso 4: Confirme los datos de control neumático: presión de aire disponible, calidad del aire, voltaje de control, requisito de solenoide, estaciones de liberación local y en el puente, cable o palanca de liberación manual, y requisito de alarma/indicación.

Paso 5: Confirme el alcance de las pruebas y certificados antes de la cotización: prueba de prueba o SWL, prueba de liberación bajo carga, prueba de operación, prueba de rotura de prototipo, método NDT, presencia de clasificación, certificados de material y documentación del fabricante.

Paso 6: Proporcione el grado del material, el sistema de recubrimiento, la cantidad, el tipo de embarcación, la sociedad de clasificación, el plano de instalación, el destino de entrega y el tiempo de entrega requerido.

Estructura

Miembro de liberación de disco giratorio | Soporte y mecanismo de bloqueo | Palanca de liberación y palanca de reinicio | Arreglo de montaje/giratorio de oscilación lateral | Actuador neumático e interfaz de control | Arreglo de liberación manual local | Base de cubierta y conexión estructural

Ventajas de seguridad, liberación e ingeniería en remolque

• El miembro de liberación tipo disco gira para desacoplar el cabo de remolque, admitiendo una liberación controlada sin tratar el producto como un gancho de elevación convencional.
• El movimiento de oscilación lateral ayuda al gancho a seguir los cambios laterales en la dirección del cabo de remolque dentro del rango aprobado, reduciendo la desalineación rígida en la conexión de remolque.
• El control remoto neumático puede ubicar el comando de liberación en el puente y/o en la estación de cubierta, mientras que un arreglo de liberación manual local proporciona un método de operación independiente según el diseño aprobado.
• El rendimiento de liberación bajo carga debe verificarse a la carga acordada y la condición del cabo de remolque. La SWL, la carga de liberación, la carga de prueba, la carga de rotura del prototipo y la resistencia a la rotura del cabo de remolque deben permanecer claramente separadas.
• La fuerza de remolque se transfiere a través del cuerpo del gancho, el montaje de oscilación lateral, los soportes, la base y la estructura reforzada de la embarcación; las cargas de reacción de la cubierta y los detalles de soldadura deben aprobarse con el arreglo de la embarcación.
• La geometría del soporte, las superficies de contacto del disco y los bordes expuestos deben acabarse para evitar un contacto local agudo con el ojo de remolque o la conexión de la cuerda.
• Se puede considerar la monitorización opcional de la carga de remolque a través de un pasador de carga instrumentado y una pantalla remota cuando sea necesario, pero no se incluye a menos que se indique en la cotización y el plano aprobado.

Atributos personalizados

• SWL: 30 / 50 / 60 / 80 / 90 / 100 t yrarr; seleccionar según la base de carga de remolque aprobada en lugar de solo el tiro de bolardo de la embarcación.
• Tipo de gancho: Tipo disco de liberación rápida yrarr; miembro de liberación giratorio para desacoplar el cabo de remolque.
• Movimiento: Oscilación lateral yrarr; el ángulo admisible, la posición del tope y la dirección de la línea son específicos del proyecto.
• Control de liberación: Remoto neumático + manual local yrarr; las estaciones de operación y la lógica de respaldo de emergencia deben confirmarse.
• Compatibilidad del cabo de remolque: Conexión de cuerda o cable sujeta a revisión de geometría yrarr; proporcione las dimensiones del ojo del cabo de remolque, guardacabo, grillete y extremo.
• Material: Acero dulce / acero C-Mn yrarr; el grado exacto, las propiedades mecánicas, la dureza y la trazabilidad siguen la especificación aprobada.
• Montaje: Base de cubierta / arreglo de soporte yrarr; el refuerzo de la cubierta y los detalles de soldadura son verificados por el astillero o el diseñador de la embarcación.
• Alcance de prueba: Prototipo, carga, liberación, operación y NDT según pedido yrarr; la presencia de clasificación y los criterios de aceptación deben confirmarse antes de la producción.
• Monitorización de carga: Opcional según requisito del proyecto yrarr; pasador de carga, pantalla, niveles de alarma, calibración y salida de señal son elementos de alcance separados.

Cómo funciona

El ojo o conexión del cabo de remolque se coloca en el gancho de disco yrarr; el soporte y el mecanismo de bloqueo aseguran la conexión yrarr; la carga de remolque pasa a través del montaje de oscilación lateral y la base de la embarcación yrarr; el comando local o remoto neumático opera el mecanismo de liberación yrarr; el disco gira y la conexión de remolque se desacopla yrarr; el gancho se inspecciona y se reinicia después de que el área esté segura

Aplicaciones

Remolque portuario | Operaciones de asistencia de barcos en puerto | Estaciones de remolque de popa de remolcadores | Embarcaciones de remolque costero | Tareas de remolque de emergencia específicas del proyecto | Arreglos de remolque para nueva construcción y modernización

Certificaciones y ventajas

Se pueden organizar certificados y pruebas presenciadas según los requisitos del proyecto, el procedimiento de prueba aprobado, la trazabilidad del material y la aceptación de la sociedad de clasificación. El alcance del certificado y la inspección deben acordarse antes de la cotización.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

Dibujos y fotos

Preguntas frecuentes

P1: ¿Puede el gancho de remolque de disco neumático liberar el cabo de remolque a plena SWL?

R1: El diseño está destinado a la liberación bajo carga, pero la liberación a plena SWL debe confirmarse mediante la configuración del gancho aprobada, el sistema neumático, la conexión del cabo de remolque, el procedimiento de prueba y el requisito de clase. La carga de liberación debe indicarse por separado de las cargas de prueba y rotura.

P2: ¿Cómo se debe seleccionar el modelo correcto de 30 a 100 t SWL?

R2: La selección debe utilizar la carga de remolque de diseño aprobada, los efectos dinámicos, el tipo de cabo de remolque, la dirección de la línea, el rango de oscilación lateral, la reacción de la base, el refuerzo de la cubierta y las reglas de clase. El tiro de bolardo del remolcador por sí solo no es una base de selección completa.

P3: ¿Es este producto lo mismo que un gancho de amarre de liberación rápida?

R3: No. Este producto es un gancho de remolque montado en la embarcación para operaciones de remolque. Un gancho de amarre de liberación rápida de muelle es un producto terminal de amarre diferente con instalación, monitorización de carga y arreglos de operación distintos.
