Descripción general del producto

El gancho de remolque de resorte de liberación manual de 400 kN es un accesorio de remolque a bordo utilizado en remolcadores y embarcaciones de remolque para mantener la conexión de remolque durante la operación y permitir una liberación local deliberada a través de un arreglo operativo mecánico. El mecanismo asistido por resorte soporta la apertura del gancho después de que el dispositivo de retención se desengancha. Esta página es para el tipo de resorte operado manualmente y no representa un sistema de liberación remota hidráulico o neumático.

CB/T 637-1995 cubre la clasificación del producto, los requisitos técnicos, los métodos de prueba, las reglas de inspección, el marcado y el embalaje para ganchos de remolque de resorte utilizados en el remolque de barcos. La serie suministrada varía de 16 kN a 400 kN, y esta página se centra en el modelo de 400 kN. La tabla dimensional suministrada utiliza el término "Carga máxima"; la designación contractual como carga admisible, SWL o carga de remolque segura, junto con la carga de liberación requerida y la carga de prueba, deben confirmarse a partir del dibujo del proyecto aprobado y el alcance de la clase antes de la fabricación.

Especificaciones rápidas

• Tipo de producto: Gancho de remolque de resorte de liberación manual yrarr; liberación mecánica local para arreglos de remolque de barcos.
• Referencia estándar: CB/T 637-1995 yrarr; se aplica a ganchos de remolque de resorte para remolque de barcos e incluye requisitos técnicos, de prueba, de inspección, de marcado y de embalaje.
• Modelo de página: Carga máxima de 400 kN en la tabla suministrada yrarr; modelo de mayor capacidad en la serie proporcionada de 16 yndash;400 kN.
• Arreglo de liberación: Operación manual yrarr; los equipos de liberación remota hidráulica o neumática no están incluidos en esta configuración.
• Tamaño del modelo de 400 kN: L 2259 mm ytimes; B 640 mm ytimes; H 472 mm yrarr; el espacio de la base y la holgura de operación deben verificarse antes de la producción.
• Peso calculado: aproximadamente 1340,1 kg yrarr; relevante para la planificación de manipulación, transporte, elevación a bordo e instalación de la base.
• Base del material: Acero dulce / acero C-Mn yrarr; las placas exactas, el material de fundición, el pasador, el casquillo y el resorte deben confirmarse.
• Tratamiento superficial: chorreado Sa 2.5 + una capa de imprimación de taller de epoxi como referencia yrarr; el recubrimiento marino final sigue la especificación de pintura del buque.

Parámetros técnicos principales

Guía de selección y consulta

Paso 1: Confirme el modelo de 400 kN y especifique si la carga del proyecto se especifica como carga máxima, carga admisible, SWL o carga de remolque segura.

Paso 2: Proporcione el tipo de línea de remolque, las dimensiones del ojo o la conexión de remolque, la dirección de tracción esperada, el ángulo de operación y la apertura libre requerida del gancho.

Paso 3: Confirme la base de instalación, la ruta de carga, el refuerzo debajo de la cubierta, la interfaz de fijación / soldadura y la holgura de operación disponible mediante dibujo.

Paso 4: Confirme el arreglo de liberación manual, la posición de operación local, la ruta de la palanca o el cable de liberación, la carga de liberación requerida y el procedimiento de reinicio.

Paso 5: Confirme los grados de material, la temperatura mínima de diseño, el entorno de corrosión, la clase de hielo o el requisito de baja temperatura y el sistema de recubrimiento final.

Paso 6: Especifique el alcance de la prueba y la certificación, la sociedad de clasificación, los puntos de observación, la cantidad, el destino de la entrega, la fecha de entrega requerida y proporcione los dibujos de GA o instalación.

Estructura

Cuerpo del gancho de remolque | Conjunto de retención y pestillo | Mecanismo de liberación asistido por resorte | Palanca de operación manual / enlace de liberación | Pasador de pivote y casquillos | Interfaz de base y cimentación | Mecanismo de reinicio y bloqueo | Recubrimiento protector marino

Ventajas de liberación, instalación y calidad

• El mecanismo manual proporciona operación mecánica local sin depender de un grupo hidráulico o suministro neumático; la posición del operador y el acceso seguro deben verificarse en la disposición del buque.
• La asistencia de resorte soporta la apertura del gancho después de que el pestillo se desengancha, mientras que la carga de liberación permitida debe ser demostrada por el diseño y el procedimiento de prueba aprobados en lugar de asumirse del valor de la tabla de 400 kN.
• El modelo de 400 kN proporciona un sobre dimensional definido para la revisión de la disposición de la cubierta, el diseño de la cimentación, la planificación del acceso y la comparación de cotizaciones.
• La fuerza de remolque se transfiere a través del cuerpo del gancho, el pivote, la base y la estructura del casco de soporte; por lo tanto, la resistencia de la cimentación y el refuerzo debajo de la cubierta son parte del arreglo de remolque completo.
• Los pasadores, casquillos, áreas de contacto del pestillo, resortes y enlaces de liberación deben permanecer accesibles para inspección, lubricación, verificación de desgaste y pruebas funcionales.
• Las pruebas de carga, las pruebas de operación de liberación, la trazabilidad del material y la observación de la clase se pueden organizar de acuerdo con el plan de inspección y prueba aprobado.

Atributos personalizados

• Estándar: CB/T 637-1995 yrarr; referencia estándar para ganchos de remolque de resorte utilizados en remolque de barcos.
• Modelo: 400 yrarr; seleccionado de la serie suministrada de 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 kN.
• Clasificación de carga: Carga máxima de 400 kN en los datos suministrados yrarr; la definición de carga contractual final y el marcado deben confirmarse.
• Método de liberación: Liberación local manual yrarr; la liberación remota hidráulica o neumática está fuera de este modelo a menos que se diseñe por separado.
• Material: Acero dulce / acero C-Mn yrarr; las calidades exactas de los componentes y los requisitos de baja temperatura deben confirmarse.
• Tratamiento superficial: Sa 2.5 + imprimación de taller de epoxi como referencia yrarr; el sistema de pintura final sigue la especificación del proyecto.
• Instalación: Montado en cubierta / cimentación yrarr; la dirección de la carga, los detalles de fijación, el refuerzo de la cubierta y la holgura de acceso requieren dibujos aprobados.
• Inspección y certificación: Según el alcance del pedido yrarr; las cargas de prueba, la condición de prueba de liberación, la observación de la clase y el tipo de certificado deben acordarse antes de la cotización.

Cómo funciona

La conexión de remolque se coloca en el gancho yrarr; el mecanismo de retención asegura el gancho en la posición de trabajo yrarr; la carga de remolque se transfiere a la base y a la estructura del casco de soporte yrarr; el operador acciona el mecanismo de liberación manual yrarr; el pestillo se desengancha y el resorte ayuda a la apertura del gancho yrarr; la conexión se libera yrarr; el gancho se reinicia, se bloquea y se verifica su funcionamiento antes de reutilizarlo

Aplicaciones

Remolcadores de puerto | Embarcaciones de remolque costeras | Remolcadores de asistencia de barcos | Embarcaciones de trabajo con arreglos de remolque aprobados | Proyectos de nueva construcción | Reemplazo de ganchos de remolque de resorte compatibles

Certificaciones y ventajas

Los certificados y la inspección se pueden organizar según los requisitos del proyecto, el alcance de prueba aprobado, la trazabilidad del material y el procedimiento de la sociedad de clasificación. La disponibilidad está sujeta a la aprobación de la clase y al alcance del pedido acordado.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba del fabricante.

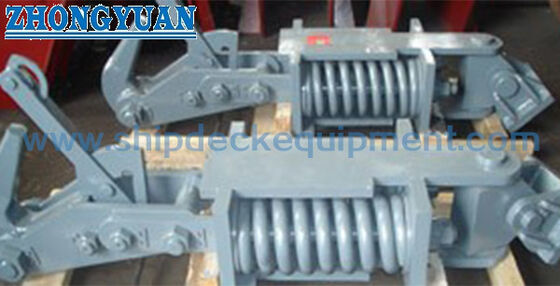

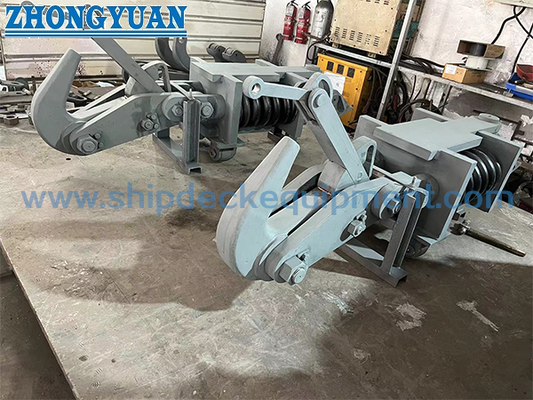

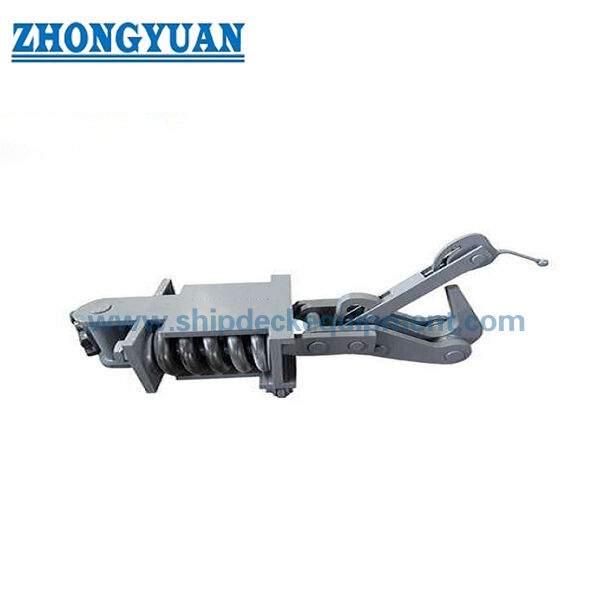

Dibujo y fotos

Preguntas frecuentes

P1: ¿Se puede liberar el gancho manualmente mientras soporta la carga completa de 400 kN?

R1: La tabla suministrada identifica 400 kN como la carga máxima, pero no confirma de forma independiente la carga de liberación permitida. La liberación bajo carga debe definirse en la especificación aprobada y verificarse mediante la prueba de operación de liberación requerida. No se debe asumir que la liberación a carga completa está incluida.

P2: ¿Este modelo incluye liberación remota desde la cabina?

R2: No. Esta página describe un gancho de remolque de resorte de liberación manual. Un sistema de liberación remota hidráulico o neumático requiere una configuración aprobada, filosofía de control, revisión a prueba de fallos y alcance de prueba diferentes.

P3: ¿Qué información se requiere antes de la cotización?

R3: Proporcione la designación de carga requerida, las dimensiones de la línea de remolque o del ojo, la dirección de tracción, el dibujo de la cimentación y la instalación, el arreglo de liberación manual, los requisitos de material y recubrimiento, la sociedad de clasificación, el alcance de la prueba, la cantidad, el destino y el cronograma de entrega.
