Bollardo de acero de doble pieza con base insertada GB/T 554-2008 Tipo B

Bolardo de Acero de Doble Poste con Base Empotrada | Tipo B GB/T 554-2008

Descripción del Producto

El bolardo de doble poste Tipo B GB/T 554 es un accesorio de amarre y remolque de acero soldado con una base inferior empotrada/insertada que se extiende por debajo de la plancha de cubierta. Los dos postes verticales proporcionan vueltas de cabo separadas y posiciones de plomo controladas, mientras que la base inferior ensanchada transfiere las cargas del bolardo a la cimentación de la embarcación. Está destinado a ubicaciones en la cubierta de barcos donde el plano de diseño especifica una cimentación empotrada o insertada en lugar de una base completamente montada en cubierta.

La gama GB/T 554-2008 Tipo B suministrada cubre diámetros nominales de 160 a 500 mm y valores de SWL de 49 a 451 kN. La selección debe coordinarse con el arreglo de amarre o remolque de la embarcación, la dirección del plomo del cabo, el recorte de la cubierta, el refuerzo local, los detalles de soldadura y la altura requerida para cubiertas con o sin cubierta de madera. El grado del material, la tenacidad a baja temperatura, el alcance de la inspección y la edición final del estándar deben confirmarse antes de la producción.

Especificaciones Rápidas

• Tipo de producto: Bolardo de acero soldado de doble poste con base empotrada yrarr; dos postes de trabajo para cabos con la cimentación inferior dispuesta por debajo del nivel de la cubierta.
• Estándar y tipo: Datos GB/T 554-2008 Tipo B suministrados yrarr; la compatibilidad con la edición actual debe confirmarse cuando el proyecto especifica GB/T 554-2023.
• Rango de diámetro nominal: 160 a 500 mm yrarr; ocho tamaños estándar para diferentes diseños de cubierta y cargas de línea especificadas.
• Rango de SWL: 49 a 451 kN yrarr; utilice el SWL estándar para el tamaño seleccionado; no sustituya el MBL del cabo o la carga de prueba.
• Forma de instalación: Base empotrada / cimentación integrada en cubierta yrarr; la abertura de la cubierta, el refuerzo, la secuencia de soldadura y la ruta de carga requieren la confirmación del plano del astillero.
• Opciones de altura de cubierta: Se proporcionan dimensiones para cubiertas sin o con cubierta de madera yrarr; el valor H seleccionado debe coincidir con el arreglo real de la cubierta.
• Enfoque de construcción: Fabricación de tubería y chapa de acero, bordes lisos de contacto con el cabo, geometría de soldadura controlada y alineación dimensional de ambos postes.
• Tratamiento superficial: Chorro de arena Sa 2.5 y imprimación de taller epoxi como referencia yrarr; el recubrimiento final, la galvanización o el acabado de acero inoxidable siguen la especificación del proyecto.

Parámetros Técnicos Principales

Guía de Selección y Consulta

Paso 1: Confirme el bolardo de doble poste con base empotrada Tipo B GB/T 554, el diámetro nominal y el SWL requerido según el arreglo de amarre o remolque de la embarcación.

Paso 2: Confirme el tipo de cabo, el diámetro del cabo, la dirección esperada de la línea, el número de vueltas y si el bolardo se utiliza principalmente para amarre, soporte de remolque o una operación de cubierta específica del proyecto.

Paso 3: Proporcione el plano de cubierta, la abertura de la base empotrada, el arreglo de la cimentación, el refuerzo local, el detalle de soldadura y si la cubierta tiene cubierta de madera.

Paso 4: Confirme el grado del material, la temperatura mínima de diseño, el requisito de tenacidad al hielo o a baja temperatura, y si se requiere acero inoxidable.

Paso 5: Confirme el tratamiento superficial, el sistema de recubrimiento final, el alcance de la inspección, el requisito de NDT, la trazabilidad del material y el requisito de la sociedad de clasificación antes de la cotización.

Paso 6: Proporcione la cantidad, el tipo de embarcación, la posición de instalación, el destino de entrega, el tiempo de entrega requerido y la información del último plano aprobado o muestra de reemplazo.

Estructura

Postes verticales gemelos | Cuerpo fabricado de tubería y chapa de acero | Base empotrada debajo de la plancha de cubierta | Cimentación inferior ancha | Bordes de contacto con el cabo lisos | Interfaz de soldadura en cubierta | Conexión de refuerzo local | Recubrimiento especificado por el proyecto

Ventajas de Fabricación, Soldadura e Instalación

• El arreglo de base empotrada coloca la cimentación inferior ensanchada por debajo del nivel de la cubierta, permitiendo que las fuerzas del bolardo se transfieran a la estructura de soporte de la cubierta en lugar de ser soportadas solo por la plancha de cubierta.
• La configuración de doble poste proporciona dos postes de trabajo para vueltas de cabo y organización de líneas; la dirección real del plomo y el sector operativo permitido deben seguir el plan de amarre o remolque de la embarcación.
• Las soldaduras y los bordes libres en las áreas de contacto con el cabo se pueden alisar, con los bordes expuestos preparados al radio especificado, para reducir el corte o la abrasión local de las líneas de amarre.
• Los utillajes de fabricación y las comprobaciones dimensionales ayudan a mantener el espaciado, la inclinación, la altura y la alineación de los dos postes antes de la soldadura final a la estructura base.
• El ajuste de la cimentación, la precisión del recorte de la cubierta, la secuencia de soldadura y el control de la distorsión son importantes porque la base insertada se interconecta directamente con la estructura de la embarcación.
• Para servicio en hielo o a baja temperatura, el grado de acero y los requisitos de tenacidad al impacto deben seleccionarse de la especificación de la embarcación y ser aprobados por la sociedad de clasificación pertinente.
• Los NDT, la trazabilidad del material, la verificación de carga y la inspección de clase se pueden organizar de acuerdo con el plan de inspección y prueba aprobado en lugar de asumirse como suministro estándar.

Atributos Personalizados

• Estándar: Tipo B GB/T 554 yrarr; las dimensiones y los valores SWL suministrados se basan en el conjunto de datos de 2008; confirme los requisitos de la edición actual antes de la liberación del pedido.
• Configuración: Doble poste con base empotrada yrarr; adecuado donde la cimentación de la embarcación está empotrada por debajo de la plancha de cubierta.
• Diámetro Nominal: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm yrarr; seleccionar junto con SWL, arreglo de cubierta y plomo del cabo.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN yrarr; carga de trabajo estándar asociada con cada tamaño nominal.
• Material: Fabricación de tubería y chapa de acero yrarr; acero dulce, acero inoxidable o acero especial especificado por el proyecto sujeto a confirmación del grado.
• Arreglo de Cubierta: Sin o con cubierta de madera yrarr; utilice la dimensión H correspondiente en el plano de instalación.
• Preparación de Bordes: Soldaduras lisas y bordes libres redondeados yrarr; destinado a reducir el contacto local agudo con las líneas de amarre.
• Requisito de Certificado: Disponible según el alcance del pedido yrarr; certificado del fabricante, certificado de material, certificado de clase e inspección presencial deben acordarse antes de la cotización.

Cómo Funciona

La línea de amarre o remolque se acerca al poste seleccionado yrarr; La línea se enrolla alrededor de uno o ambos postes según el arreglo operativo aprobado yrarr; La fuerza de contacto es soportada por el cuerpo del bolardo fabricado yrarr; La base empotrada transfiere la carga a la cimentación reforzada de la cubierta yrarr; Las soldaduras, la estructura y el recubrimiento se inspeccionan después de la instalación

Aplicaciones

Buques de carga | Buques cisterna | Graneleros | Portacontenedores | Accesorios de cubierta para remolcadores y embarcaciones de trabajo | Estaciones de amarre de barcos | Posiciones de soporte de remolque específicas del proyecto | Proyectos de nueva construcción y reemplazo

Certificaciones y Ventajas

Los certificados y la inspección se pueden organizar según los requisitos del proyecto, la trazabilidad del material, el plano aprobado, el alcance de la prueba y el procedimiento de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Prueba del Fabricante.

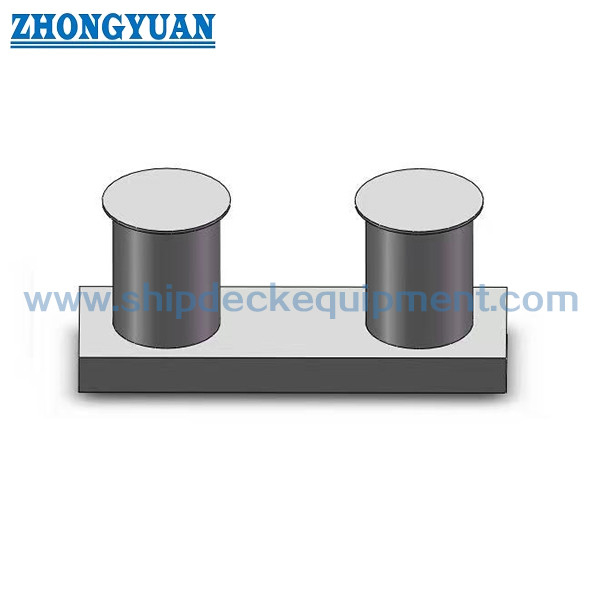

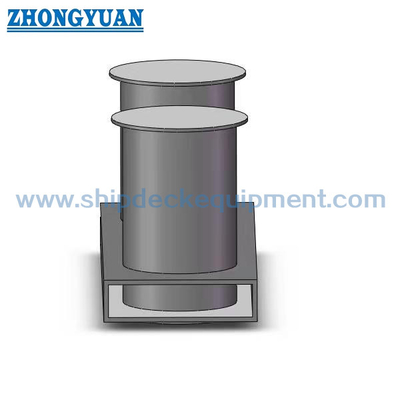

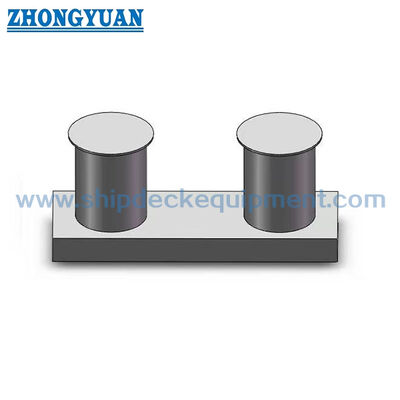

Planos y Fotos

Preguntas Frecuentes

P1: ¿Cuál es la principal diferencia entre el bolardo de base empotrada Tipo B y un bolardo montado en cubierta?

R1: La cimentación inferior Tipo B se inserta por debajo de la plancha de cubierta. Por lo tanto, la selección depende no solo del SWL y el diámetro nominal, sino también de la abertura de la cubierta, la profundidad de la cimentación, el refuerzo, el acceso de soldadura y el arreglo de la cubierta.

P2: ¿Se puede utilizar la tabla GB/T 554-2008 suministrada para un proyecto que especifica GB/T 554-2023?

R2: La tabla suministrada debe tratarse como la referencia Tipo B de 2008. La edición actual del estándar, la designación del tipo, las dimensiones, los materiales, el marcado y los requisitos de prueba deben verificarse con el estándar oficial del proyecto antes de la producción.

P3: ¿Qué información se requiere antes de la cotización?

R3: Confirme la edición del estándar, Tipo B, diámetro nominal, SWL, arreglo del cabo, grado del material, temperatura mínima de diseño, plano de cubierta y cimentación, condición de la cubierta de madera, tratamiento superficial, alcance del certificado, cantidad, destino y calendario de entrega.
