ISO 13795 Tipo B Acero Soldado Bollardo de Doble Bito Placa de Base ancha para amarre y remolque de buques

Bolardo de bita doble de acero soldado tipo B ISO 13795 | Placa de base ancha para amarre y remolque de barcos

Descripción general del producto

El bolardo de acero soldado ISO 13795 tipo B es un accesorio de doble paletón a bordo con una base ancha para amarre y medios de remolque aprobados. Se suelda a la cubierta del barco o a una base de ingeniería, donde las bitas gemelas reciben la fuerza del cable y la interfaz de base ampliada transfiere la reacción resultante a la estructura reforzada del barco.

La gama suministrada cubre tamaños nominales de 150 a 600, incluidas las variantes de capacidad A y B en varios diámetros de bita comunes. La selección debe distinguir el amarre en forma de ocho con uso de una o dos cuerdas del remolque con una disposición de empalme de ojo. Los SWL tabulados son valores de referencia de los datos suministrados; El marcado de la carga final, el refuerzo de la cubierta, los detalles de las soldaduras, la disposición de los cables y el alcance del certificado deben seguir los planos aprobados del buque y los requisitos del proyecto.

Especificaciones rápidas

• Tipo de producto: Bolardo de doble bita de acero soldado con placa base ancha → huella de soldadura de cubierta más grande para amarre de barcos y estaciones de remolque aprobadas por el proyecto.
• Estándar y tipo: ISO 13795:2020 Tipo B → referencia para geometría Tipo B, designación de tamaño nominal, detalles de soldadura y columnas SWL de amarre/remolque separadas.
• Rango de tamaño nominal: 150 / 200 / 250A / 250B / 300A / 300B / 350A / 350B / 400A / 400B / 450A / 450B / 500A / 500B / 550A / 550B / 600 → Los sufijos A y B identifican diferentes construcciones de capacidad en el mismo diámetro nominal.
• SWL de amarre, uso con un solo cable: 54 a 1401 kN → se aplica a la condición en forma de ocho con un solo cable indicada en la tabla estándar suministrada.
• Amarre SWL, uso de dos cables: 49 a 948 kN → utilizar la columna específica de dos cables; Los valores no deben sumarse ni sustituirse por la clasificación de una sola cuerda.
• SWL de remolque: 98 a 1893 kN → condición de remolque con empalme de ojo separado que requiere confirmación del cable de remolque, el servicio dinámico, los cimientos y la disposición aprobada de la embarcación.
• Instalación: placa base ancha soldada con plataforma → el espesor local de la plataforma, la estructura de soporte, el procedimiento de soldadura, la dirección de carga y el acceso para inspección deben confirmarse antes de la producción.
• Material y acabado: acero de construcción naval soldable con granallado Sa 2,5 e imprimación de taller epoxi como referencia → acero inoxidable, acero de baja temperatura, galvanizado o revestimiento especial requiere confirmación específica del proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme ISO 13795 Tipo B con placa base ancha y seleccione el tamaño nominal/variante AB de la disposición de remolque y amarre de embarcación aprobada.

Paso 2: Indique el servicio operativo por separado: amarre con una cuerda, amarre con dos cuerdas, remolque mediante empalme de ojo o una combinación definida por el proyecto. Proporcione la SWL requerida, el tipo de cuerda, el diámetro de la cuerda, el MBL de la cuerda, el método de aseguramiento y la dirección de avance esperada.

Paso 3: Proporcione el plano de la plataforma, la posición de instalación, los planos de cimientos y refuerzos, el espesor de la placa de la plataforma, el espacio libre disponible y la dirección de transferencia de carga requerida. La placa base ancha no reemplaza una revisión de la base estructural.

Paso 4: Confirme el grado del material soldable, la temperatura mínima de diseño, el requisito de tenacidad, la opción de acero inoxidable o clase hielo, la trazabilidad del material y si el proyecto requiere pruebas de impacto a baja temperatura.

Paso 5: Confirme los detalles de soldadura, WPS/PQR, alcance de END, inspección dimensional, marcado SWL, documentación del fabricante, estudio de clase y cualquier requisito de aprobación o testigo antes de la cotización.

Paso 6: Confirme la preparación de la superficie, el sistema de imprimación y revestimiento final, la cantidad, el tipo de embarcación, el estado de nueva construcción o reemplazo, el destino de entrega, el tiempo de entrega requerido y los planos o fotografías de referencia.

Estructura

Bittas cilíndricas gemelas | Placa base soldada ancha | Placas de cierre superior | Placas de soporte internas/externas según tamaño | Superficies de contacto con cuerdas redondeadas | Interfaz de soldadura de plataforma | Área de marcado SWL | Revestimiento específico del proyecto

Ventajas de amarre, remolque, soldadura e ingeniería

• La placa base ancha Tipo B proporciona una interfaz soldada más grande que una configuración de base estrecha, lo que ayuda a distribuir la reacción del accesorio en el área de la plataforma de soporte; la estructura de la plataforma circundante aún requiere una verificación de resistencia específica del proyecto.
• Las columnas SWL de remolque, de uno o dos cables, separadas, permiten seleccionar correctamente las diferentes disposiciones de aseguramiento y reducen el riesgo de tratar el valor de remolque más alto como una clasificación de bolardo universal.
• Las variantes A y B con el mismo diámetro nominal utilizan diferentes espesores de placa, longitudes de patas de soldadura y SWL de referencia, lo que permite seleccionar la clase de capacidad sin depender únicamente del diámetro.
• Las superficies redondeadas de las bitas, las transiciones superiores y los bordes de contacto con las cuerdas deben revestirse con suavidad y mantenerse libres de salpicaduras de soldadura dañinas, bordes afilados o irregularidades del revestimiento que puedan desgastar las cuerdas sintéticas de amarre o de remolque.
• El volumen de soldadura y la geometría de la junta deben seguir el diseño aprobado. Se podrá considerar un método de soldadura diferente solo cuando se demuestre y acepte una resistencia/volumen de soldadura equivalente según el procedimiento de soldadura del proyecto.
• La calidad del material, la soldabilidad, el aporte de calor, el control de la distorsión y los END son importantes para las construcciones gruesas de la variante A y para proyectos de baja temperatura o de clase de hielo.
• El accesorio, la placa base ancha, el inserto de la plataforma y el refuerzo deben revisarse como un sistema de transferencia de carga en lugar de como un componente aislado del catálogo.

Atributos personalizados

• Estándar: ISO 13795:2020 → copia estándar controlada y especificación del proyecto que rigen las dimensiones finales, notas de carga, marcado y aceptación.
• Tipo: Tipo B → bolardo soldado de doble paletón con placa base ancha para una mayor superficie de conexión a la plataforma.
• Tamaño nominal: 150 a 600 → elija la designación completa, incluido el sufijo A o B cuando aparezca.
• Base de carga de amarre: Aseguramiento en forma de ocho, uso con una o dos cuerdas → seleccione la columna SWL correspondiente y no combine los valores tabulados.
• Base de carga de remolque: Disposición de empalme de ojo → remolcar SWL es una condición separada y requiere confirmación del cable de remolque y el diseño estructural de la embarcación.
• Material: acero soldable para construcción naval / acero de alta resistencia / acero inoxidable / acero de baja temperatura especificado por el proyecto → grado exacto y programa de componentes por confirmar.
• Instalación: Placa de base ancha soldada en la plataforma → cimientos, refuerzo, detalles de soldadura, dirección de carga y acceso de inspección son parte del diseño aprobado de la embarcación.
• Tratamiento de superficie: Chorro Sa 2.5 más imprimación de taller epóxica como referencia → el recubrimiento final sigue las especificaciones del recipiente; El acabado pulido se aplica al acero inoxidable y el galvanizado está sujeto al tamaño y la viabilidad de fabricación.
• Requisito de certificado: disponible según el alcance del pedido → los certificados de materiales, los documentos del fabricante, el estudio de clase y la inspección de testigos no son automáticos a menos que se especifique lo contrario.

Cómo funciona

Se aseguran una o dos líneas de amarre en la disposición aprobada en forma de ocho, o se coloca un empalme de argolla de remolque según el plan de remolque del barco → La tensión de la cuerda actúa sobre las bitas gemelas → La estructura de la bita y la placa base ancha distribuyen la reacción → Las soldaduras, el inserto de la cubierta y el refuerzo transfieren la carga a la estructura del barco

Aplicaciones

Estaciones de atraque para buques | Dispositivos de remolque portuario | Remolcadores | Barcos de trabajo | Buques de carga | Petroleros | Buques de investigación | Buques de clase hielo sujetos a diseño aprobado para bajas temperaturas | Proyectos de nueva construcción y reemplazo de ingeniería.

Certificaciones y ventajas

Los certificados, la trazabilidad de materiales, los registros de inspección, la revisión de cálculos y la encuesta de clase se pueden organizar de acuerdo con los requisitos del proyecto, el dibujo aprobado, el alcance de la prueba/inspección y el procedimiento de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

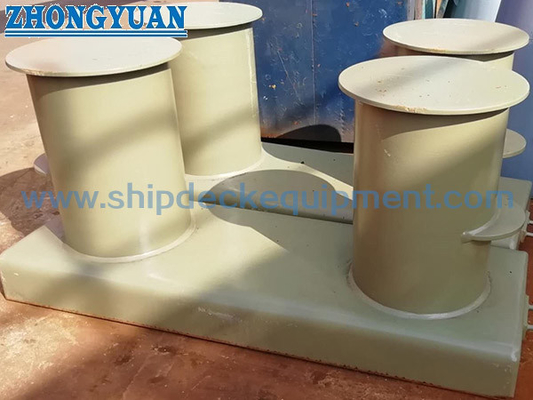

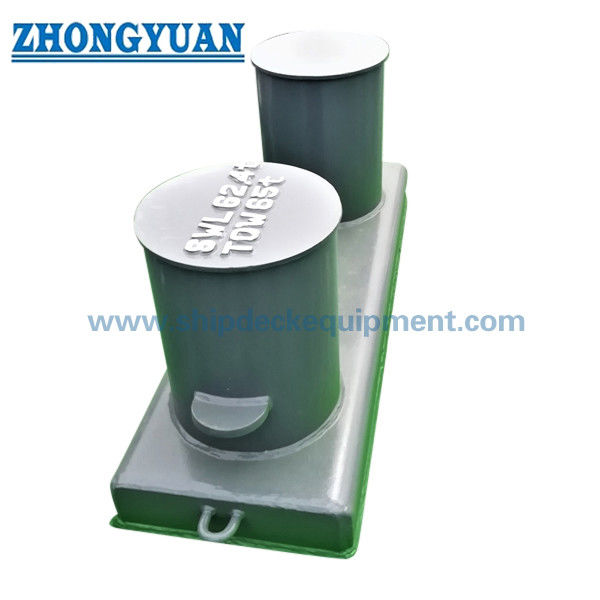

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cuál es la diferencia práctica entre ISO 13795 Tipo B y Tipo A?

A1: El tipo B se identifica por la amplia disposición de la placa base. La interfaz de cimentación más grande puede proporcionar una huella de soldadura más amplia y una geometría de transferencia de carga diferente, pero no elimina la necesidad de verificar el inserto de la plataforma, el refuerzo, las soldaduras y la dirección de la carga. El plano del buque debe especificar el tipo requerido.

P2: ¿Se puede utilizar el SWL de remolque como SWL de amarre o se pueden agregar los valores de dos cuerdas?

R2: No. La tabla proporciona condiciones de carga separadas para amarre con una sola cuerda, amarre con dos cuerdas y remolque. Utilice únicamente la columna correspondiente a la disposición de cuerda aprobada. No agregue valores de dos cuerdas ni sustituya el valor de remolque por amarre a menos que el diseño del proyecto y la aprobación de la clase lo permitan explícitamente.

P3: ¿Qué información se requiere antes de la cotización?

R3: Confirme ISO 13795 Tipo B, designación nominal completa, servicio de amarre/remolque requerido, SWL, detalles del cable y MBL, guía de línea, plano de los cimientos de la cubierta, material y temperatura mínima, recubrimiento, alcance de WPS/END, requisito de clase, cantidad, destino y cronograma de entrega.
