Guía de rodillos con cornamusa | Tipo B CB/T 436 para amarre de barcos

Guía de rodillos de pedestal con cornamusa | CB/T 436 Tipo B para Amarre de Barcos

Descripción general del producto

La guía de rodillos de pedestal CB/T 436 tipo B con cornamusa es una guía de cable de un solo rodillo montada en la cubierta que se utiliza para controlar el avance de las líneas de amarre o remolque en las estaciones de cubierta de barcos. El rodillo giratorio se especifica como un rodillo estándar CB/T 3861, mientras que el pedestal y la estructura de control de cuerda tipo listón sostienen la trayectoria de la línea y transfieren reacciones locales a los cimientos de la plataforma.

La gama suministrada cubre diámetros nominales de rodillos desde 150 a 450 mm, con medidas de cable de referencia para cable de fibra, cable Malina y cable de acero de 6×24 o 6×37. Estos tamaños de cuerda son datos de compatibilidad de referencia y no son la SWL del pasacables ni la carga de rotura de la cuerda. La selección final también debe confirmar la carga de diseño del proyecto, la dirección de la línea, el refuerzo de la plataforma, los detalles de soldadura, la rotación de los rodillos, la disposición del eje y los cojinetes, la asignación de materiales, el sistema de recubrimiento y el alcance de la inspección de clase.

Especificaciones rápidas

• Tipo de producto: Guía de un solo rodillo montada en pedestal con cornamusa → guía la línea a través de una posición controlada de la guía de la plataforma.
• Estándar y tipo: CB/T 436-2000 Tipo B → la configuración suministrada utiliza un rodillo estándar CB/T 3861.
• Diámetro nominal del rodillo: 150 a 450 mm → la selección del tamaño inicial sigue el tipo de cable, el diámetro del cable, la disposición del recipiente y el plano aprobado.
• Rango de cable de referencia: rango de cable de fibra de 32 a 80 mm, cable Malina de 45 a 95 mm y rango de cable de acero según la construcción → solo referencia, no es un SWL declarado.
• Peso del rodillo: 24,8 a 310,0 kg → relevante para el soporte del eje, el acceso de desmontaje, la manipulación y la planificación del mantenimiento.
• Peso del pedestal: 129 a 452 kg → relevante para el transporte, los cimientos de la plataforma, la secuencia de soldadura y el manejo de la instalación.
• Enfoque de fabricación: transiciones de soldadura suaves, superficies de contacto de cuerda revestidas, alineación de rodillos y rotación libre → ayudan a reducir la abrasión local y el roce de la línea.
• Base de carga: No se incluye SWL en la tabla de parámetros suministrada → la carga de diseño, los ángulos de las líneas, la resistencia de la plataforma de soporte y el alcance del certificado deben confirmarse para cada proyecto.

Principales parámetros técnicos

Guía de selección y consulta

Paso 1: Confirme CB/T 436-2000 Tipo B y seleccione el diámetro nominal del rodillo CB/T 3861 de 150 a 450 mm según el plano del recipiente.

Paso 2: Proporcione el tipo de cable, la construcción del cable, el diámetro del cable, el MBL del cable, la carga operativa de la línea y la velocidad esperada de la línea; Utilice la tabla de cuerdas suministrada sólo para la comprobación inicial de compatibilidad.

Paso 3: Confirme las direcciones de aproximación y salida de la línea, el avance lateral esperado, la posición de la plataforma, el espacio libre para el equipo cercano y la función prevista de la función de control de cuerda tipo cornamusa.

Paso 4: Confirme la base del pedestal, el refuerzo de la plataforma, los detalles de la soldadura, la línea central del rodillo, el espacio para la extracción del eje, el acceso a la lubricación y el acceso a la inspección antes de la producción.

Paso 5: Confirme el material exacto para el pedestal, el rodillo, el eje, la cornamusa y la interfaz giratoria; No asuma que todas las opciones de materiales enumeradas se aplican a todos los componentes.

Paso 6: Confirme el tratamiento de la superficie, la cantidad, los requisitos de la sociedad de clase, el alcance de la inspección y la prueba, los certificados de materiales, el destino, el tiempo de entrega requerido y proporcione un dibujo estándar, un dibujo GA o una fotografía de referencia, si está disponible.

Estructura

Rodillo simple CB/T 3861 | Estructura de soporte de pedestal | Función de control de cuerda tipo cornamusa | Eje de rodillo e interfaz giratoria | Base soldada en cubierta | Superficies lisas de contacto con la cuerda | Acceso a la lubricación por confirmar | Sistema de recubrimiento especificado

Ventajas de la guía, fabricación e instalación de cuerdas

• El rodillo giratorio cambia la dirección de la línea con el contacto rodante, lo que ayuda a reducir la fricción por deslizamiento y el desgaste local en comparación con un borde fijo.
• La característica tipo listón ayuda a controlar la posición de la línea alrededor del rodillo único; no se debe asumir que reemplaza un bolardo, bita u otro accesorio exclusivo para asegurar líneas a menos que lo confirme el dibujo estándar y el diseño de la embarcación.
• El rango de diámetros de los rodillos y las tablas de referencia separadas para cables de fibra, Malina, 6×24 y 6×37 respaldan la selección inicial según la construcción real de la línea en lugar de solo por el diámetro nominal.
• Las superficies soldadas, los bordes de los rodillos y las transiciones de contacto con la cuerda deben pulirse y revestirse suavemente para reducir el contacto brusco y ayudar a proteger la línea.
• La alineación del eje del rodillo y la interfaz giratoria deben controlarse de modo que el rodillo gire libremente bajo la trayectoria de la línea prevista sin ataduras locales.
• El pedestal transfiere las reacciones del pasacables a la estructura de la plataforma; El refuerzo de la cubierta, el tamaño de la soldadura, la dirección de la carga y la aprobación estructural local siguen siendo elementos de ingeniería específicos del buque.
• El acabado galvanizado o de acero inoxidable debe aplicarse sólo cuando sea compatible con los materiales de los componentes seleccionados, los ajustes del eje, las superficies giratorias y la interfaz de soldadura del astillero.

Atributos personalizados

• Estándar: CB/T 436-2000 → designación estándar suministrada para el pasacables de un solo rodillo tipo B con cornamusa.
• Tipo: Tipo B → configurado con un rodillo estándar CB/T 3861 según la información del producto suministrada.
• Diámetro del rodillo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → seleccione según los datos del cable, la ruta de la línea, el espacio de instalación y el plano del recipiente aprobado.
• Referencia de cuerda: Fibra / Malina / 6×24 SWR / 6×37 SWR → compatibilidad con diámetros de referencia únicamente; no es una clasificación de carga.
• Definición de carga: Carga de diseño del proyecto por confirmar → no se proporciona SWL guía en la tabla suministrada.
• Material: Opciones de acero dulce C-Mn / acero inoxidable / acero fundido / hierro fundido indicadas → la asignación exacta del material para cada componente requiere confirmación.
• Instalación: Pedestal soldado de plataforma → cimientos, refuerzo, procedimiento de soldadura, alineación y acceso deben confirmarse mediante dibujo.
• Tratamiento de superficie: Chorreado Sa 2.5 + imprimación de taller epoxi como referencia → la galvanización u otro recubrimiento sigue los requisitos de compatibilidad del proyecto y de los componentes.
• Requisito de certificado: disponible según el alcance del proyecto → la trazabilidad del material, la documentación del fabricante, la inspección de clase y las pruebas testigo deben acordarse antes de la cotización.

Cómo funciona

La línea de amarre o remolque se acerca al pasacables → La línea hace contacto con el rodillo único giratorio → La rotación del rodillo guía el cambio en la dirección de la línea y reduce el contacto deslizante → La característica tipo cornamusa ayuda a controlar la posición lateral de la línea → Las reacciones se transfieren a través del pedestal y la base soldada hacia la estructura reforzada de la plataforma

Aplicaciones

Estaciones de atraque para buques | Posiciones de guía de línea de remolque aprobadas | Remolcadores | Barcos de trabajo | Buques costeros | Buques de navegación interior | Buques de servicio | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados de materiales, la documentación del fabricante, los registros dimensionales, los informes de inspección, los testimonios de clase y otros certificados se pueden organizar de acuerdo con los requisitos del proyecto y el alcance del pedido acordado. La disponibilidad del certificado está sujeta a la trazabilidad del material, el procedimiento de inspección, los requisitos de prueba y la aprobación de clase.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

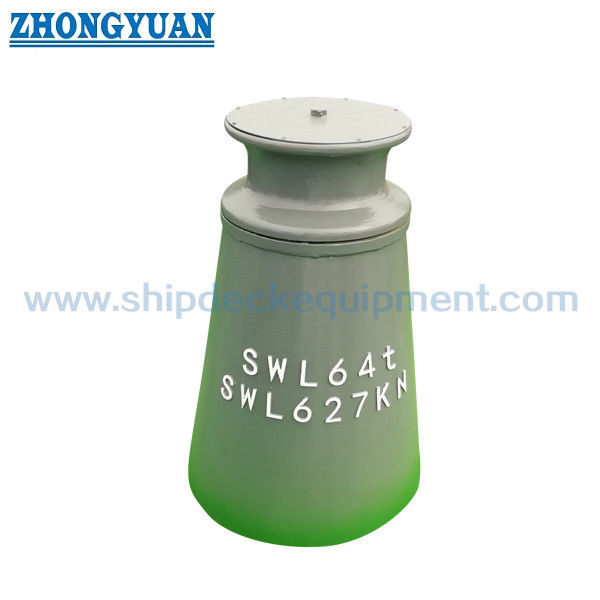

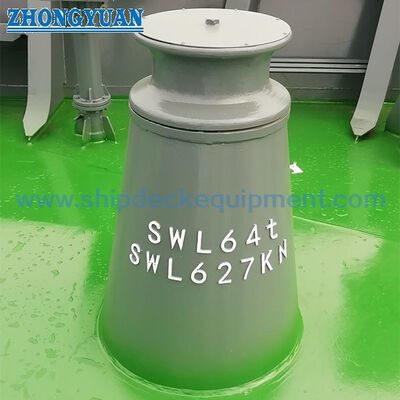

Dibujo y fotos

Preguntas frecuentes

P1: ¿Cómo se debe seleccionar el diámetro correcto del rodillo?

R1: Seleccione el diámetro nominal del rodillo utilizando el dibujo de la embarcación, el tipo de línea, la construcción del cable, el diámetro del cable, la dirección de operación y el espacio disponible en la cubierta. La tabla de cables de referencia respalda la selección inicial, pero no reemplaza un cálculo de carga ni un plano de disposición aprobado.

P2: ¿Se puede utilizar la función de cornamusa como punto principal de sujeción de la línea?

R2: Esto no debe asumirse. La característica tipo cornamusa es parte del sistema de control del cable guía. Cualquier tarea de sujeción de línea debe confirmarse a partir del plano estándar oficial, la carga de diseño, el plan de amarre o remolque de la embarcación y la aprobación de clase.

P3: ¿Qué información se requiere antes de la cotización?

A3: Confirme el estándar y el tipo, el diámetro del rodillo, el tipo y tamaño del cable, el MBL del cable, la carga de la línea de diseño, las direcciones de las líneas, la posición de instalación, los cimientos de la cubierta, la asignación de materiales, el eje y la disposición giratoria, el tratamiento de la superficie, el alcance del certificado, la cantidad, el destino, el tiempo de entrega y proporcione el dibujo o referencia del barco.
