Resumen del producto

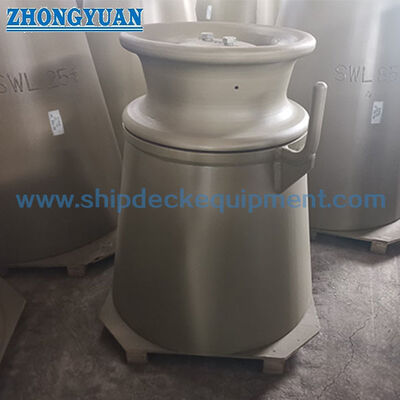

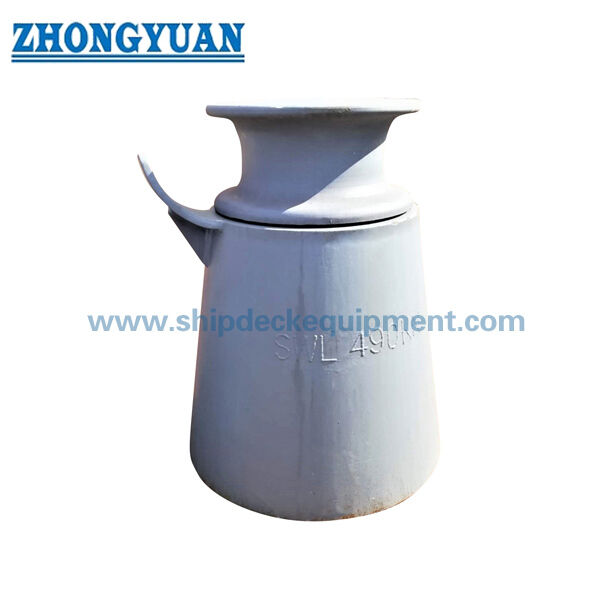

El fairlead de rodillo de pedestal de cubierta ISO 13776 es un accesorio de guía de cuerda de un solo rodillo utilizado en cubiertas de buques donde una línea de amarre o remolque necesita cambiar de dirección alrededor de un rodillo vertical.El rodillo de acero giratorio ayuda a guiar el camino de la cuerda y reducir la abrasión por deslizamiento en comparación con una superficie de contacto fija, mientras que el soporte del pedestal transfiere la fuerza de reacción de la cuerda a la estructura de la cubierta a través de la base soldada.

Esta página está preparada para el ISO 13776 para los rodillos de rolón de base de cubierta con tamaños nominales Dn 150 a 500 y valores SWL de referencia a partir de los datos suministrados.Los demás materiales de acero; la información ISO en línea muestra la ISO 13776:2020 y la ISO 13755:2020 como las ediciones oficiales actuales, por lo que la edición estándar requerida debe confirmarse antes de la cotización final, el dibujo de la aprobación,y el marcado del producto.

Especificaciones rápidas

• Tipo de producto: pedestal de cubierta con rodillo de punta → guía de rodillo vertical única para el amarre de buques y el control de la dirección de las cuerdas de remolque.
• Norma técnica: ISO 13776:2012 de los datos suministrados → edición del proyecto debe confirmarse porque ISO 13776:2020 figura en línea como la edición actual.
• Norma del rodillo: ISO 13755 rodillo de acero → rodillo Tipo A / B / C afecta a la dimensión d seleccionada y a la interfaz del rodillo.
• Rango de dimensiones nominales: Dn 150 a 500 mm → rango de selección principal para los fairleads de cubierta en la tabla suministrada.
• Intervalo de referencia SWL: 265 a 1942 kN a θ = 90° y 186 a 1373 kN a θ = 0° → valores de tensión de referencia de la cuerda a partir de los datos suministrados, sin capacidad de elevación.
• Altura y peso de referencia: H = 500 / 1000 / 1500 mm → los pesos calculados son de referencia y excluyen el rodillo de acero según la nota suministrada.
• Las opciones de material: acero de alta resistencia a la tracción, acero inoxidable, acero fundido y hierro fundido nodular → el grado final del material y la asignación de la parte deben confirmarse antes de la producción.
• Tratamiento de la superficie: Sa 2.5 blasting + primer de fábrica epoxi, galvanizado, pulido o acabado personalizado → el recubrimiento final debe seguir los requisitos de corrosión e inspección del proyecto.

Principales parámetros técnicos

Guía de selección e investigación

Paso 1: Confirmar la edición estándar requerida: ISO 13776:2012 tal como se suministra, la edición actual de ISO 13776 o el requerimiento de dibujo específico del proyecto.

Paso 2: Confirmar el tipo de plomo blanco A / B / C, el tamaño nominal Dn 150 a 500 y el tipo de rodillo ISO 13755, ya que la dimensión d depende del tipo de rodillo de acero seleccionado.

Paso 3: Confirmar la dirección de la cuerda, el ángulo relativo de la cuerda θ, el marcado SWL requerido, las condiciones reales de carga y si el producto se utiliza para amarre, guía de la línea de remolque o reemplazo.

Paso 4: Confirmar la altura del soporte de la cubierta H, la base de la cubierta, la interfaz de soldadura, la longitud de la pierna de soldadura, el requisito de soldadura con chanfrado, el refuerzo y el espacio libre de instalación.

Paso 5: Confirmar el grado del material para el pedestal, el rodillo, el eje, el arbusto y las partes relacionadas; también confirmar el tratamiento de la superficie, el alcance de la EAD, el requisito de prueba y el requisito de certificado.

Paso 6: Proporcionar la cantidad, el tipo de buque, el dibujo de instalación, el bosquejo de la ruta de la cuerda, la foto de referencia si está disponible, el destino de entrega y el tiempo de entrega requerido.

Estructura

Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, galvanizado, pulido o tratamiento de superficie especificado

Ventajas de amarre, remolque e ingeniería

• El diseño del pedestal de un solo rodillo guía la línea de amarre o remolque a través de un cambio de dirección controlado mientras ayuda a reducir la abrasión por deslizamiento de la cuerda en estructuras fijas de cubierta.
• La compatibilidad de rodillos ISO 13755 proporciona una base clara para seleccionar las dimensiones de las interfaces de rodillos de tipo A / B / C, especialmente la dimensión d que figura en la tabla suministrada.
• Los valores de SWL están separados por la condición de ángulo de cuerda, lo que ayuda al comprador a evitar tratar un valor de carga como universal para todos los ángulos de conducción y arreglos de cubierta.
• La selección de la altura del soporte de cubierta afecta a la altura de la cuerda, el espacio libre de la cubierta, el acceso al mantenimiento y el diseño de la instalación alrededor del equipo de amarre o remolque.
• Los valores de las patas de soldadura Z1 y Z2 se proporcionan como referencia inicial para el diseño y la cotización; los detalles reales de la soldadura, el chanfrado y el refuerzo de la cubierta deben seguir el dibujo aprobado.
• La superficie lisa del rodillo, la alineación correcta del eje y la interfaz adecuada entre el arbusto y el rodamiento ayudan al rodillo a girar con la cuerda y a reducir el desgaste local innecesario.
• La fundición, soldadura, mecanizado, NDT, tratamiento de superficie y alcance del certificado se pueden organizar de acuerdo con los requisitos del pedido, el plan de inspección y el procedimiento de aprobación de clase.
• La página evita describir el fairlead como un dispositivo de elevación; es una guía de cuerda adecuada para amarre de buques y arreglos de línea de remolque.

Atributos personalizados

• Estándar: ISO 13776:2012 a partir de los datos suministrados → confirmar si el proyecto requiere la edición suministrada o la edición actual de ISO 13776.
• Tipo de producto: pedestal de cubierta con rodillo → guía vertical de cuerda de un solo rodillo instalada en estructuras de cubierta de buques.
• Tamaño nominal: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → seleccionado de acuerdo con la disposición de la cuerda, la referencia SWL y los requisitos de dibujo.
• Tipo de rodillo: tipo A / B / C según la norma ISO 13755 rodillos de acero → afecta la interfaz del rodillo y la dimensión d.
• Referencia SWL: 2651942 kN a θ = 90° y 1861373 kN a θ = 0° → el marcado final debe acordarse entre el usuario y el fabricante según las condiciones reales de carga.
• Peso calculado: H = valores de referencia de 500 / 1000 / 1500 mm → la nota suministrada indica que el peso excluye el rodillo de acero.
• Material: acero de alta resistencia a la tracción / acero inoxidable / acero fundido / hierro fundido nodular → debe confirmarse el grado exacto del material y el alcance del certificado.
• Tratamiento de superficie: Sa 2.5 de estallido + primer de fábrica de epoxi / galvanizado / pulido / personalizado → sistema de protección final sigue los requisitos del proyecto.
• Requisito de certificado: disponible según el alcance del pedido → certificado de clase, certificado de material, certificado de fabricante y inspección de testigos deben confirmarse antes de la cotización.

Cómo funciona

Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement

Aplicaciones

Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects

Certificaciones y ventajas

Los certificados pueden organizarse de acuerdo con los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clases.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

P1: ¿Es el SWL en la tabla ISO 13776 una capacidad de elevación?

A1: No. Los valores de SWL suministrados son valores de referencia de tensión máxima de la cuerda aplicable para las condiciones de desviación de la cuerda de plomo justo en el pedestal.carga de prueba, o carga de ensayo.

P2: ¿Cómo se debe seleccionar el tamaño Dn correcto?

A2: Seleccione Dn de acuerdo con el dibujo del buque, el ángulo de conducción de la cuerda, el marcado SWL requerido, la altura del soporte de la cubierta, el tipo de rodillo, el espacio de instalación, la resistencia de los cimientos y el requisito del certificado.La tabla es para la selección inicial y la confirmación de la cotización.

P3: Si la página utiliza la norma ISO 13776:2012 o la norma ISO 13776:2020?

A3: Los datos suministrados se indican en la norma ISO 13776:2012, mientras que la información ISO en línea enumera a ISO 13776:2020 como la edición oficial actual.o sociedad de clase.
