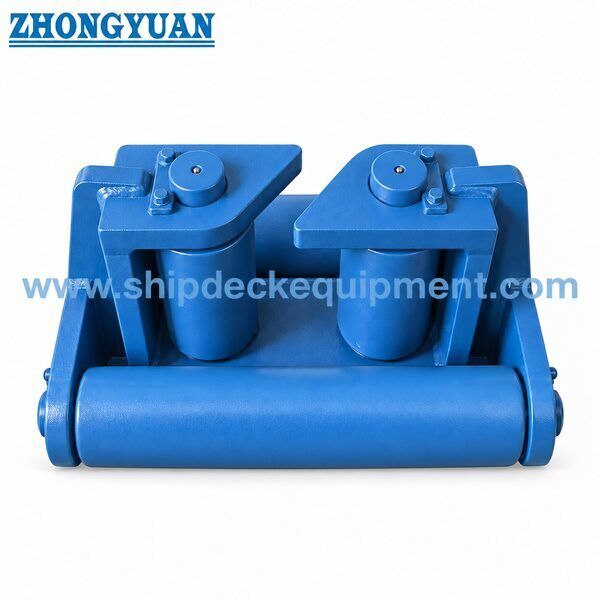

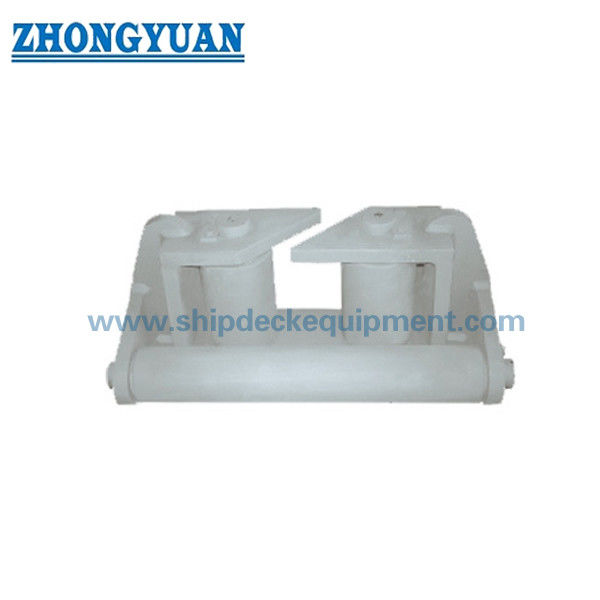

Guía de cabos marina abierta de cuatro rodillos para buques de ingeniería | CB 3015-1983 Tipo A Disposición horizontal inferior de rodillos

El tipo abierto de cuatro rodillos de la marina para buques de ingeniería. CB 3015-1983 Arreglo de rodillos horizontales inferiores de tipo A.

Resumen del producto

The CB 3015-1983 Type A engineering vessel fairlead is an open-type roller-guidance assembly used to control the path of steel wire rope or another project-specified line at an engineering vessel rope-lead positionSu disposición de cuatro rodillos utiliza dos rodillos verticales y dos rodillos horizontales para formar una abertura guiada, lo que ayuda a la línea a cambiar de dirección al tiempo que reduce el contacto deslizante contra los bordes de acero fijos.

El rango de dimensiones se basa en el diámetro vertical del rodillo D de 100 a 300 mm, con diámetros de referencia de cuerdas de alambre de acero de 19,5 a 56 mm.La selección debe coordinarse con el sistema de remolque o amarre del buque., construcción de la línea, ángulo de conducción, carga de diseño del proyecto, fundamento de montaje, material del rodillo, disposición del eje, método de lubricación, sistema de recubrimiento y alcance de inspección.

Especificaciones rápidas

• Tipo de producto: Buque de ingeniería de cuatro rodillos → guía las líneas de remolque o amarre a través de una abertura de rodillo controlada; no se trata de un cabrestante ni de un aparato de elevación.
• Norma y tipo: CB 3015-1983 Tipo A → referencia para el arreglo de tipo A, designación de tamaño y dimensiones principales.
• Disposición de rodillos: Disposición de tipo abierto con dos rodillos verticales + dos rodillos horizontales inferiores → admite una guía de cuerda controlada con una inserción de cuerda superior conveniente.
• Diámetro del rodillo vertical D: 100 / 150 / 200 / 250 / 300 mm → designación del modelo principal para la confirmación del presupuesto y del dibujo.
• Diámetro del rodillo horizontal D1: 85 a 250 mm → coordinado con el marco de tipo A y la geometría del contacto de la cuerda.
• Diámetro de cuerda de alambre de acero aplicable: 19,5 a 56 mm, referencia → idoneidad final depende de la construcción de la cuerda, el ángulo de plomo y la base de carga del proyecto.
• Envolvente principal: L 540 ∼1460 mm, B 340 ∼900 mm, H 240 ∼620 mm → utilizado para la disposición de la cubierta o del baluarte y el control de los espacios de instalación.
• Material y acabado: acero C-Mn, acero suave, acero inoxidable, primer de destilación y fábrica de epoxi, pulido, galvanizado,o revestimiento del proyecto → el material y acabado exacto del componente deben confirmarse antes de la producción.

Principales parámetros técnicos

Tipo A: dimensiones de la selección principal y de la envolvente.

Guía de selección e investigación

Paso 1: Confirmar el tipo A de CB 3015-1983 y seleccionar el modelo D100, D150, D200, D250 o D300 de acuerdo con el dibujo del recipiente y la abertura de rodillo requerida.

Paso 2: Confirmar el diámetro de la cuerda de alambre de acero, la construcción de la cuerda, el requisito mínimo de flexión, la dirección de la línea de trabajo y los ángulos de conducción esperados.El diámetro de la cuerda de referencia no debe tratarse como el producto SWL o MBL..

Paso 3: Confirmar la posición de la instalación, el espacio disponible, la disposición del agujero de montaje, los cimientos o el refuerzo local, y si el fairlead es para un proyecto de construcción nueva o de reemplazo.

Paso 4: Confirmar la división del material del componente para el marco, los rodillos, los ejes, los arbustos o los rodamientos, junto con los requisitos de lubricación y mantenimiento.

Paso 5: Confirmar el tratamiento de la superficie, el recubrimiento final, la trazabilidad del material, la participación de la sociedad de clases, el testimonio de la inspección y el alcance del certificado antes de la cotización.

Paso 6: Indicar la cantidad, el tipo de recipiente, la solicitud, el dibujo o las fotos, el destino de entrega, el tiempo de entrega requerido y cualquier requisito de intercambiabilidad de reemplazo.

Estructura

Open rope insertion arrangement | Two vertical rollers | Two lower horizontal rollers | Roller shafts | Side and support frame | Mounting-hole interface | Guided rope opening | Protective surface treatment

La estructura abierta de tipo A mejora la comodidad de manejo de la cuerda porque la cuerda de alambre se puede colocar desde la abertura superior antes de ser guiada por la disposición del rodillo.

Guía de rodillos, instalación y ventajas de calidad

• La disposición de rodillos de cuatro lados puede guiar una línea donde se producen cambios de dirección tanto horizontales como verticales, reduciendo el deslizamiento directo contra una abertura de acero fija.
• Los cinco tamaños D estándar proporcionan un punto de partida claro para la coincidencia del diámetro de la cuerda y el diseño del buque; la selección final aún debe verificarse en función de las condiciones de construcción de la cuerda y la carga del proyecto.
• La alineación del rodillo, la concentricidad del eje, el espacio libre axial y la rotación libre deben controlarse durante el montaje para que la línea entre en contacto con las superficies del rodillo previstas.
• Las superficies de contacto de la cuerda deben ser lisas y libres de bordes afilados que puedan dañar la cuerda de alambre de acero, la cuerda sintética o los recubrimientos protectores de la cuerda.
• El marco y la interfaz de montaje de transferencia de la línea de reacción en la estructura de apoyo de la nave; diseño de la fundación, fijación,El diseño del buque o el arreglo del astillero son responsables del refuerzo local..
• Las piezas de desgaste, los arbustos o los rodamientos, los puntos de lubricación y los detalles de retención del eje se pueden confirmar de acuerdo con el dibujo del proyecto y la filosofía de mantenimiento.
• Los certificados de material, la inspección de dimensiones, las comprobaciones de rotación, la inspección de revestimiento y el testimonio de clase se pueden organizar de acuerdo con el alcance del pedido acordado.

Atributos personalizados

• Estándar: CB 3015-1983 → utilizar cuando la especificación del buque o el dibujo de reemplazo requieren este arreglo de buque de ingeniería.
• Tipo: Configuración de cuatro rodillos de tipo A → dos rodillos verticales y dos rodillos horizontales forman la abertura de la línea guiada.
• Rango de modelos: D100 / D150 / D200 / D250 / D300 → la designación del modelo sigue el diámetro del rodillo vertical.
• Cables de alambre aplicables: Φ19.5 / 26 / 37.5 / 48.5 / 56 mm, referencia → verificar los requisitos de construcción de la cuerda y de flexión del proyecto antes del pedido.
• Material: acero C-Mn / acero suave / opciones de acero inoxidable → debe confirmarse el material exacto para el marco, los rodillos, los ejes y los arbustos.
• Tratamiento superficial: Sa 2.5 de estallido + primer epoxi, pintado, pulido, galvanizado o personalizado → debe comprobarse la compatibilidad con las piezas móviles y el revestimiento final del recipiente.
• Instalación: Interfaz entre el orificio de montaje y el orificio de montaje de acuerdo con la tabla de dimensiones estándar → fundamento, elementos de fijación, refuerzo de cubierta o baluarte y dirección de línea requieren confirmación del proyecto.
• Requisito de certificado: disponible de acuerdo con los requisitos del proyecto → el certificado del fabricante, el certificado de material, el certificado de clase o el alcance de la inspección de testigos deben acordarse antes de la cotización.

Cómo funciona

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

Aplicaciones

Excavadoras. Naves grúas. Naves que manejan pilas. Barcas de ingeniería. Barcas de trabajo de construcción. Posiciones de guía de la línea de remolque. Posiciones de guía de la línea de amarre. Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados y la inspección pueden organizarse de acuerdo con los requisitos del proyecto, la trazabilidad del material, el alcance de prueba acordado y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de prueba de los fabricantes.

Dibujo y fotos

Preguntas frecuentes

Pregunta 1:¿Cómo se debe seleccionar el tamaño correcto CB 3015 Tipo A?

A1: ¿Qué es esto?Comience con el dibujo del recipiente, el diámetro del rodillo D, el diámetro de la cuerda de alambre aplicable, la apertura libre requerida, la dirección de la línea y el espacio de instalación disponible.carga de diseño del proyecto, y el acuerdo de fundación antes de la aprobación final.

Pregunta 2:¿El diámetro de la cuerda de alambre aplicable representa el SWL o el MBL de la línea de cableado?

A2: ¿Qué es esto?No. La tabla proporciona un diámetro de referencia de la cuerda y las dimensiones principales. No proporciona un producto verificado SWL, MBL, carga de prueba o carga de ruptura.Estos valores deben establecerse a partir de la base del diseño del proyecto, el cálculo estructural, la fundación del recipiente y el requisito de aprobación.

Pregunta 3:¿Qué debe confirmarse antes de la fabricación y la certificación?

A3: ¿Qué es eso?Confirmar la norma y el tipo, el modelo, los datos de la cuerda, los materiales del marco y del rodillo, los detalles del eje y del arbusto o del rodamiento, la lubricación, el tratamiento de la superficie, el fundamento de montaje, la cantidad, el alcance del certificado,requisito de la sociedad de clases, destino y horario de entrega.
