Tipo canalizaciones universales de CB/T 3062 de los rodillos del tubo de C cinco con la nave superior del rodillo que remolca el equipo
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Zhongyuan |
| Certificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número de modelo: | Estándar y modificado para requisitos particulares |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | As per quotation |
| Detalles de empaquetado: | Plataforma o modificado para requisitos particulares |
| Tiempo de entrega: | Según oferta |
| Condiciones de pago: | TT, L/C, etc. |
| Capacidad de la fuente: | Satisfaga las necesidades de los clientes |
|
Información detallada |
|||
| Type modelo: | Tipo C | Materiales: | C-manganeso acero, acero suave, acero inoxidable |
|---|---|---|---|
| Estándar: | CB/T*3062-2011 | Rodillo no.: | 5 rodillos |
| Diámetros de acero del cable: | 14~44m m, 19.5-68mm | Diámetros de nylon de la cuerda: | 36~100m m |
| Peso: | 139~2877kg | tratamiento superficial: | chorreo de arena a S2.5 + una capa de cartilla de epoxy de la tienda, tratamiento superficial pulido |
| Certificados de clasificación: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Resaltar: | Equipo de remolque de buques,CB/T 3062 Accesorios para el transporte público,5 rodillos de tubos de acero |
||
Descripción de producto

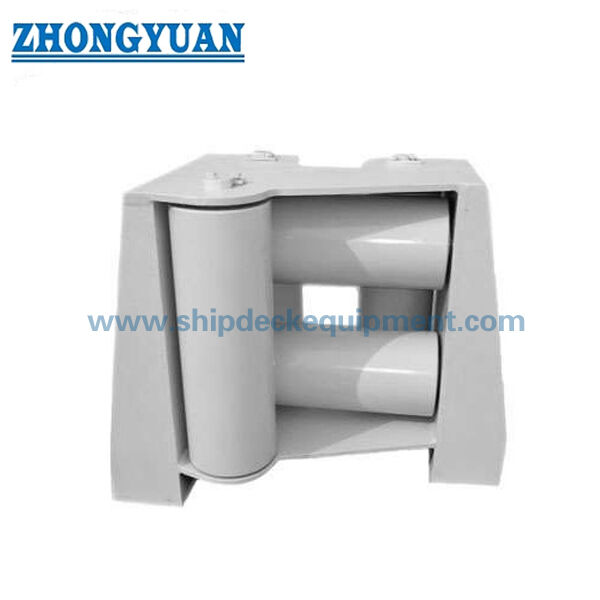

Tipo canalizaciones universales de CB/T 3062 de los rodillos del tubo de C cinco con la nave superior del rodillo que remolca el equipo
Descripción
Consiste 3 rodillos verticales y 2 horizontales, cuerdas de guía a partir de 4 direcciones. Localiza en el shipside de la cubierta de obra muerta. Reduce la abrasión de amarrar cuerdas a través de los rodillos fijados alrededor de la canalización. Es aplicable a las cuerdas de nylon y a las cuerdas de alambre de acero. Se utiliza en las naves, los barcos de la Armada y costero comerciales.
Especificaciones técnicas principales:
- Type modelo: Tipo C
- Materiales: C-manganeso acero, acero suave, acero inoxidable
- Estándar: CB/T*3062-2011
- Rodillo no: 5 rodillos
- Diámetros de acero del cable: 14~44m m, 19.5-68mm
- Diámetros de nylon de la cuerda: 36~100m m
- Peso: 139~2877kg
- Tratamiento superficial: chorreo de arena a S2.5 + una capa de cartilla de epoxy de la tienda, tratamiento superficial pulido, galvanizado, modificado para requisitos particulares disponible.
- Certificados de clasificación: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Parámetro técnico principal:
| Alambre de acero Diámetro. |
Alambre de nylon Diámetro. |
E | F | D | d | L | Ll | L2 | L3 | B | B1 | B2 | H | H1 | Peso (kilogramo) |
| 19,5 | 36 | 200 | 150 | 100 | 40-0.5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22,5 | 40 | 200 | 150 | 120 | 50-0.5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34,5 | 80 | 240 | 200 | 160 | 70-0.5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37,5 | 85 | 240 | 200 | 180 | 80-0.5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60,5 | - | 300 | 240 | 260 | 120-0.5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
Dibujo del tipo canalizaciones universales de CB/T 3062 de los rodillos del tubo de C cinco con la nave superior del rodillo que remolca el equipo
