20 ′′76mm 360° de cabeza giratoria de acero fundido giratorio para amarre y remolque de buques

Guía de cabeza giratoria de 20-76 mm | Guía giratoria de acero fundido para amarre y remolque de barcos

Descripción general del producto

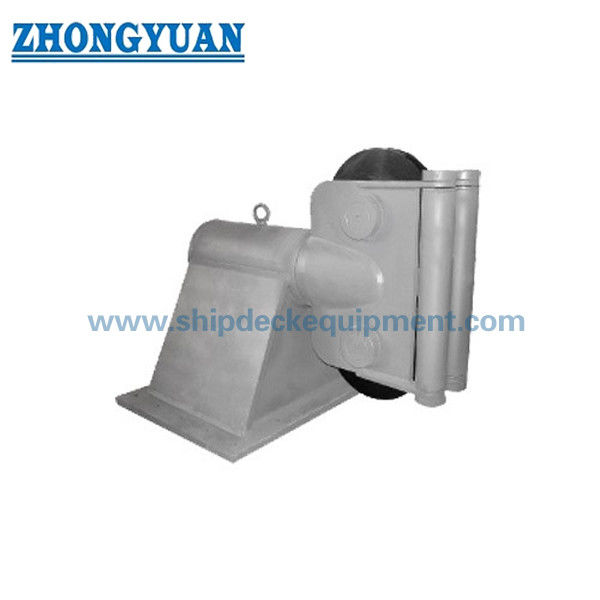

El pasacables con cabezal giratorio de 20-76 mm es un conjunto de guía de cable montado en la cubierta para amarre de barcos y dispositivos de remolque donde la dirección del cable de acero puede cambiar durante la operación. Una disposición de cabezal giratorio y polea ayuda a que la trayectoria del cable se alinee con el ángulo de avance real, lo que reduce el contacto lateral evitable en la polea y permite una redirección más suave hacia o desde el equipo de remolque y amarre.

Este producto se comercializa comúnmente como un pasacables con cabezal giratorio de 360 ​​grados. Sin embargo, los datos técnicos suministrados indican un movimiento de polea de 90 grados y un rango de cabezal giratorio de ±90 grados. Por lo tanto, la rotación continua de 360 ​​grados no se indica como se confirma en esta página y debe verificarse con el plano de disposición general aprobado. La gama dimensional cubre diámetros de cable de 20 a 76 mm; La definición de carga, los valores de resistencia a la rotura específicos del modelo, la conexión de la base, el refuerzo de la plataforma y el alcance de la inspección deben confirmarse para cada proyecto.

Especificaciones rápidas

• Diámetro de cable aplicable: 20-76 mm → nueve tamaños enumerados admiten la selección preliminar del modelo y la comparación de dibujos.
• Rango de resistencia a la rotura declarado: 32-200 MT → terminología fuente únicamente; no se presenta como SWL, MBL, carga de prueba o carga permitida sin la tabla de carga específica del modelo.
• Datos de rotación: polea 90° + cabezal giratorio ±90° → admite cambios en los ángulos de avance del cable; La rotación continua de la cabeza de 360° aún está por confirmar.
• Dimensiones principales: A, B, H y Φ → utilizadas para comprobar el espacio en cubierta y coordinar los planos GA; la definición exacta de Φ requiere el dibujo del proyecto.
• Construcción: cabezal giratorio, polea, eje/pasador, soporte y base de montaje → se deben especificar la disposición de cojinetes o casquillos y los topes de rotación.
• Opciones de materiales: acero C-Mn/acero fundido, con acero inoxidable discutido como una opción del proyecto → los grados exactos y la construcción de los componentes deben confirmarse antes de la cotización.
• Tratamiento superficial: Chorro Sa 2.5 + una capa de imprimación epoxi como sistema de referencia → el recubrimiento final sigue las especificaciones de pintura del recipiente o del proyecto.
• Enfoque de instalación: ruta de carga montada en la plataforma → conexión de base, espacio libre circundante, estructura de soporte y detalles de soldadura o pernos requieren confirmación del astillero o de la oficina de diseño.

Principales parámetros técnicos

Dimensiones de la página web principal a partir de los datos proporcionados. Las dimensiones están en mm. A, B, H y Φ se leerán junto con el plano del producto aprobado.

Guía de selección y consulta

Paso 1: Confirme el tipo de cuerda y el diámetro nominal. La tabla suministrada está identificada por el diámetro del cable; La idoneidad para cuerdas sintéticas o cadenas de ancla debe confirmarse por separado.

Paso 2: Confirme la base de carga y proporcione la carga mínima de rotura del cable, la carga operativa esperada, el factor de seguridad y el servicio de remolque o amarre. Solicite la tabla de carga específica del modelo porque el rango indicado de 32 a 200 MT no está asignado a tamaños de cable individuales.

Paso 3: Confirme el sobre del cable requerido. Indique los ángulos de avance horizontal y vertical y verifique si el proyecto necesita un movimiento del cabezal de ±90°, un movimiento de la polea de 90° o una rotación continua verdadera de 360°.

Paso 4: Confirme la interfaz de instalación: posición de la plataforma, huella de la base, disposición soldada o atornillada, refuerzo de la plataforma, espacio libre circundante y relación con el cabrestante, el gancho de remolque u otro equipo de manejo de cables.

Paso 5: Confirme el grado del material, el requisito de ranura de polea, el tipo de cojinete o buje, el sellado, los puntos de lubricación, el sistema de recubrimiento, el requisito de baja temperatura y cualquier opción de acero inoxidable o acero especial.

Paso 6: Proporcione la cantidad, el tipo de embarcación, los requisitos de la sociedad de clasificación, el alcance de la inspección y el certificado, el GA o plano de instalación, el destino y la fecha de entrega requerida.

Estructura

Cabezal giratorio | Polea ranurada | Conjunto eje/pasador | Soporte de soporte | Disposición de rodamientos o bujes por confirmar | Base de montaje en cubierta | La parada de rotación y la disposición de bloqueo están por confirmar.

Ventajas de rotación, guía de cuerdas e instalación

• El cabezal giratorio puede seguir los cambios en la dirección del cable, lo que ayuda a reducir la carga lateral causada al forzar el cable a través de una alineación de polea fija.
• Una ranura de polea correctamente adaptada y una superficie de contacto suave con la cuerda pueden reducir el roce local y el contacto desigual; El perfil de la ranura debe confirmarse para la construcción y el diámetro del cable especificados.
• Los movimientos de giro y polea deben permanecer libres a lo largo del ámbito operativo aprobado. Los topes de rotación, la estructura adyacente y el espacio libre para los cables deben verificarse en el plano de disposición de la embarcación.
• El eje de la polea, el cojinete o casquillo, los sellos y los puntos de lubricación son componentes críticos para el mantenimiento. Su diseño exacto y sus intervalos de servicio deben confirmarse a partir del plano y manual del proveedor aprobado.
• Las cargas del pasacables se transfieren a través de la base de montaje a la estructura de la plataforma de soporte. El refuerzo de la cubierta y los detalles de soldaduras o pernos deben ser verificados por el astillero o la oficina de diseño del buque.
• La trazabilidad del material, la inspección de fundición o fabricación, la inspección dimensional, los END, la verificación de carga y la presencia de testigos de clase se pueden organizar de acuerdo con el alcance del proyecto y el procedimiento de aprobación acordados.

Atributos personalizados

• Tipo de producto: Guiacabos con cabezal giratorio → guía de cuerda multidireccional para amarre y remolque de barcos.
• Rango de tamaños de cables: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → seleccione de acuerdo con la tabla de tamaños de cables suministrada y el dibujo aprobado.
• Disposición de rotación: Polea 90° + cabezal giratorio ±90° según los datos suministrados → la rotación continua de 360° está por confirmar.
• Término de carga: Resistencia a la rotura 32-200 MT tal como se suministra → se requiere definición exacta, factor de seguridad y valores tamaño por tamaño antes de la selección de ingeniería.
• Material: acero C-Mn / acero fundido → el grado exacto, el alcance de la fundición y cualquier componente fabricado deben confirmarse.
• Tratamiento de superficie: Chorreado Sa 2.5 + imprimación de taller epoxi como referencia → el recubrimiento final, el DFT, el color y el sistema de retoque siguen las especificaciones del proyecto.
• Instalación: Montado en cubierta → la conexión de la base y la estructura de soporte deben coincidir con la disposición del recipiente y la ruta de carga aprobada.
• Requisito de certificado: disponible según el alcance del pedido → el certificado del fabricante, el certificado de material, el certificado de clase, el informe de END y la inspección testigo deben acordarse antes de la cotización.

Cómo funciona

El cable metálico se acerca al pasacables → El cabezal giratorio gira hacia el cable cambiante → La polea gira a medida que el cable se mueve → La ranura guía el cable mientras limita el contacto lateral → Las cargas de reacción pasan a través del eje, el soporte y la base de montaje hacia la estructura de plataforma reforzada

Aplicaciones

Remolcadores | Barcos de trabajo | Buques de ingeniería | Estaciones de remolque de buques | Estaciones de amarre con ángulos de avance de cable cambiantes | Proyectos de nueva construcción y reemplazo.

Certificaciones y ventajas

Los certificados se pueden organizar según los requisitos del proyecto, el alcance de la inspección, la trazabilidad del material y el procedimiento de aprobación de la sociedad de clasificación.

Certificación: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de prueba de fabricantes.

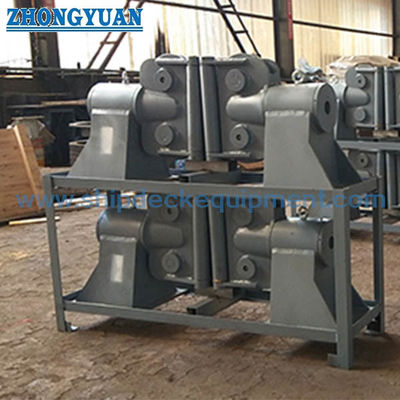

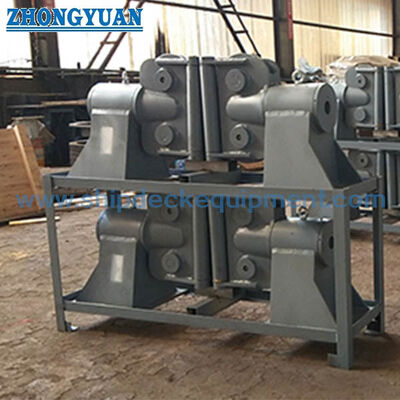

Dibujo y fotos

Preguntas frecuentes

P1: ¿Este pasacables proporciona una rotación giratoria continua de 360 ​​grados?

A1: No confirmado a partir de los datos suministrados. El producto se comercializa como un pasacables con cabezal giratorio de 360 ​​grados, mientras que el movimiento indicado es de polea de 90° y cabezal giratorio de ±90°. La rotación continua real, las paradas y el ámbito operativo deben confirmarse en el plano GA aprobado.

P2: ¿Se puede utilizar el rango de resistencia a la rotura de 32-200 MT como SWL del pasacables?

R2: No. El término proporcionado es resistencia a la rotura y no se proporciona ningún mapeo tamaño por tamaño ni factor de seguridad. No debe convertirse en SWL, MBL de cuerda, carga de prueba o carga permisible sin el cálculo del fabricante, la tabla de carga y la base de aprobación del proyecto.

P3: ¿Qué información de mantenimiento se necesita para una guía de cabeza giratoria?

R3: Confirme la condición de la ranura de la polea, la rotación libre, el desgaste del eje y el pasador, el tipo de cojinete o buje, la condición del sello, los puntos de lubricación, las especificaciones de la grasa, los topes de rotación, las soldaduras o pernos de la base y los intervalos de inspección. Estos detalles deben incluirse en el manual aprobado o en la hoja de datos del proyecto.

Realizar pedidos

Cantidad mínima de pedido: 1 unidad | Entrega: 30–60 días | Personalización disponible

Preguntas frecuentes

P1: ¿Por qué utilizar guíacabos giratorios?
R: Para adaptarse al cambio de dirección de la cuerda y reducir la carga lateral.

P2: ¿Cómo seleccionar el tamaño?
R: Basado en el diámetro de la cuerda y la resistencia a la rotura.

P3: ¿Puede girar completamente?
R: El cabezal giratorio permite una rotación de ±90° según el diseño.
